AW86008QNR

高分辨率光学防抖 (OIS) 控制器

Datasheet :

Product details

Parameters

Actuator Type	SOC-OIS
Output I(mA)	±160mA
VDD (Max) (V)	3.6
VDD (Min) (V)	2.6
I2C (Hz)	100K 400K 1M
I2C Addr	Configurable
IQ (mA)	5
ISD (μA)	15
Temperature	-40℃~85℃
Control Mode	/
ADC (bit)	16
Package (mm)	QFN 6X6-48L

Package | Pins | Size

QFN 6X6-48L

Features

4 通道闭环控制 32bit-RISC MCU，带 FPU 和 DSP，频率高达 96MHz 128KB Flash，SRAM：64KB 用于程序存储，16KB 用于数据存储，8KB ROM 模拟电源：VAVDD = 2.6V 至 3.6V，驱动电源：VVM = 1.8V 至 3.6V， I/O 电源：VIOVDD = 1.1V 至 3.6V 电流型线性驱动器（4 通道，12 位），默认最大电流 Imax = ±160mA，最大电流 Imax 可支持±215mA 可编程增益放大器PGA（8 通道），支持 4 通道差分信号输入或 8 通道单端信号输入每个 PGA 偏移量（8 通道，10 位 DAC）可独立调节 PWM 驱动器，支持 4 通道电流调制输出或 4 对电压调制输出 Sigma-delta ADC（13 通道），可配置 12/14/16 位分辨率。 DAC（4 通道，8 位），霍尔偏置电流：0 至 4mA， DAC（4 通道，8 位），TMR 偏置电压：1.2V 至 2.5V SPI（2 通道），可配置为主机/从机/监控模式，可配置 3/4 线总线 I2C（2 通道），可配置为主机/从机模式支持 I3C 从机和 UART 支持硬件 Cordic 算法和数字滤波器

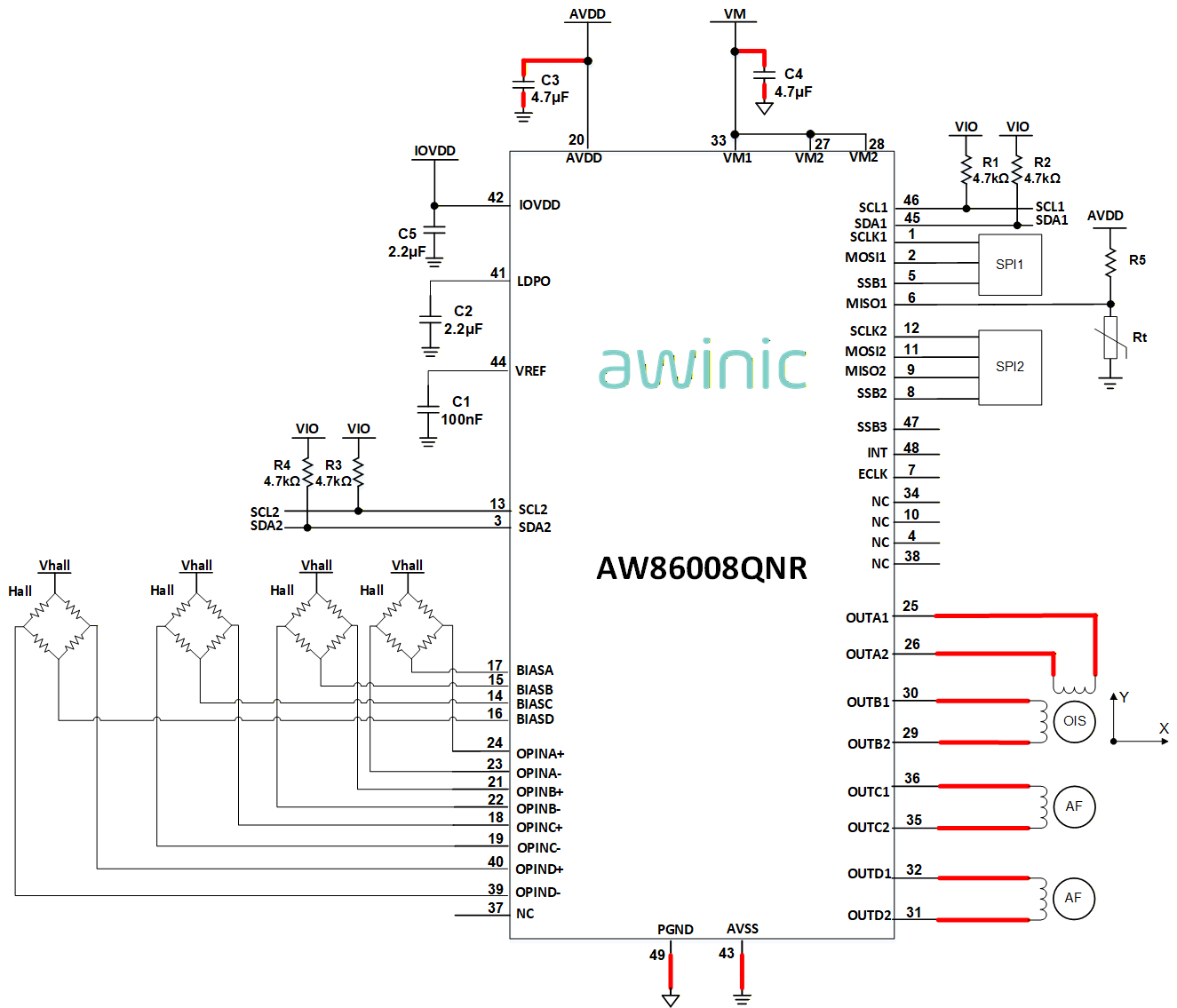

Description

AW86008QNR is an Optical Image Stabilization (OIS) controller. AW86008QNR integrates an on-chip 32-bit CPU as controller. 128KB flash and 64+16KB SRAM is provided for program and data storage. The driver in AW86008QNR support linear current out. 4-ch HALL bias DAC, which can be configured to current output, provide power supply for HALL sensor. 4-ch TMR bias DAC, which can be configured to voltage output, provide power supply for TMR sensor. 8-ch PGA, which support 8-ch single-ended signal input or 4-ch differential signal input. There are two SPI modules in AW86008QNR, which support master / slave / monitor mode. Two I2C modules is available, which support master and slave.

Technical documentation

Type	Title	Language	Date
Product User Guide	AW86008QNR_EVB_User's_Guide	英文	2025-09-30
Product Design Guide	AW86008QNR Software Design Guide	英文	2026-06-25
Product Application Note	AN_AW86008QNR_Application_Note	英文	2026-07-10
Product Design Guide	DG_AW86008QNR_Hardware_Design_Guide_EN_V1.3	英文	2026-10-15
Datasheet	DS_AW86008QNR_EN_V1.2	英文	2026-10-16
Reliability Report	Reliability Qualification Report For AW86008QNR	英文	2026-05-19
Technical articles	【Technical Post】Image Stabilization ≠ Vibration Resistance: How Does Flagship Image Stabilization Handle Motorcycle Vibrations?	英文	2026-09-15
