[FAQ0601093]多路数呼吸灯AW20144S,AW20198S,AW20216S如何利用GUI读写寄存器？

通用 2025-08-06 Views: 0 Likes: 0

A：UI上的Global选项里右边有个Register的部分，是可以针对寄存器Page 0内的所有寄存器做读取。

将欲写入的《地址︰值》写在上半部，并按下Write即可将值写入。

将欲读出的《地址》写在下半部，并按下Read即可将对应的地址的值读出来

呼吸灯芯片的基本控制都在Page 0, 对Page 0的读写是足够的。

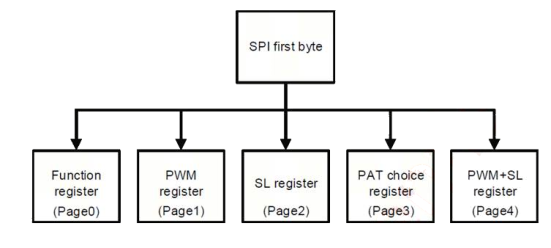

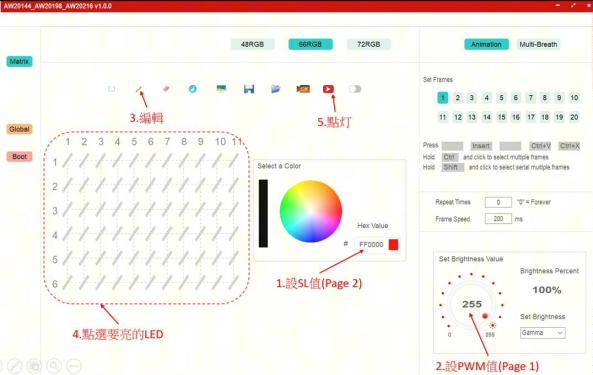

灯效部分的控制在page1, 2, 3, 4, 虽然无法用上面的模块去控制，但你可以利用UI的主页去控制欲点亮的

灯组、亮度、颜色。顺序请参考如下。

注︰以上需搭配艾为多路数呼吸灯EVB操作，如有需求，请洽销售经理。
