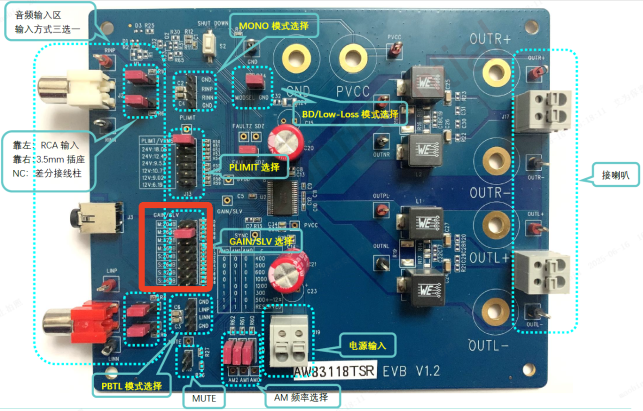

A：AW83611 DEMO板演示负载诊断功能，需要按如下操作：

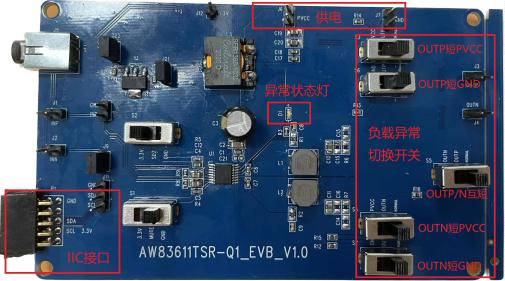

1、按照下图完成连接，IIC接通讯小板和PC连接，电源正常供电；
连接正常后上电，UI左下角两个绿灯亮起表示通信正常。
2、上图右侧红色区域为用于演示负载诊断功能的切换开关，不同开关功能如图。
（1）OUTP/OUTN互短，将对应开关拨到左侧（OUTN位置），此时需要INN/INP有输入信号才能触发异常，DEMO异常状态灯亮起，UI Read all Reg读取寄存器状态后，如下，OC和SL状态会亮起；解除短路后，重新读取，状态位恢复正常。
（2） OUTP/OUTN与GND短路，将对应开关拨到左侧GND位置，注意，由于DEMO板为了安全，在此开关和GND之间串有100ohm电阻，拨动开关后，OUTP/N对GND非完全短路，此时无法触发芯片OC，故无法触发负载异常诊断流程，需要重新下电后上电，此时才会诊断短异常。用户实际场景正常对GND短路会立即触发OC，然后进行负载诊断，上报异常。触发后UI状态如下，红框处S2G标志会亮起
（3） OUTP/OUTN与PVCC短路和短GND类似，开关和PVCC之间仍然串有100ohm电阻，拨动对应开关到PVCC后，OUTP/N对PVCC非完全短路，无法触发OC，需要重新上电走一遍负载诊断，才能上报异常。用户实际场景正常对PVCC短路会立即触发OC，然后进行负载诊断，上报异常。触发后UI状态如下，红框处S2P状态会亮起。

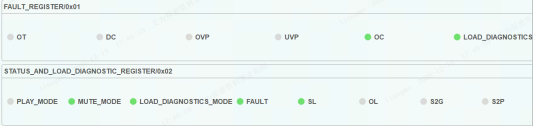

（4）负载开路，负载开路不会影响芯片状态和输出PWM信号，此时必须下次上电启动负载诊断才会上报异常。负载开路UI状态如下，红框处OL状态会亮起。

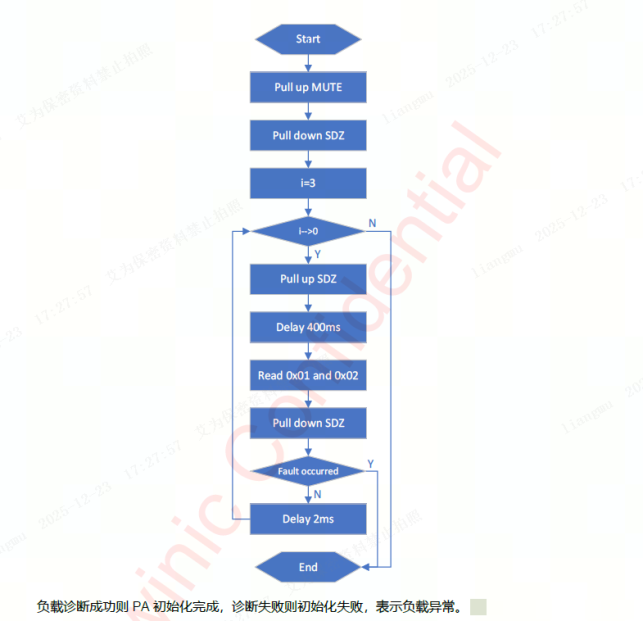

附：如下是AW83611芯片负载诊断流程，只有在上电和触发OC两种状态才会进行负载诊断。
A：

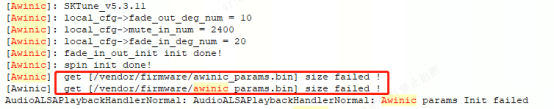

算法报错出现报错log，如下图所示：
[Awinic]: get [/vendor/firmware/awinic_params.bin] size failed !
排查思路：
1、确认/vendor/firmware/awinic_params.bin是否存在
adb shell ls -l /vendor/firmware/awinic_params.bin
2、若文件存在检查是否有权限问题
adb shell chmod 777 /vendor/firmware/awinic_params.bin
3、使用adb将算法包中提供的算法参数push到机器中重新验证
A：AW21024X_AW21036X的open或short检测，需在灯常亮状态下执行。核心操作逻辑是先点亮所有LED灯，再通过寄存器配置启动检测并读取结果，具体操作流程及参数配置如下：
1、 点亮所有LED，完成以下寄存器配置步骤：
1） 使能芯片：0x00寄存器的CHIPEN位设置为1；
2） 将所有LED灯的亮度BRx和颜色COLx都设置为0xff
3） 通过给0x49寄存器写0x00让亮度BRx寄存器的值生效
4） 将0x78寄存器的bit7:bit5设置为b111，即PWM占空比设置成100%
5） 根据当前项目使用的LED参数和硬件电阻大小，设置全局电流（0x6E寄存器）；推荐设置为0x0f
注意：
（K=200, VREXT = 0.4V, n=1, 2, 3, …, 36）
2、 打开open或short检测，同步设置open和short阈值（0x71寄存器）；
3、 延时50ms；
4、 读0x72~0x76寄存器查看检测结果，其对应的位置如下：
6、 用AW21036QNR举例如下：
1. //1.点亮所有灯
2. // Chip enable
3. aw_i2c_writebyte(I2C_ADDR, 0x00, 0x01);
4. // Set BRx
5. for(int i = 0;i < NUMS; i++){ //NUMS是LED的个数
6. aw_i2c_writebyte(I2C_ADDR, 0x01 + i, 0xFF);
7. }
8. // Set SLx
9. for(int i = 0;i < NUMS; i++){ //NUMS是LED的个数
10. aw_i2c_writebyte(I2C_ADDR, 0x4A + i, 0xFF);
11. }
12. // update BRx
13. aw_i2c_writebyte(I2C_ADDR, 0x49, 0x00);
14. // Set pwm duty
15. aw_i2c_writebyte(I2C_ADDR, 0x78, 0xE0);
16. // Set global current
17. aw_i2c_writebyte(I2C_ADDR, 0x6E, 0x0f); //需要根据项目进行计算设置
18.
19. //2.开始short检测
20. aw_i2c_writebyte(I2C_ADDR, 0x71, AW210XX_STH << 2 | AW210XX_BIT_SHORT_EN); // AW210XX_STH是短路的阈值,0=VDD-1V,1=VDD-0.5V;AW210XX_BIT_SHORT_EN = 0x02是short检测
21. soft_delay(50); //延时50ms
22. for(int i = 0x72;i < 0x76; i++){
23. aw_i2c_readbyte(I2C_ADDR, i, short_result); //short_result值就是咱们short检测结果，按照手册描述查找对应位置
24. }
25. //3.开始open检测
26. aw_i2c_writebyte(I2C_ADDR, 0x71, AW210XX_OTH << 3 | AW210XX_BIT_OPEN_EN); // AW210XX_OTH是open的阈值,0=0.1V,1=0.2V; AW210XX_BIT_SHORT_EN = 0x03是short检测
27. soft_delay(50); //延时50ms
28. for(int i = 0x72;i < 0x76; i++){
29. aw_i2c_readbyte(I2C_ADDR, i, open_result); //open_result值就是咱们open检测结果，按照手册描述查找对应位置
30. }
31. //4.软件复位并按照项目需求进行初始化
A：在芯片正常的情况，可以按照如下步骤进行排查
步骤一、按键失效时需先确认I2C通信：
（1） VCC供电是否在2.5V~5.5V之内；
（2） RSTN或SHDN使能引脚是否拉高；
（3） I2C地址有AD0和AD1的链接方式决定，通信过程中是否正确；
（4） 通过读0x10寄存器的CHIPID 0x23来判断I2C通信是否成功。
步骤二、确认硬件设计：端口做gpio input时，PX_X或OUTx端口和INTN都必须要有kΩ级别的外部上拉
步骤三、接着确认寄存器配置
（1） 端口的模式配置：
AW9523B和AW9527的0x12和0x13寄存器如下：
Table 1. LED mode switch register（12H）
Table 2. LED mode switch register（13H）
AW9110C和AW9106C的0x12和0x13寄存器如下：
Table 3. P0WKMD(12H), GPIO control switch to LED driver register
Table 4. P1WKMD(13H), GPIO control switch to LED driver register
（2） 方向配置是否正确：
AW9523B和AW9527的0x04和0x05寄存器如下：
Table 5. Configuration register（04H，05H）
AW9110C和AW9106C的0x04和0x05寄存器如下：
Table 6. P0DIR(04H),GPIO input or output select register or as BLINK,SMART-FADE Mode select
Table 7. P1DIR(05H),GPIO input or output selection register, or used for BLINK,SMART-FADE mode choice
（3） 中断是否使能：
AW9523B和AW9527的0x06和0x07寄存器如下：
Table 8. Interrupt enable register（06H，07H）
AW9110C和AW9106C的0x06和0x07寄存器如下：
Table 9. P0MSK(06H),GPIO Mask Interrupt Register
Table 10. P1MSK (07H),GPIO Mask Interrupt Register
步骤四、PX_X或OUTx端口配置成gpio input时，由于外部有上拉电阻，所以默认为高电平；按下按键后变为低电平，其低电平保持超过8us时，INTN会被拉低；
平台连接INTN引脚的GPIO需配置成下降沿触发；那INTN从高电平变为低电平会触发中断并执行中断函数，在中断函数中读0x00和0x01寄存器确认是哪个引脚被按下
AW9523B和AW9527的0x00和0x01寄存器如下：
Table 11. Input state register（00H，01H）
AW9110C和AW9106C的0x00和0x01寄存器如下：
Table 12. P0DI(00H),GPIO input state register
Table 13. P1DI(01H),GPIO input state register
步骤五、用示波器测试PX_X或OUTx端口和INTN的信号，看其电平变化是否符合第四步描述
A：在芯片正常的情况，可以按照如下步骤进行排查
步骤一、按键失效时需先确认I2C通信：
（1） VCC供电是否在2.5V~5.5V之内；
（2） RSTN或SHDN使能引脚是否拉高；
（3） I2C地址有AD0和AD1的链接方式决定，通信过程中是否正确；
（4） 通过读0x10寄存器的CHIPID 0x23来判断I2C通信是否成功。
步骤二、确认硬件设计：端口做gpio output时，
（1） PX_X或OUTx端口尽量不要有下拉电阻，防止下拉能力过强导致端口输出高也无法拉高；
（2） AW9523B和AW9527的P1_X端口为Push-Pull输出；P0_X端口默认为Open-Drain输出，也可以通过0x04寄存器的bit4设置为Push-Pull；P0_X作Open-Drain输出时，外部需准备上拉电阻。
步骤三、接着确认寄存器配置
（1） 端口的模式配置：
AW9523B和AW9527的0x12和0x13寄存器如下：
Table 1. LED mode switch register（12H）
Table 2. LED mode switch register（13H）
AW9110C和AW9106C的0x12和0x13寄存器如下：
Table 3. P0WKMD(12H), GPIO control switch to LED driver register
Table 4. P1WKMD(13H), GPIO control switch to LED driver register
（2） 方向配置是否正确：
AW9523B和AW9527的0x04和0x05寄存器如下：
Table 5. Configuration register（04H，05H）
AW9110C和AW9106C的0x04和0x05寄存器如下：
Table 6. P0DIR(04H),GPIO input or output select register or as BLINK,SMART-FADE Mode select
Table 7. P1DIR(05H),GPIO input or output selection register, or used for BLINK,SMART-FADE mode choice
（3） 输出电平：
AW9523B和AW9527的0x02和0x03寄存器如下
Table 8. Output state register（02H，03H）
AW9110C和AW9106C的0x02和0x03寄存器如下：
Table 9. P0DO(02H),GPIO output state register or as driver control in SMART-FADE mode
Table 10. P1DO(03H),GPIO output state register or as driver control in SMART-FADE mode
步骤四、用示波器测试PX_X或OUTx端口信号，看是否上述第三步设置
注意：
当VCC上电且RSTN或SHDN拉高后，PX_X或OUTx端口的电平默认状态和AD1、AD0的关系如下：
AW9523B和AW9527默认输出电平：
AW9110C和AW9106C默认输出电平：
A：1、 AW20144X_20198X_20216X的open或short检测需要在灯常亮是进行；所以需要点亮所有灯，其流程如下：
1） 使能芯片和当前项目使用的SW通道：
l PAGE0页的0x00寄存器的CHIPEN位设置为1；
l PAGE0页的0x00寄存器的SWSEL根据项目使用的SW设置。
GCR: Global Control Register (Page 0: Address 0x00)
2） 将PAGE1页所有灯珠的PWMx和PAGE2页所有灯珠的SLx都设置为0xff
PWMx (x=0~215): PWM Configure Register (Page 1: Address 0x00~0xD7)
SLx (x=0~215): SL Configure Register (Page 2: Address 0x00~0xD7)
3） 根据项目在PAGE0页的0x01寄存器设置全局电流；推荐设置为0x0f
GCCR: Global Current Control Register (Page 0: Address 0x01)
注意：
Open判断的条件是：CSx引脚上的电压小于VTHopen（PAGE0页0x2B寄存器OTH bit，0为0.1V、1为0.2V）；
Short判断的条件是：CSx引脚上的电压大于PVCC-VTHshort（手册的开短路描述VTHshort大小，例如AW20216QNR的VTHshort =0.8V）
SRCR: Open/Short Control Register (Page 0: Address 0x2B)
2、 在PAGE0页的0x00寄存器的OSDE打开open或short检测；
GCR: Global Control Register (Page 0: Address 0x00)
3、 延时100ms；
4、 读PAGE0页的0x03~0x26寄存器查看检测结果，其对应的位置如下：
OSR0~OSR35: Open/Short Status Register (Page 0: Address 0x03~0x26)
5、 注意：需要先检测short，将其对应灯珠修改后再进行open检测
6、 用AW20216QNR举例如下：
1、 //1.点亮所有灯
2、 // Chip enable and open SW1-SW11
3、 aw_i2c_writebyte(I2C_ADDR, 0xf0, 0xc0);
4、 aw_i2c_writebyte(I2C_ADDR, 0x00, 0xb1);
5、 // Set PWMx
6、 aw_i2c_writebyte(I2C_ADDR, 0xf0, 0xc1);
7、 for(int i = 0;i < NUMS; i++){ //NUMS is the number of LEDs
8、 aw_i2c_writebyte(I2C_ADDR, i,0xff);
9、 }
10、 // Set SLx
11、 aw_i2c_writebyte(I2C_ADDR, 0xf0, 0xc2);
12、 for(int i = 0;i < NUMS; i++){ //NUMS is the number of LEDs
13、 aw_i2c_writebyte(I2C_ADDR, i,0xff);
14、 }
15、 // Set global current
16、 aw_i2c_writebyte(I2C_ADDR, 0xf0, 0xc0);
17、 aw_i2c_writebyte(I2C_ADDR, 0x01, 0x0f); //Need to calculate based on the project
18、
19、 //2.开始short检测
20、 // Set short detection
21、 aw_i2c_readbyte(I2C_ADDR, 0x00, ®_value);
22、 reg_value &= AW20144_BIT_CHIPEN_DIS; //AW20144_BIT_CHIPEN_DIS = (~(1<<0))
23、 reg_value |= AW20144_BIT_SHORT_EN; //AW20144_BIT_SHORT_EN (0x5)
24、 aw_i2c_writebyte(I2C_ADDR, 0x00, reg_value);
25、 soft_delay(100); //100ms
26、 for(int i = 0x03;i < 0x26; i++){
27、 aw_i2c_readbyte(I2C_ADDR, i, short_result); //short_result值就是咱们short检测结果，按照手册描述查找对应位置
28、 }
29、 //3.修好short位置
30、 //4.开始open检测
31、 // Set VTHopen
32、 aw_i2c_writebyte(I2C_ADDR, 0x29, 0x20);
33、 aw_i2c_writebyte(I2C_ADDR, 0x2B, 0x22); //0x02 OTH=0 VTHopen=0.1V,0x22 OTH=1 VTHopen=0.2V,
34、 // Set open detection
35、 aw_i2c_readbyte(I2C_ADDR, 0x00, ®_value);
36、 reg_value &= AW20144_BIT_CHIPEN_DIS; //AW20144_BIT_CHIPEN_DIS = (~(1<<0))
37、 reg_value |= AW20144_BIT_OPEN_EN; //AW20144_BIT_OPEN_EN (0x7)
38、 aw_i2c_writebyte(I2C_ADDR, 0x00, reg_value);
39、 soft_delay(100); //100ms
40、 for(int i = 0x03;i < 0x26; i++){
41、 aw_i2c_readbyte(I2C_ADDR, i, open_result); //open_result值就是咱们open检测结果，按照手册描述查找对应位置
42、 }
43、 aw_i2c_writebyte(I2C_ADDR, 0x29, 0x00);
44、 //5.软件复位并按照项目需求进行初始化
7、 用AW20216SQNR举例如下：
1、 //1.点亮所有灯
2、 // Chip enable and open SW1-SW11
3、 aw_spi_writebyte(CMD_PAGE0, 0x00, 0xb1);
4、 // Set PWMx
5、 for(int i = 0;i < NUMS; i++){ //NUMS is the number of LEDs
6、 aw_spi_writebyte(CMD_PAGE1, i,0xff);
7、 }
8、 // Set SLx
9、 for(int i = 0;i < NUMS; i++){ //NUMS is the number of LEDs
10、 aw_spi_writebyte(CMD_PAGE2, i,0xff);
11、 }
12、 // Set global current
13、 aw_spi_writebyte(CMD_PAGE0, 0x01, 0x0f); //Need to calculate based on the project
14、
15、 //2.开始short检测
16、 // Set short detection
17、 aw_spi_readbyte(CMD_PAGE0, 0x00, ®_value);
18、 reg_value &= AW20144_BIT_CHIPEN_DIS; //AW20144_BIT_CHIPEN_DIS = (~(1<<0))
19、 reg_value |= AW20144_BIT_SHORT_EN; //AW20144_BIT_SHORT_EN (0x5)
20、 aw_spi_writebyte(CMD_PAGE0, 0x00, reg_value);
21、 soft_delay(100); //100ms
22、 for(int i = 0x03;i < 0x26; i++){
23、 aw_spi_writebyte(CMD_PAGE0, i, short_result); //short_result值就是咱们short检测结果，按照手册描述查找对应位置
24、 }
25、 //3.修好short位置
26、 //4.开始open检测
27、 // Set VTHopen
28、 aw_spi_writebyte(CMD_PAGE0, 0x29, 0x20);
29、 aw_spi_writebyte(CMD_PAGE0, 0x2B, 0x22); //0x02 OTH=0 VTHopen=0.1V,0x22 OTH=1 VTHopen=0.2V,
30、 // Set open detection
31、 aw_spi_readbyte(CMD_PAGE0, 0x00, ®_value);
32、 reg_value &= AW20144_BIT_CHIPEN_DIS; //AW20144_BIT_CHIPEN_DIS = (~(1<<0))
33、 reg_value |= AW20144_BIT_OPEN_EN; //AW20144_BIT_OPEN_EN (0x7)
34、 aw_spi_writebyte(CMD_PAGE0, 0x00, reg_value);
35、 soft_delay(100); //100ms
36、 for(int i = 0x03;i < 0x26; i++){
37、 aw_spi_writebyte(CMD_PAGE0, i, open_result); //open_result值就是咱们open检测结果，按照手册描述查找对应位置
38、 }
39、 aw_spi_writebyte(CMD_PAGE0, 0x29, 0x20);
40、 //5.软件复位并按照项目需求进行初始化
A：D类或者K类音频功放输出为方波PWM载波形式，因此测量功率（电压）时，需要在两个输出各接一个低通滤波器将其开关调制频率滤除，然后测量滤波器的差分输出即可得到模拟输出信号。
图1 RC低通滤波器的电路
图2 搭建的RC低通滤波器实物图
低通滤波器推荐如下表中的电阻、电容值：

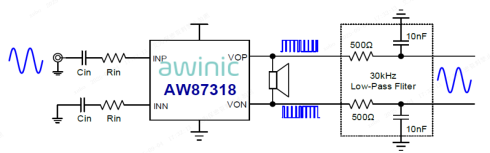

例如下图3测量AW87318输出端信号时，在两个输出各接一个低通滤波器将开关调制频率滤除，然后测量滤波器的差分输出即可得到模拟输出信号。
图3 AW87318输出测试
测试步骤：

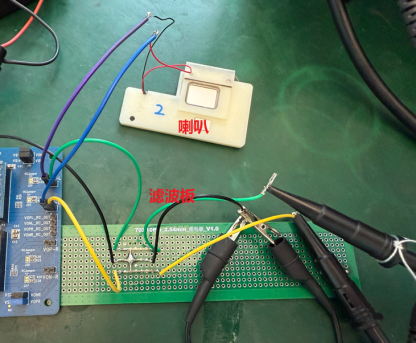

1、滤波板与PA输出和示波器接线如下图4，滤波板输入与喇叭并联接到功放VON、VOP输出，滤波板输出接到示波器两个通道。
图4 滤波板与PA输出和示波器接线示例
2、示波器2个通道分别采集VON、VOP滤波后的波形，再做差得到最终的PA输出电压波形结果。

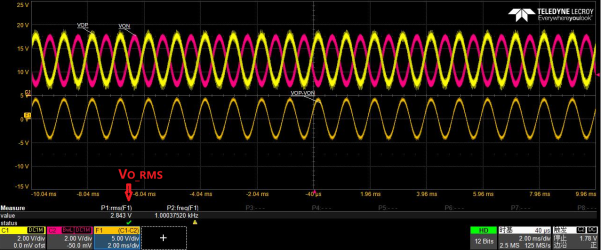

图五 示波器测试界面示例
PA输出功率计算：
(
：喇叭的负载阻抗)

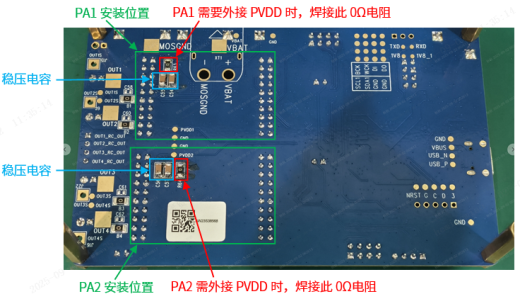

A：1．音频数字芯片搭配3.1版本数字底板使用时，在EVB板安装位置的背面，焊接0Ω电阻以连接外部PVDD电压，在数字底板的PVDD接口处连接正确的PVDD电压，即可实现芯片外供PVDD。
注意：
1. 配套的稳压电容的耐压值需大于35V；
2. 芯片是否支持PVDD外供，以及外供PVDD时的上电顺序，请参考具体的芯片手册。

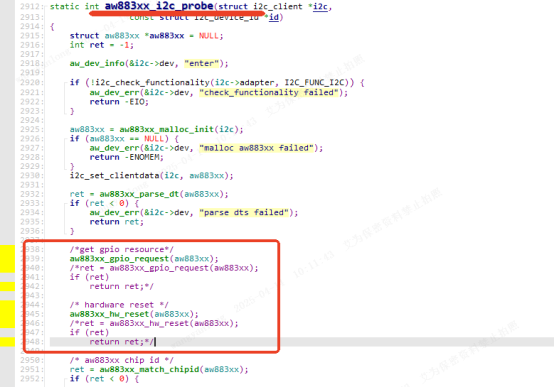

A：MCU平台数字PA驱动不能直接使用acf bin文件，需要将acf bin转化为aw_params.h，步骤如下：

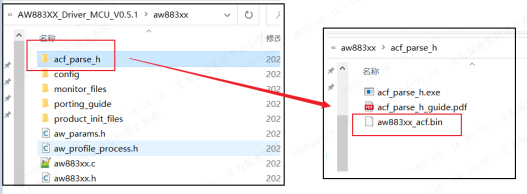

1、将acf bin文件比如aw883xx_acf.bin文件拷贝到PA驱动目录的acf_parse_h文件夹下：
2、在acf_parse_h目录下按shift+右键—>在此处打开PowerShell窗口：

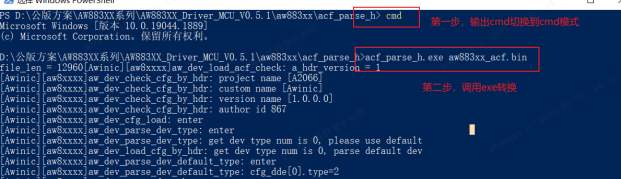

3、调用acf_parse_h.exe工具将bin文件转化为aw_params.h
输入参数：acf_parse_h.exe aw883xx_acf.bin

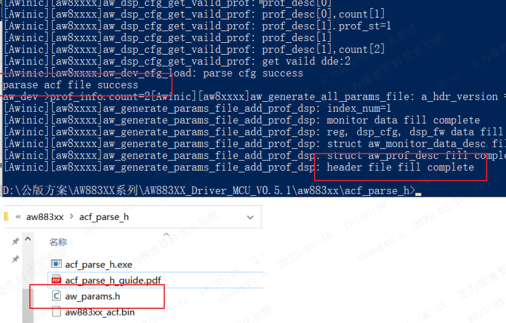

转换成功会有”header file fill complete”信息提示，同时当前目录下会有aw_params.h文件生成：

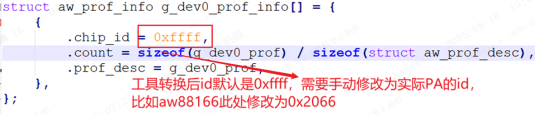

4、将aw_params.h中的chip id修改成实际PA型号的ID：
5、使用修改后的h文件替换驱动中的原始文件即可。
备注：该方法适用于数字PA AW88166，AW88394，AW88399使用。
A：在常温误触测试过程中，将机器对空放置，用手触摸上天线，下天线diff值发生耦合上升。
可通过增加一个时隙，将上天线对应的CS作为下天线的参考通道。

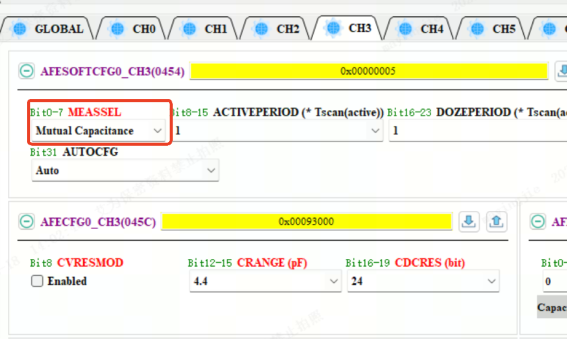

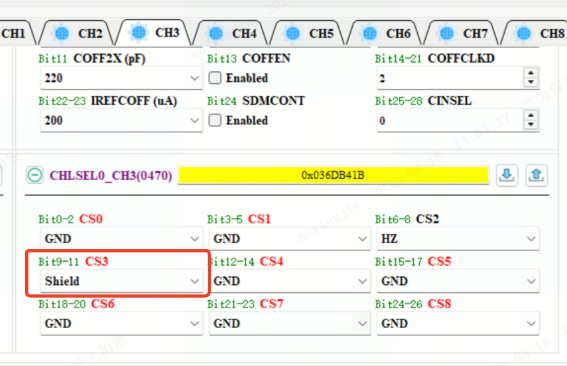

以本测试为例，上天线对应CS3，将CS3映射为CH3，选择将CH3作为CH0的参考通道，将REFADOWNCOEF和REFAUPCOEF配置为1，以此抵消耦合上升量。
A:本文介绍如何使用scpV4打开已有（艾为提供）的acf.bin文件（适用于AW87565/AW87394/AW87391new/AW88271等功放参数），修改增益、功率等，然后重新输出生成acf.bin文件。具体操作如下：
1.打开页面选择open project file（bin）;
2.选择打开对应AW87565的acf.bin（初版由艾为提供）；
3.点击对应右侧场景（如music），按需求修改对应参数；
4.修改参数后，右击project，然后选择生成acf.bin，保存成修改后的文件名即可。

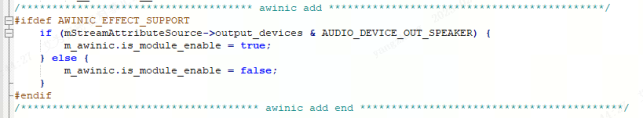

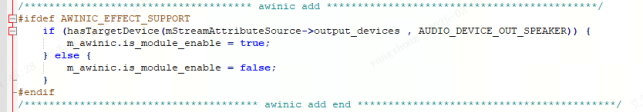

A：MTK HAL AURISYS场景切换支持两种方案实现：
1、 通过arsi_set_addr_value接口实现动态切换参数，可通过以下两种方式实现
（1）adb指令
adb shell "AudioSetParam AURISYS_SET_PARAM,HAL,ALL,AWINIC,ADDR_VALUE,0x10013d30, scene_id=SET"
（2）HAL 层调用 aurisys_set_parameter(const char *key_value_pair)接口：aurisys_set_parameter("AURISYS_SET_PARAM,HAL,ALL,AWINIC,ADDR_VALUE,0x10013d30,scene_id=SET");
2、通过audio_mode/reserve2参数进行切换

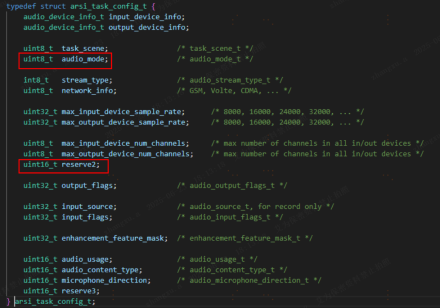

平台调用arsi_query_param_buf_by_custom_info/arsi_parsing_param_file_by_custom_info接口进行参数获取时，艾为通过接口中arsi_task_config_t结构体内audio_mode和reserve2两个参数进行场景参数的输出：
当reserve2等于0时，获取的场景ID等于audio_mode，如果reserve2不等于0，获取的场景ID等于reserve2+20。
A：AW9110C&AW9106C配置IIC到GPIO生效的时间间隔在100ns以内

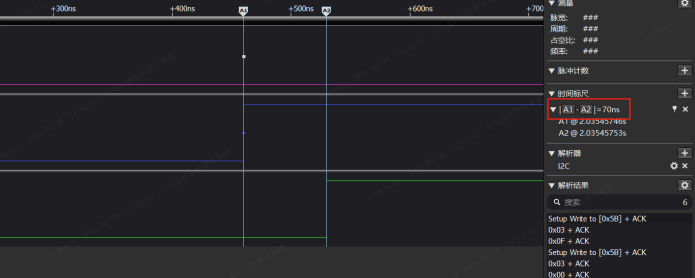

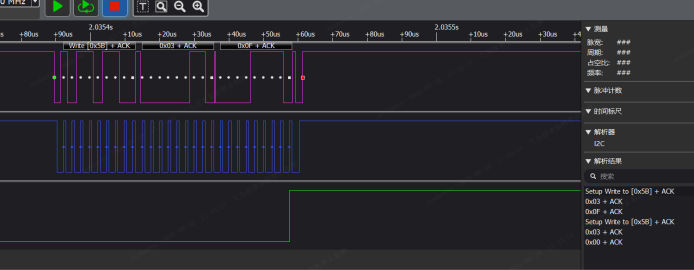

测试速率：400k， 测量时间点：写output寄存器值后，芯片应答位到gpio生效的时间间隔
A：AW提供MCU代码中有该功能，打开步骤如下：

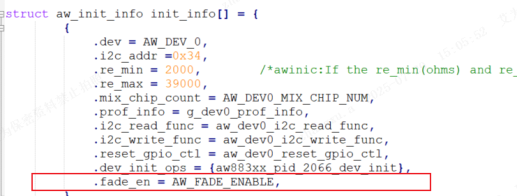

1、PA初始化信息中添加渐入渐出功能使能开关：
2、设置淡入淡出时间（设置参考值2-5ms）：
3、设置淡入淡出步长（一般保持默认值即可）
渐入、渐出功能作用时间 = 目标音量/步长 * 淡入淡出时间
A：

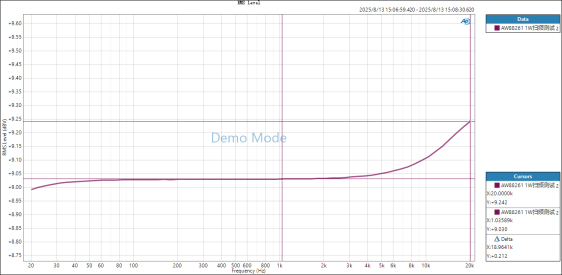

图1-AW88261FCR 1W扫频曲线
图1为AW88261FCR 20hz-20khz 1W输出功率时的扫频曲线，20Khz电压幅值比1Khz高0.21dB。
不同频点的输入信号幅值相同，输出电压幅值不同的原因是：在不同频点时PA的增益有差异，高频部分增益更大，所以扫频曲线高频部分电压更高。
图2 AW88261FCR不同频率的增益曲线
图2 是AW88261FCR规格书上不同频率的增益曲线，20Khz电压幅值比1Khz高约0.2dB。

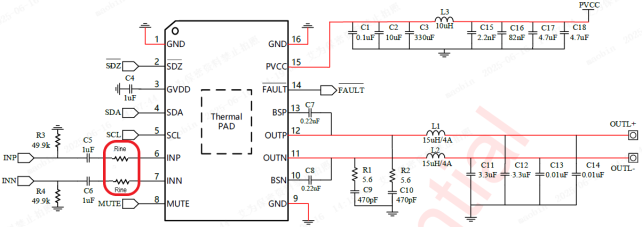

（不同频率的增益不同，是CLASSD环路特性导致的，因为CLASSD环路存在极点，为了补偿环路稳定性，在环路带宽内会补偿零点，零点会导致高频增益出现上翘。）

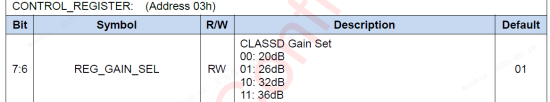

一般PA 20-20khz增益差值在±0.5dB以内，一定范围内增益的偏差不会对用户使用产生影响。不同PA的增益曲线参考芯片规格书。
沪ICP备10011954号 |
沪公网安备 31011202011955号
中文
