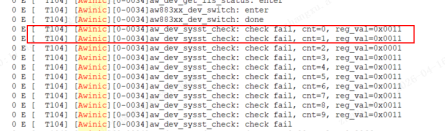

A：AW883xx系列PA在start过程中出现aw_dev_sysst_check: check fail错误log，如下图所示：
排查思路如下：
aw_dev_sysst_check这个接口核心作用是校验平台侧I2S输出和PA的I2S配置是否匹配。

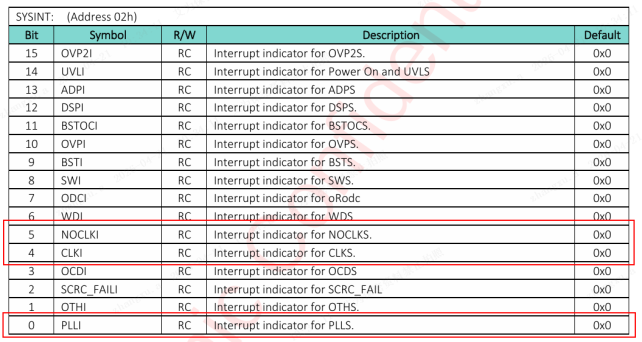

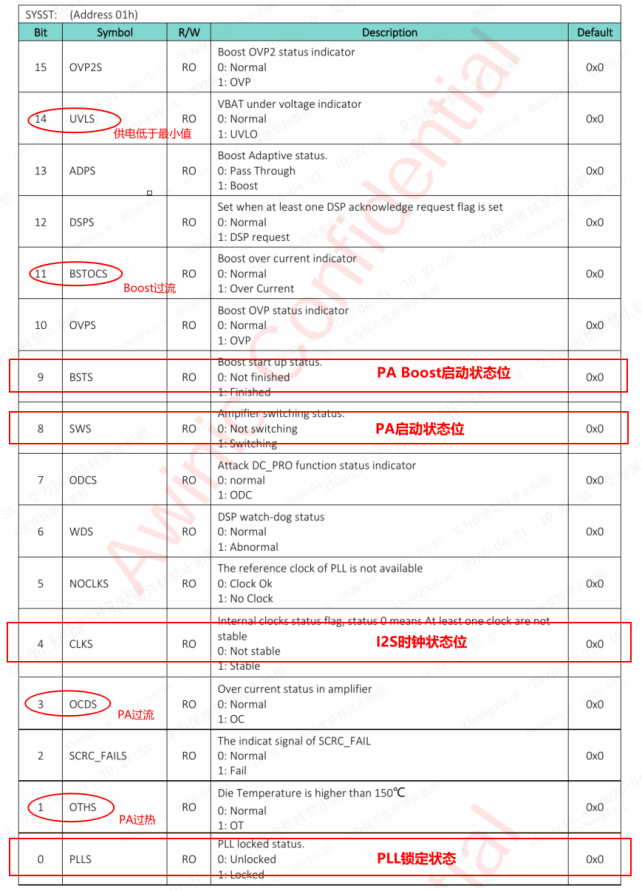

该接口会读取PA状态寄存器（通常是0x01），并检测寄存器中4个关键bit位（bit9、bit8、bit4、bit0），只要任意一个比特位值为0，就会触发该报错。各bit位的具体含义需参考对应型号PA的datasheet中关于0x01状态寄存器的描述，以下以AW88397为例，详细说明各bit位异常的排查方法：
1、bit0（PLLS）：PLL锁定状态
该bit位为0时，表示I2S时钟未锁定。核心排查方向是确认平台I2S格式与PA配置的I2S格式完全匹配，具体需核对以下参数：采样率、通道数、位宽以及I2S BCK mode，确保两者配置一致，避免因格式不匹配导致时钟锁定失败。
2、bit4（CLKS）：I2S BCK时钟检测状态
该bit位为0时，表示PA未检测到稳定的I2S BCK时钟，此时bit5（NOCLKS）会同步为1。需排查平台侧I2S时钟输出是否正常，建议使用示波器抓取I2S时钟信号，重点观察两个关键点：一是是否有正常的时钟输出，二是时钟信号是否稳定，排除时钟中断、抖动过大等问题。
3、bit8（SWS）：PA启动状态
该bit位为0时，表示PA未正常启动。通常情况下，若bit0（PLLS）或bit4（CLKS）任一bit位为0，bit8（SWS）都会同步为0；若bit0和bit4均显示正常（值为1），则需查看0x01寄存器的PA异常状态位（图中椭圆圈出的14、11、3、1四个bit位），判断是否有异常状态位被置1，若有需联系基带同事检查硬件电路状态，排查硬件故障；若没有，请参考第4条。
4、bit9（BSTS）：PA BOOST启动状态
该bit位表示PA的BOOST模块是否正常启动，通常不会单独为0，多与bit8（SWS）成对出现异常。若检测到bit4（CLKS）和bit0（PLLS）均为1，但bit8（SWS）和bit9（BSTS）全为0，且未触发其他异常状态位（即0x01寄存器值为0x0011），建议多次抓取0x02中断寄存器的值，查看是否触发CLK和PLL相关中断，0x02寄存器的bit5、bit4和bit0，如下图所示。若触发该中断，说明时钟信号不稳定，需实际量取I2S时钟信号，重点检查时钟信号质量，排除信号干扰、中断、衰减等问题。
A：请检查平台与Smart PA 之间的I2S data线硬件连接是否正常。

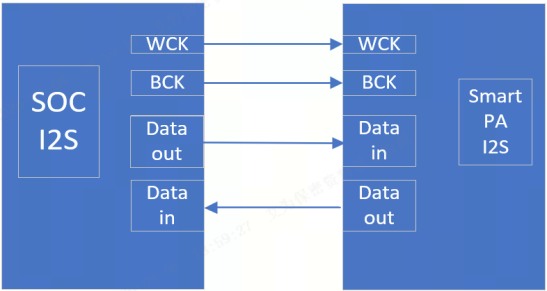

1、正常线序：
正常线序I2S波形（PA_RX（data in）左右通道均有数据，PA_TX(data out) IV数据通过左声道正常回传，右声道为0）：

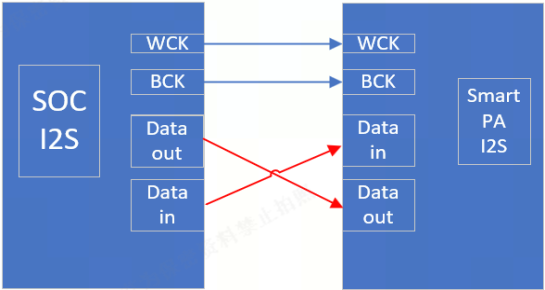

2、异常线序：
异常线序I2S波形（PA_RX(data in) 左右通道均无数据，PA_TX(data out) 左声道 IV 回传为0，右声道存在数据）：
问题原因：
1、这种异常线序连接下，PA无法通过自身的Data in收到平台Data out 发出的I2S音频数据，导致无声。
2、平台的Data out 数据输出到PA Data out 上后，左/右（取决于PA固件配置Tx Channel值）某个声道数据会被PA返回的0 (PA无数据输出所以是0) IV值覆盖，另一个声道为Unused声道，通常会配置高阻态，所以不会影响该声道的电平信号。这就导致平台双声道输出情况下，开启PA后使用逻辑分析仪只能测量到单声道数据，另一个声道数据为0。
A:
1. 问题现象
在线连接SKTune调音工具时，音效符合预期；
将调好的参数push到设备后，音效发生变化（如声音变浑浊、音效过小、低音过重等）；
2. 问题原因
平台音效未关闭，导致音源经过两次处理；
在线连接SKTune工具调试时：音源直接由SKTune工具处理，然后再输出给平台端，经过PA输出给喇叭；
参数Push到设备时：音源先经过平台音效处理，然后在经过SKTune算法处理，经过PA输出给喇叭，导致输入信号不同，最终音效不一致；
3. 解决方案
关闭平台音效(需和平台端确认音效关闭)，重新push音效参数；
4. 预防方案
再调试之前，给到艾为的机器需要按照调音前准备文档严格确认每一项，确认平台端为音效关闭状态；
[FAQ0101491]MCU平台如何抓取和导出数字PA的寄存器信息？
A：步骤如下：
1、打开aw882xx_base.h或aw883xx_base.h文件中的AWINIC_INFO_LOG和AW_DEBUG宏定义：

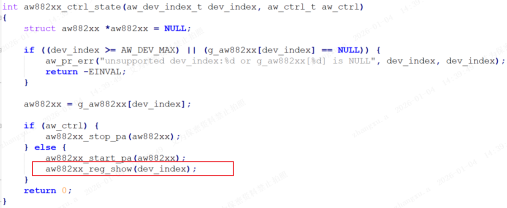

2、在需要打印dump信息的位置添加aw882xx_reg_show/aw883xx_reg_show接口，比如在打开PA后打印dump信息：

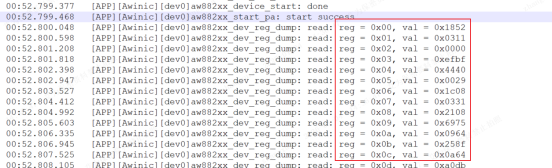

3、抓取log，在log中查看寄存器dump信息：
A：有两种方法确认
1、在ProjectConfig.mk文件中查找MTK_AURISYS_FRAMEWORK_SUPPORT宏定义：
MTK_AURISYS_FRAMEWORK_SUPPORT = yes： 启用Aurisys音频框架
MTK_AURISYS_FRAMEWORK_SUPPORT = no或未定义： 禁用Aurisys音频框架

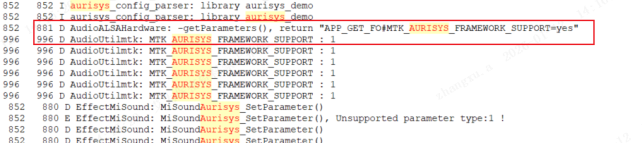

2、检查设备日志输出：
抓取开机android日志，在日志中搜索关键字“AURISYS”
日志中会打印解析到的MTK_AURISYS_FRAMEWORK_SUPPORT宏定义结果，yes表示启用，no表示禁用
A：AW9106C、AW9110C、AW9527 在Blink Mode模式和Smart-Fade模式下，最大亮度由GCR（0x11H）寄存器中Imax（GCC[1:0]）决定，与DIM（0x20~0x2F）亮度寄存器无关。
Table 1. GCR(11H),Global control register
Table 2. DIM0~DIM5(20H~2FH),256 steps dimming configuration register
A：AW83611 DEMO板演示负载诊断功能，需要按如下操作：
1、按照下图完成连接，IIC接通讯小板和PC连接，电源正常供电；
连接正常后上电，UI左下角两个绿灯亮起表示通信正常。
2、上图右侧红色区域为用于演示负载诊断功能的切换开关，不同开关功能如图。
（1）OUTP/OUTN互短，将对应开关拨到左侧（OUTN位置），此时需要INN/INP有输入信号才能触发异常，DEMO异常状态灯亮起，UI Read all Reg读取寄存器状态后，如下，OC和SL状态会亮起；解除短路后，重新读取，状态位恢复正常。
（2） OUTP/OUTN与GND短路，将对应开关拨到左侧GND位置，注意，由于DEMO板为了安全，在此开关和GND之间串有100ohm电阻，拨动开关后，OUTP/N对GND非完全短路，此时无法触发芯片OC，故无法触发负载异常诊断流程，需要重新下电后上电，此时才会诊断短异常。用户实际场景正常对GND短路会立即触发OC，然后进行负载诊断，上报异常。触发后UI状态如下，红框处S2G标志会亮起
（3） OUTP/OUTN与PVCC短路和短GND类似，开关和PVCC之间仍然串有100ohm电阻，拨动对应开关到PVCC后，OUTP/N对PVCC非完全短路，无法触发OC，需要重新上电走一遍负载诊断，才能上报异常。用户实际场景正常对PVCC短路会立即触发OC，然后进行负载诊断，上报异常。触发后UI状态如下，红框处S2P状态会亮起。
（4）负载开路，负载开路不会影响芯片状态和输出PWM信号，此时必须下次上电启动负载诊断才会上报异常。负载开路UI状态如下，红框处OL状态会亮起。
附：如下是AW83611芯片负载诊断流程，只有在上电和触发OC两种状态才会进行负载诊断。
A：
算法报错出现报错log，如下图所示：
[Awinic]: get [/vendor/firmware/awinic_params.bin] size failed !
排查思路：
1、确认/vendor/firmware/awinic_params.bin是否存在
adb shell ls -l /vendor/firmware/awinic_params.bin
2、若文件存在检查是否有权限问题
adb shell chmod 777 /vendor/firmware/awinic_params.bin
3、使用adb将算法包中提供的算法参数push到机器中重新验证
A：AW21024X_AW21036X的open或short检测，需在灯常亮状态下执行。核心操作逻辑是先点亮所有LED灯，再通过寄存器配置启动检测并读取结果，具体操作流程及参数配置如下：
1、 点亮所有LED，完成以下寄存器配置步骤：
1） 使能芯片：0x00寄存器的CHIPEN位设置为1；
2） 将所有LED灯的亮度BRx和颜色COLx都设置为0xff
3） 通过给0x49寄存器写0x00让亮度BRx寄存器的值生效
4） 将0x78寄存器的bit7:bit5设置为b111，即PWM占空比设置成100%
5） 根据当前项目使用的LED参数和硬件电阻大小，设置全局电流（0x6E寄存器）；推荐设置为0x0f
注意：
（K=200, VREXT = 0.4V, n=1, 2, 3, …, 36）
2、 打开open或short检测，同步设置open和short阈值（0x71寄存器）；
3、 延时50ms；
4、 读0x72~0x76寄存器查看检测结果，其对应的位置如下：
6、 用AW21036QNR举例如下：
1. //1.点亮所有灯
2. // Chip enable
3. aw_i2c_writebyte(I2C_ADDR, 0x00, 0x01);
4. // Set BRx
5. for(int i = 0;i < NUMS; i++){ //NUMS是LED的个数
6. aw_i2c_writebyte(I2C_ADDR, 0x01 + i, 0xFF);
7. }
8. // Set SLx
9. for(int i = 0;i < NUMS; i++){ //NUMS是LED的个数
10. aw_i2c_writebyte(I2C_ADDR, 0x4A + i, 0xFF);
11. }
12. // update BRx
13. aw_i2c_writebyte(I2C_ADDR, 0x49, 0x00);
14. // Set pwm duty
15. aw_i2c_writebyte(I2C_ADDR, 0x78, 0xE0);
16. // Set global current
17. aw_i2c_writebyte(I2C_ADDR, 0x6E, 0x0f); //需要根据项目进行计算设置
18.
19. //2.开始short检测
20. aw_i2c_writebyte(I2C_ADDR, 0x71, AW210XX_STH << 2 | AW210XX_BIT_SHORT_EN); // AW210XX_STH是短路的阈值,0=VDD-1V,1=VDD-0.5V;AW210XX_BIT_SHORT_EN = 0x02是short检测
21. soft_delay(50); //延时50ms
22. for(int i = 0x72;i < 0x76; i++){
23. aw_i2c_readbyte(I2C_ADDR, i, short_result); //short_result值就是咱们short检测结果，按照手册描述查找对应位置
24. }
25. //3.开始open检测
26. aw_i2c_writebyte(I2C_ADDR, 0x71, AW210XX_OTH << 3 | AW210XX_BIT_OPEN_EN); // AW210XX_OTH是open的阈值,0=0.1V,1=0.2V; AW210XX_BIT_SHORT_EN = 0x03是short检测
27. soft_delay(50); //延时50ms
28. for(int i = 0x72;i < 0x76; i++){
29. aw_i2c_readbyte(I2C_ADDR, i, open_result); //open_result值就是咱们open检测结果，按照手册描述查找对应位置
30. }
31. //4.软件复位并按照项目需求进行初始化
A：在芯片正常的情况，可以按照如下步骤进行排查
步骤一、按键失效时需先确认I2C通信：
（1） VCC供电是否在2.5V~5.5V之内；
（2） RSTN或SHDN使能引脚是否拉高；
（3） I2C地址有AD0和AD1的链接方式决定，通信过程中是否正确；
（4） 通过读0x10寄存器的CHIPID 0x23来判断I2C通信是否成功。
步骤二、确认硬件设计：端口做gpio input时，PX_X或OUTx端口和INTN都必须要有kΩ级别的外部上拉
步骤三、接着确认寄存器配置
（1） 端口的模式配置：
AW9523B和AW9527的0x12和0x13寄存器如下：
Table 1. LED mode switch register（12H）
Table 2. LED mode switch register（13H）
AW9110C和AW9106C的0x12和0x13寄存器如下：
Table 3. P0WKMD(12H), GPIO control switch to LED driver register
Table 4. P1WKMD(13H), GPIO control switch to LED driver register
（2） 方向配置是否正确：
AW9523B和AW9527的0x04和0x05寄存器如下：
Table 5. Configuration register（04H，05H）
AW9110C和AW9106C的0x04和0x05寄存器如下：
Table 6. P0DIR(04H),GPIO input or output select register or as BLINK,SMART-FADE Mode select
Table 7. P1DIR(05H),GPIO input or output selection register, or used for BLINK,SMART-FADE mode choice
（3） 中断是否使能：
AW9523B和AW9527的0x06和0x07寄存器如下：
Table 8. Interrupt enable register（06H，07H）
AW9110C和AW9106C的0x06和0x07寄存器如下：
Table 9. P0MSK(06H),GPIO Mask Interrupt Register
Table 10. P1MSK (07H),GPIO Mask Interrupt Register
步骤四、PX_X或OUTx端口配置成gpio input时，由于外部有上拉电阻，所以默认为高电平；按下按键后变为低电平，其低电平保持超过8us时，INTN会被拉低；
平台连接INTN引脚的GPIO需配置成下降沿触发；那INTN从高电平变为低电平会触发中断并执行中断函数，在中断函数中读0x00和0x01寄存器确认是哪个引脚被按下
AW9523B和AW9527的0x00和0x01寄存器如下：
Table 11. Input state register（00H，01H）
AW9110C和AW9106C的0x00和0x01寄存器如下：
Table 12. P0DI(00H),GPIO input state register
Table 13. P1DI(01H),GPIO input state register
步骤五、用示波器测试PX_X或OUTx端口和INTN的信号，看其电平变化是否符合第四步描述
A：在芯片正常的情况，可以按照如下步骤进行排查
步骤一、按键失效时需先确认I2C通信：
（1） VCC供电是否在2.5V~5.5V之内；
（2） RSTN或SHDN使能引脚是否拉高；
（3） I2C地址有AD0和AD1的链接方式决定，通信过程中是否正确；
（4） 通过读0x10寄存器的CHIPID 0x23来判断I2C通信是否成功。
步骤二、确认硬件设计：端口做gpio output时，
（1） PX_X或OUTx端口尽量不要有下拉电阻，防止下拉能力过强导致端口输出高也无法拉高；
（2） AW9523B和AW9527的P1_X端口为Push-Pull输出；P0_X端口默认为Open-Drain输出，也可以通过0x04寄存器的bit4设置为Push-Pull；P0_X作Open-Drain输出时，外部需准备上拉电阻。
步骤三、接着确认寄存器配置
（1） 端口的模式配置：
AW9523B和AW9527的0x12和0x13寄存器如下：
Table 1. LED mode switch register（12H）
Table 2. LED mode switch register（13H）
AW9110C和AW9106C的0x12和0x13寄存器如下：
Table 3. P0WKMD(12H), GPIO control switch to LED driver register
Table 4. P1WKMD(13H), GPIO control switch to LED driver register
（2） 方向配置是否正确：
AW9523B和AW9527的0x04和0x05寄存器如下：
Table 5. Configuration register（04H，05H）
AW9110C和AW9106C的0x04和0x05寄存器如下：
Table 6. P0DIR(04H),GPIO input or output select register or as BLINK,SMART-FADE Mode select
Table 7. P1DIR(05H),GPIO input or output selection register, or used for BLINK,SMART-FADE mode choice
（3） 输出电平：
AW9523B和AW9527的0x02和0x03寄存器如下
Table 8. Output state register（02H，03H）
AW9110C和AW9106C的0x02和0x03寄存器如下：
Table 9. P0DO(02H),GPIO output state register or as driver control in SMART-FADE mode
Table 10. P1DO(03H),GPIO output state register or as driver control in SMART-FADE mode
步骤四、用示波器测试PX_X或OUTx端口信号，看是否上述第三步设置
注意：
当VCC上电且RSTN或SHDN拉高后，PX_X或OUTx端口的电平默认状态和AD1、AD0的关系如下：
AW9523B和AW9527默认输出电平：
AW9110C和AW9106C默认输出电平：
A：1、 AW20144X_20198X_20216X的open或short检测需要在灯常亮是进行；所以需要点亮所有灯，其流程如下：
1） 使能芯片和当前项目使用的SW通道：
l PAGE0页的0x00寄存器的CHIPEN位设置为1；
l PAGE0页的0x00寄存器的SWSEL根据项目使用的SW设置。
GCR: Global Control Register (Page 0: Address 0x00)
2） 将PAGE1页所有灯珠的PWMx和PAGE2页所有灯珠的SLx都设置为0xff
PWMx (x=0~215): PWM Configure Register (Page 1: Address 0x00~0xD7)
SLx (x=0~215): SL Configure Register (Page 2: Address 0x00~0xD7)
3） 根据项目在PAGE0页的0x01寄存器设置全局电流；推荐设置为0x0f
GCCR: Global Current Control Register (Page 0: Address 0x01)
注意：
Open判断的条件是：CSx引脚上的电压小于VTHopen（PAGE0页0x2B寄存器OTH bit，0为0.1V、1为0.2V）；
Short判断的条件是：CSx引脚上的电压大于PVCC-VTHshort（手册的开短路描述VTHshort大小，例如AW20216QNR的VTHshort =0.8V）
SRCR: Open/Short Control Register (Page 0: Address 0x2B)
2、 在PAGE0页的0x00寄存器的OSDE打开open或short检测；
GCR: Global Control Register (Page 0: Address 0x00)
3、 延时100ms；
4、 读PAGE0页的0x03~0x26寄存器查看检测结果，其对应的位置如下：
OSR0~OSR35: Open/Short Status Register (Page 0: Address 0x03~0x26)
5、 注意：需要先检测short，将其对应灯珠修改后再进行open检测
6、 用AW20216QNR举例如下：
1、 //1.点亮所有灯
2、 // Chip enable and open SW1-SW11
3、 aw_i2c_writebyte(I2C_ADDR, 0xf0, 0xc0);
4、 aw_i2c_writebyte(I2C_ADDR, 0x00, 0xb1);
5、 // Set PWMx
6、 aw_i2c_writebyte(I2C_ADDR, 0xf0, 0xc1);
7、 for(int i = 0;i < NUMS; i++){ //NUMS is the number of LEDs
8、 aw_i2c_writebyte(I2C_ADDR, i,0xff);
9、 }
10、 // Set SLx
11、 aw_i2c_writebyte(I2C_ADDR, 0xf0, 0xc2);
12、 for(int i = 0;i < NUMS; i++){ //NUMS is the number of LEDs
13、 aw_i2c_writebyte(I2C_ADDR, i,0xff);
14、 }
15、 // Set global current
16、 aw_i2c_writebyte(I2C_ADDR, 0xf0, 0xc0);
17、 aw_i2c_writebyte(I2C_ADDR, 0x01, 0x0f); //Need to calculate based on the project
18、
19、 //2.开始short检测
20、 // Set short detection
21、 aw_i2c_readbyte(I2C_ADDR, 0x00, ®_value);
22、 reg_value &= AW20144_BIT_CHIPEN_DIS; //AW20144_BIT_CHIPEN_DIS = (~(1<<0))
23、 reg_value |= AW20144_BIT_SHORT_EN; //AW20144_BIT_SHORT_EN (0x5)
24、 aw_i2c_writebyte(I2C_ADDR, 0x00, reg_value);
25、 soft_delay(100); //100ms
26、 for(int i = 0x03;i < 0x26; i++){
27、 aw_i2c_readbyte(I2C_ADDR, i, short_result); //short_result值就是咱们short检测结果，按照手册描述查找对应位置
28、 }
29、 //3.修好short位置
30、 //4.开始open检测
31、 // Set VTHopen
32、 aw_i2c_writebyte(I2C_ADDR, 0x29, 0x20);
33、 aw_i2c_writebyte(I2C_ADDR, 0x2B, 0x22); //0x02 OTH=0 VTHopen=0.1V,0x22 OTH=1 VTHopen=0.2V,
34、 // Set open detection
35、 aw_i2c_readbyte(I2C_ADDR, 0x00, ®_value);
36、 reg_value &= AW20144_BIT_CHIPEN_DIS; //AW20144_BIT_CHIPEN_DIS = (~(1<<0))
37、 reg_value |= AW20144_BIT_OPEN_EN; //AW20144_BIT_OPEN_EN (0x7)
38、 aw_i2c_writebyte(I2C_ADDR, 0x00, reg_value);
39、 soft_delay(100); //100ms
40、 for(int i = 0x03;i < 0x26; i++){
41、 aw_i2c_readbyte(I2C_ADDR, i, open_result); //open_result值就是咱们open检测结果，按照手册描述查找对应位置
42、 }
43、 aw_i2c_writebyte(I2C_ADDR, 0x29, 0x00);
44、 //5.软件复位并按照项目需求进行初始化
7、 用AW20216SQNR举例如下：
1、 //1.点亮所有灯
2、 // Chip enable and open SW1-SW11
3、 aw_spi_writebyte(CMD_PAGE0, 0x00, 0xb1);
4、 // Set PWMx
5、 for(int i = 0;i < NUMS; i++){ //NUMS is the number of LEDs
6、 aw_spi_writebyte(CMD_PAGE1, i,0xff);
7、 }
8、 // Set SLx
9、 for(int i = 0;i < NUMS; i++){ //NUMS is the number of LEDs
10、 aw_spi_writebyte(CMD_PAGE2, i,0xff);
11、 }
12、 // Set global current
13、 aw_spi_writebyte(CMD_PAGE0, 0x01, 0x0f); //Need to calculate based on the project
14、
15、 //2.开始short检测
16、 // Set short detection
17、 aw_spi_readbyte(CMD_PAGE0, 0x00, ®_value);
18、 reg_value &= AW20144_BIT_CHIPEN_DIS; //AW20144_BIT_CHIPEN_DIS = (~(1<<0))
19、 reg_value |= AW20144_BIT_SHORT_EN; //AW20144_BIT_SHORT_EN (0x5)
20、 aw_spi_writebyte(CMD_PAGE0, 0x00, reg_value);
21、 soft_delay(100); //100ms
22、 for(int i = 0x03;i < 0x26; i++){
23、 aw_spi_writebyte(CMD_PAGE0, i, short_result); //short_result值就是咱们short检测结果，按照手册描述查找对应位置
24、 }
25、 //3.修好short位置
26、 //4.开始open检测
27、 // Set VTHopen
28、 aw_spi_writebyte(CMD_PAGE0, 0x29, 0x20);
29、 aw_spi_writebyte(CMD_PAGE0, 0x2B, 0x22); //0x02 OTH=0 VTHopen=0.1V,0x22 OTH=1 VTHopen=0.2V,
30、 // Set open detection
31、 aw_spi_readbyte(CMD_PAGE0, 0x00, ®_value);
32、 reg_value &= AW20144_BIT_CHIPEN_DIS; //AW20144_BIT_CHIPEN_DIS = (~(1<<0))
33、 reg_value |= AW20144_BIT_OPEN_EN; //AW20144_BIT_OPEN_EN (0x7)
34、 aw_spi_writebyte(CMD_PAGE0, 0x00, reg_value);
35、 soft_delay(100); //100ms
36、 for(int i = 0x03;i < 0x26; i++){
37、 aw_spi_writebyte(CMD_PAGE0, i, open_result); //open_result值就是咱们open检测结果，按照手册描述查找对应位置
38、 }
39、 aw_spi_writebyte(CMD_PAGE0, 0x29, 0x20);
40、 //5.软件复位并按照项目需求进行初始化
[FAQ0101475] 笔记本win11使用SKTune喇叭建模或校准无回传数据？

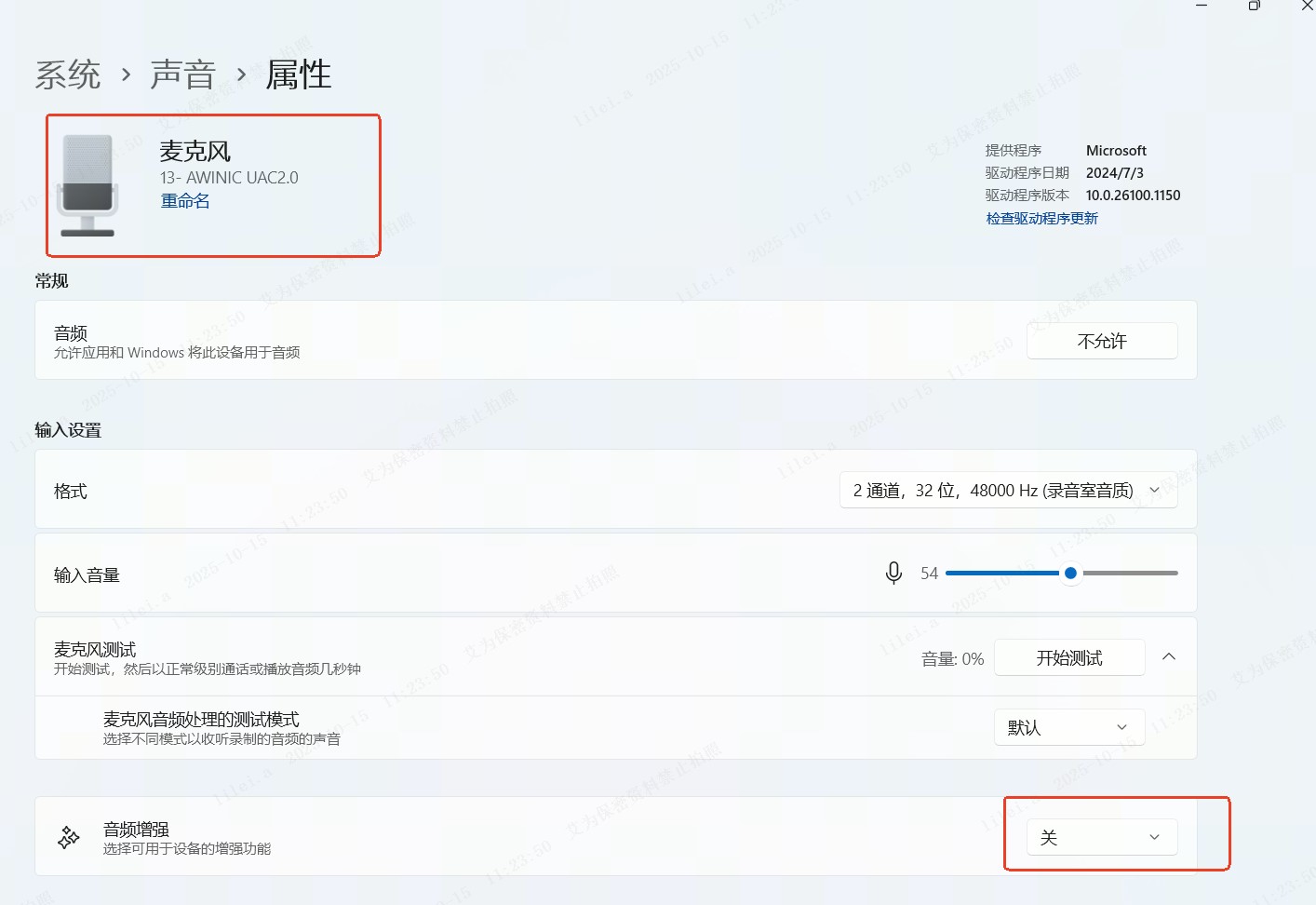

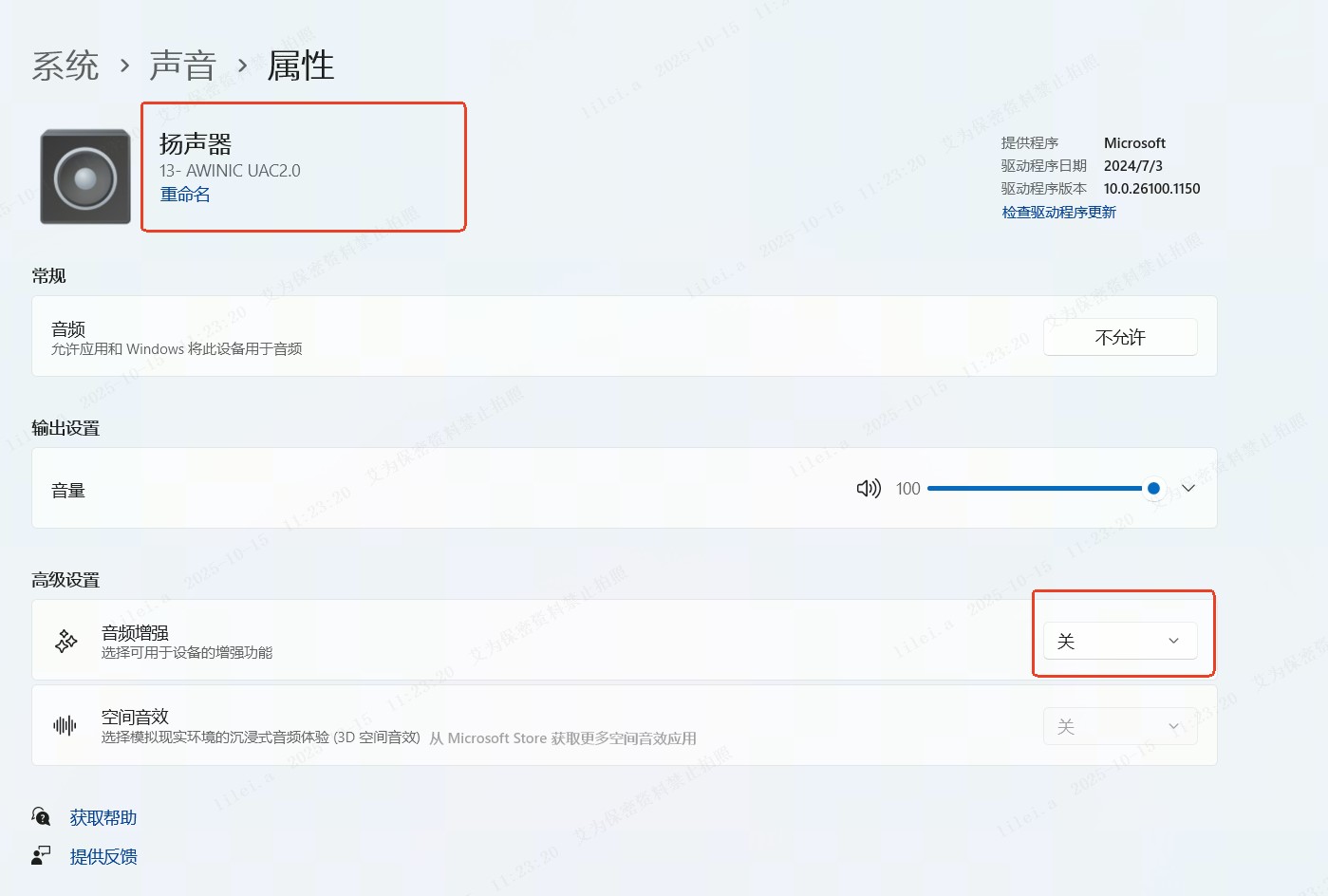

A：win11笔记本中自带的音效造成的影响。EVB板接入笔记本时，扬声器和麦克风的音效会默认打开。其中麦克风的音效打开会导致SKTune读取不到EVB板中功放回传的数据。按照下图的设置中关掉扬声器和麦克风的音效可以解决。
A：D类或者K类音频功放输出为方波PWM载波形式，因此测量功率（电压）时，需要在两个输出各接一个低通滤波器将其开关调制频率滤除，然后测量滤波器的差分输出即可得到模拟输出信号。
图1 RC低通滤波器的电路
图2 搭建的RC低通滤波器实物图
低通滤波器推荐如下表中的电阻、电容值：
例如下图3测量AW87318输出端信号时，在两个输出各接一个低通滤波器将开关调制频率滤除，然后测量滤波器的差分输出即可得到模拟输出信号。
图3 AW87318输出测试
测试步骤：
1、滤波板与PA输出和示波器接线如下图4，滤波板输入与喇叭并联接到功放VON、VOP输出，滤波板输出接到示波器两个通道。
图4 滤波板与PA输出和示波器接线示例
2、示波器2个通道分别采集VON、VOP滤波后的波形，再做差得到最终的PA输出电压波形结果。
图五 示波器测试界面示例
PA输出功率计算：
(
：喇叭的负载阻抗)
A：1．音频数字芯片搭配3.1版本数字底板使用时，在EVB板安装位置的背面，焊接0Ω电阻以连接外部PVDD电压，在数字底板的PVDD接口处连接正确的PVDD电压，即可实现芯片外供PVDD。
注意：
1. 配套的稳压电容的耐压值需大于35V；
2. 芯片是否支持PVDD外供，以及外供PVDD时的上电顺序，请参考具体的芯片手册。
沪ICP备10011954号 |
沪公网安備 31011202011955号
日本語
