[FAQ0201152]AW32257过早进CV的原因是什么？

端口&Charger 2023-10-18 Views: 41 Likes: 4

A：


AW32257由CC状态进入CV的条件：CSOUT电压触及VOREG（充电截止电压）。

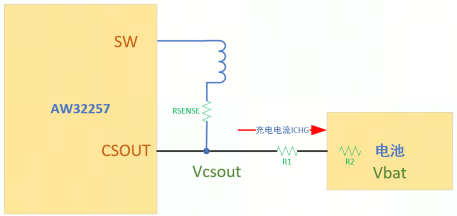

如上图：

在充电状态下，Vcsout=Vbat+ICHG*(R1+R2)，其中R1是Vcsout到电池座的走线阻抗，R2是电池内阻。

所以越大的充电电流，以及走线阻抗、电池内阻，会导致Vcsout电压虚高触及VOREG而提早进入CV。

过早进CV的解决方案：

1、RSENSE电阻靠近电池座摆放，减小R1的影响。

2、RSENSE的CSOUT和ISENSE需要从RSENSSE电阻两端开尔文走线
