[FAQ0201187]AW20144的SYNC引脚如何使用？

Sensor&呼吸灯 2023-10-17 Views: 29 Likes: 1

A：当需要使用多片AW20144级联使用时，可以使用SYNC引脚作为时钟同步脚。具体连接方式和配置方法如下：

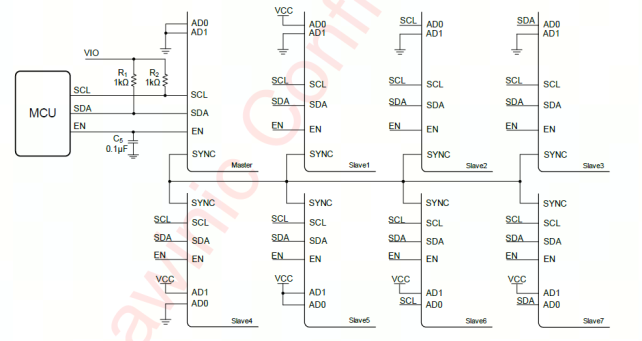

硬件连接：需要级联的各个AW20144的SYNC引脚相互连接。注意，各个AW20144的IIC地址需要保持相互不同。

软件配置：

将级联的各个AW20144，选其中一个配置为Master，其余配置为Slave。

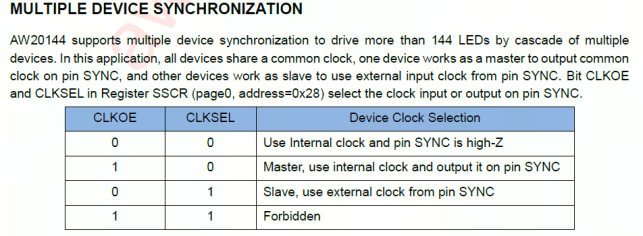

将AW20144的CLKOE配置为1、CLKSEL配置为0（page0，address=0x28），AW20144配置为Master模式；将AW20144的CLKOE配置为0、CLKSEL配置为1（page0，address=0x28），AW20144配置为Slave模式。
