FAQ0700696：如何计算AW8686X的ADC Conversion rate？

Sensor&呼吸灯 2023-02-09 Views: 32 Likes: 1

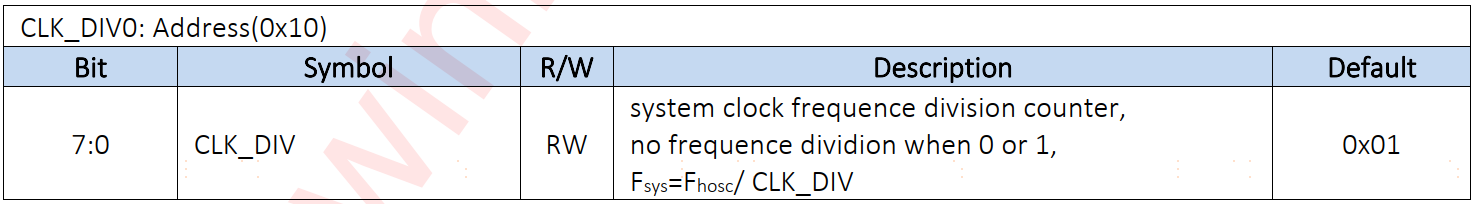

1. Fsys = Fhosc/CLK_DIV，CLK_DIV通过0x10寄存器配置；

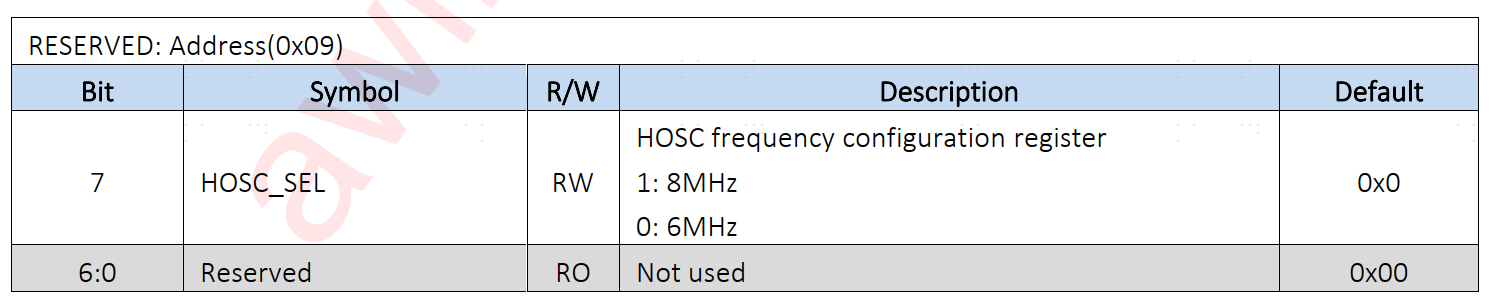

2. Fhosc = 6MHz 或者8MHz，Fhosc通过0x09寄存器的HOSC_SEL配置；

3. Fadc_clk = Fsys；

4. ADC Conversion rate（KSPS）= Fadc_clk /40；

5. 寄存器截图

6. 因adc本身设计速度只支持150KSPS，因此ADC Conversion rate配置的最高限制在150KSPS；
