FAQ0600768：如何判断i2c地址对应设备为实际调试设备？

通用 2023-02-09 Views: 64 Likes: 1

Linux内核系统（包括Android）通常会集成i2c-tools工具，通过i2c-tools工具提供的i2cdetect和i2cdump命令即可确认i2c总线上加载设备的信息，再结合厂家芯片手册中寄存器的描述进一步判断芯片类型。

1. 通过i2cdetect命令查询i2c总线上所有设备，例如：i2cdetect -y 5


上图命令为查询i2c 5号总线所有设备连接情况，显示结果包括以下三种：

“UU”代表该地址有正在使用的设备；

“XX”（显示i2c地址）代表该地址有连接设备，但未加载正常设备驱动；

 “--”代表无连接设备；

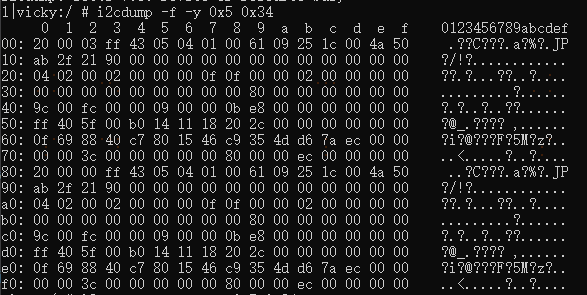

2. 通过i2cdump命令查询i2c地址对应设备的寄存器信息，例如：i2cdump -f -y 5 0x34


上图命令是查询i2c 5号总线，地址为0x34对应设备的寄存器信息。

说明：i2cdump仅显示8bit值，部分命令版本可以支持显示16bit值（例如i2cdump -f -y 5 0x34 w），具体可通过命令i2cdump --help查询。
