AWP37004EDNR

4-Channel LDO PMIC For Camera Applications

产品手册：

在线预览 - AWP37004EDNR - 产品手册

参考价格

1-99￥1.92
100-249￥1.58
250-499￥1.27
500-999￥1.00
1000+￥0.77

产品详细信息

参数

Load Current (mA)	DVDD:1.5A AVDD:0.6A
Channel	4
Power Supply (Min) (V)	VIN1:0.6 VIN2:2.5
Power Supply (Max) (V)	VIN1:2.2 VIN2:5.5
Vout (V)	DVDD:0.6~1.8 AVDD:1.2~4.3
Vdropout (mV)	DVDD:135@1.2A AVDD:125@0.4A
Iq (Typ) (μA)	65
PSRR @1KHz(dB)	DVDD:76@10mA AVDD:94@50mA
Output Noise (μVrms)	DVDD:90@30mA AVDD:9@30mA
Discharge	Programmable
Output options	Programmable
Temperature	-40℃~85℃
IO Level (V)	1.2
Package (mm)	DFN 2X2-10L

封装 | 引脚 | 尺寸

DFN 2X2-10L

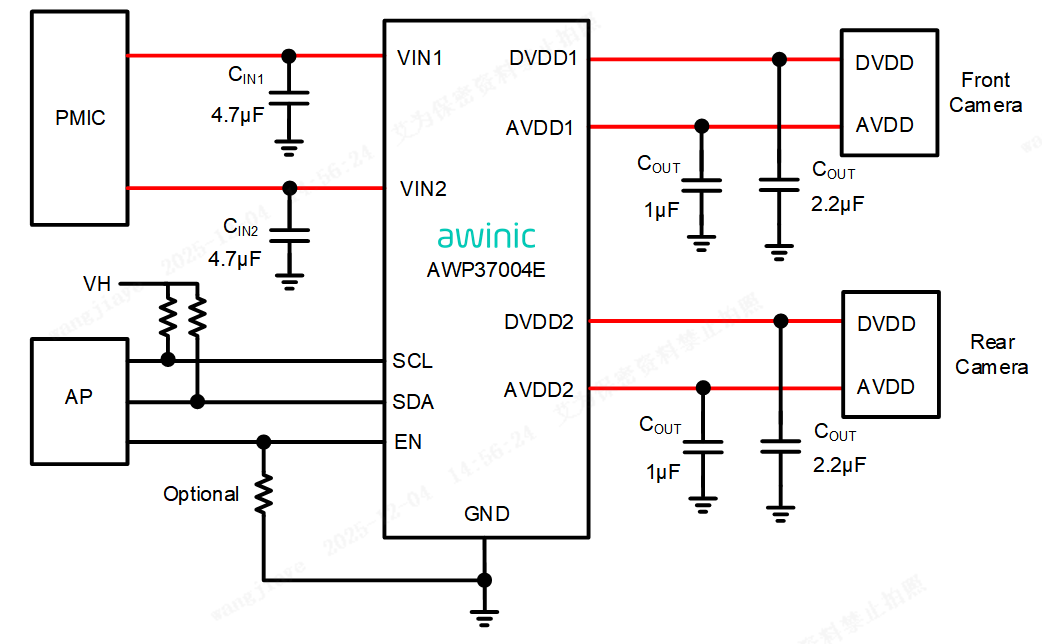

特性

● VIN1 input voltage range: 0.6V to 2.2V ● DVDD1/2 output voltage range: 0.6V~1.8V ● DVDD1/2 dropout voltage: 135mV(IOUT=1.2A, 1.2V output) ● DVDD1/2 output drive capability: 1.2A(Typ.) The max of DVDD1/2 output drive capability can be set to 1.5A by config I2C ● VIN2 input voltage range: 2.5V to 5.5V ● AVDD1/2 output voltage range: 1.2V~4.3V ● AVDD1/2 dropout voltage: 125mV (IOUT=400mA , VOUT=2.8V) ● AVDD1/2 output drive capability: 400mA(Typ.) The max of AVDD1/2 output drive capability can be set to 600mA by config I2C ● AVDD1/2 power supply rejection ratio: typical 94dB (IOUT=50mA, 2.8V output, freq=1kHz) ● AVDD1/2 noise: typical 9µVrms (IOUT=30mA, BW=10Hz to 100KHz) ● Quiescent current: typical: 65µA ● Shutdown current: typical: 0.75µA ● Available with 1.2V I/O ● Build in 1.9V falling UVLO protection ● Build in OCP, SCP,OTP protection ● Programmable I²C Address ● DFN 2mm × 2mm × 0.75mm-10L package

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AWP37004E_EN_V1.2		英文		2026-04-29
	可靠性报告	Reliability Qualification Report For AWP37004EDNR		英文		2026-05-19

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

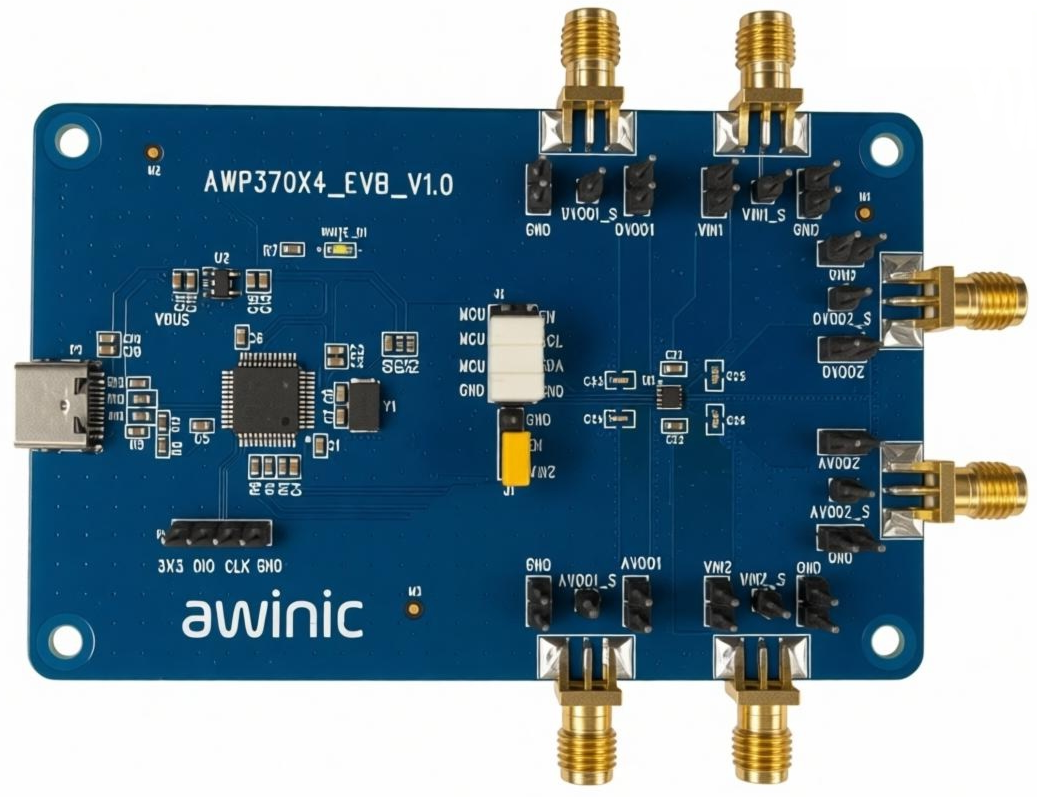

AWP370X4_EVB_V1.0 — AWP370X4_EVB_V1.0是一款4通道输出LDO测试板，包括2通道DVDD和2通道AVDD，芯片关键测试点均在EVB板上单独引出；

用于四合一LDO PMIC AWP370X4的评估板

了解详情

软件开发

应用软件和框架

AWP37004_GUI — AWP37004产品调试GUI插件

AWP37004 产品调试GUI插件。需要安装AwinicSCPV4使用。

了解详情

驱动程序或库

AWP370X4_Driver — AWP370X4系列Android和其他驱动

AWP370X4系列Android和其他驱动，包含Sample Code、配置文件、移植说明等

了解详情

应用软件和框架

AwinicSCPV4_GUI — AwinicSCPV4 智能化调试工具

AwinicSCPV4 是一款智能化调试工具，专为艾为产品设计，用于产品的配置和调试过程。直观的界面和人性化的操作可帮助客户缩短开发周期，快速的完成系统集成。

了解详情

硬件开发

评估板

AWP370X4_EVB_V1.0 — AWP370X4_EVB_V1.0是一款4通道输出LDO测试板，包括2通道DVDD和2通道AVDD，芯片关键测试点均在EVB板上单独引出；

用于四合一LDO PMIC AWP370X4的评估板
