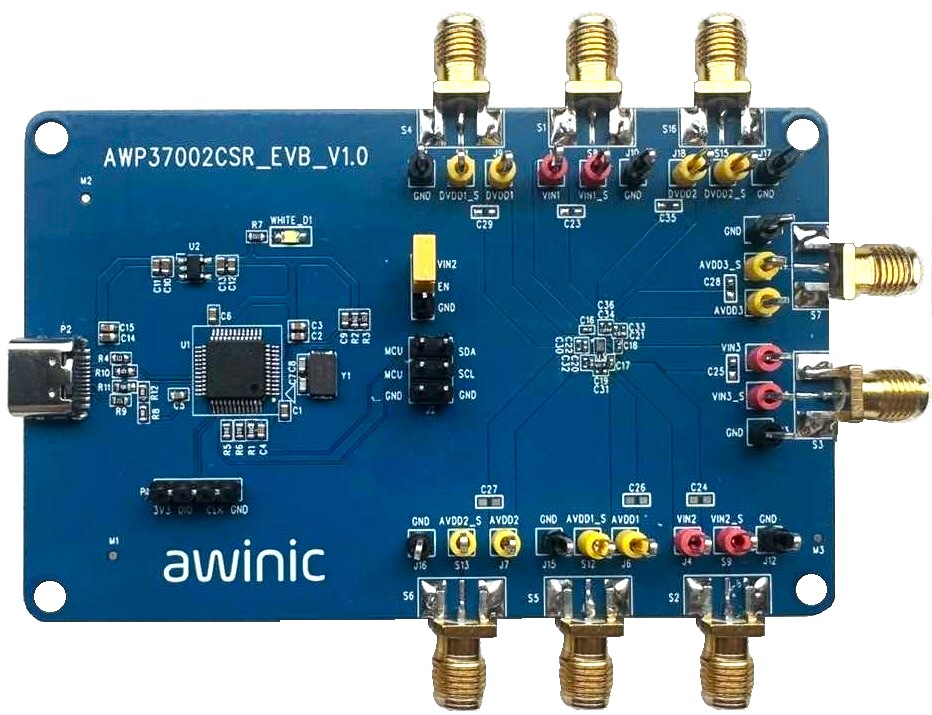

AWP37002CSR

参考价格
  • 1-99¥4.61
  • 100-249¥3.78
  • 250-499¥3.05
  • 500-999¥2.40
  • 1000+¥1.85

产品详细信息

参数

Load Current (mA) DVDD1/2: 1.5A AVDD1/2/3: 0.6A
Channel 5
Power Supply (Min) (V) VIN1: 0.6 VIN2: 2.3 VIN3: 1.8
Power Supply (Max) (V) VIN1: 2.2 VIN2: 5.5 VIN3: 5.5
Vout (V) DVDD1/2: 0.6V~1.8V AVDD1/2/3: 1.2V~4.3V
Vdropout (mV) DVDD1/2: 90@1A AVDD1/2/3: 60@0.3A
Iq (Typ) (μA) 100
PSRR @1KHz(dB) DVDD1/2: 69@100mA AVDD1/2/3: 96@100mA
Output Noise (μVrms) DVDD1/2: 41@30mA AVDD1/2/3: 9@30mA
Discharge Programmable
Output options Programmable
Temperature -40℃~85℃
IO Level (V) 1.2
Package (mm) WLCSP 1.474X1.083-12B

封装 | 引脚 | 尺寸

WLCSP 1.474X1.083-12B

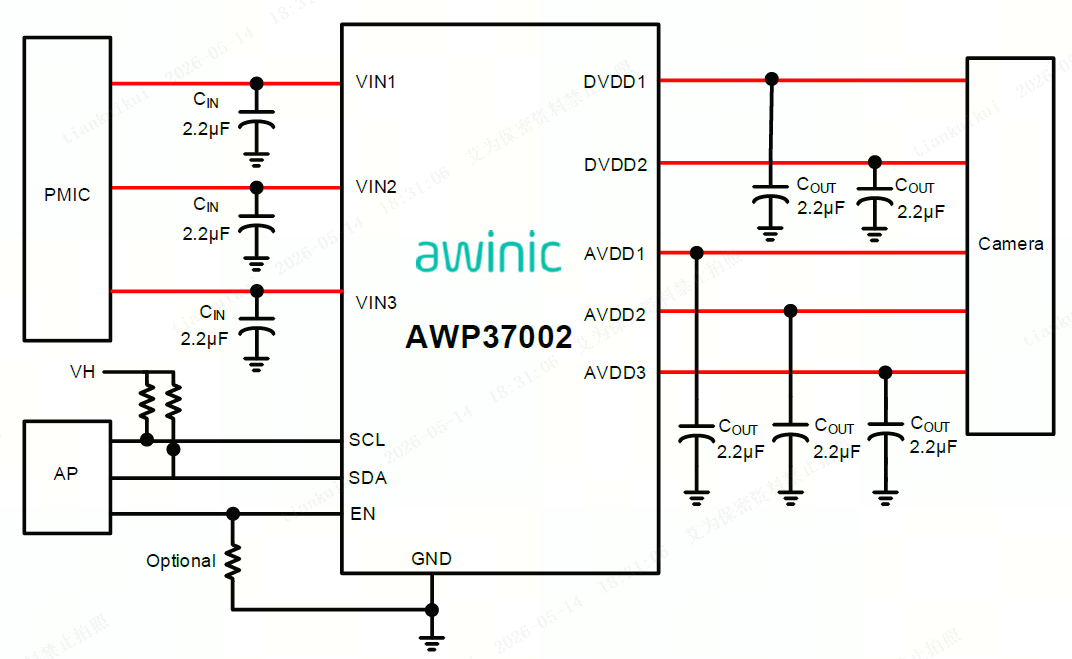

特性

 VIN1 input voltage range: 0.6V to 2.2V  DVDD1/2 output voltage range: 0.6V~1.8V  DVDD1/2 dropout voltage: 90mV@1A  DVDD1/2 output drive capability: 1.5A(Typ.)  The output drive capability of DVDD1 can be set by config I2C  VIN2 input voltage range: 2.3V to 5.5V  VIN3 input voltage range: 1.8V to 5.5V  AVDD1/2/3 output voltage range: 1.2V~4.3V  AVDD1/2/3 dropout voltage: 60mV@300mA  AVDD1/2/3 output drive capability: 400mA(Typ.)  The max of AVDD1/2/3 output drive capability can be set to 600mA by config I2C  AVDD1/2/3 power supply rejection ratio: typical 96dB (IOUT=100mA, Freq=1kHz)  AVDD1/2/3 noise: typical 9µVrms (IOUT=30mA, BW=10Hz to 100kHz)  Quiescent current: typical: 100µA  Shutdown current: typical: 0.9µA  WLCSP 1.083mm×1.474mm×0.38mm-12B package

技术文档

类型
项目标题
语言
日期
产品手册 DS_AWP37002_EN_V1.0 英文   2026-05-20
