AW39216SPR-Q1

6-Bit Bidirectional Voltage-Level Translator with Automatic Direction Sensing

产品手册：

在线预览 - AW39216SPR-Q1 - 产品手册

参考价格

1-99￥10.77
100-249￥8.83
250-499￥7.11
500-999￥5.60
1000+￥4.31

产品详细信息

参数

Data Rate (Max) (Mbps)	100
VCCA (Min) (V)	1.2
VCCA (Max) (V)	3.6
VCCB (Min) (V)	1.65
VCCB (Max) (V)	5.5
ICCA+ICCB (Max) (μA)	30
Channel	6
Support	Push-Pull
Temperature	-40℃~125℃
Transmission Direction	Auto
Package (mm)	TSSOP-16L

封装 | 引脚 | 尺寸

WBTSSOP-16L(1.2)

特性

AEC-Q100 Qualified With Following Results： - Device Operating Temperature Grade 1: -40°C to +125°C - Device HBM ESD Classification: Class 3A - Device CDM ESD Classification: Class C3 1.2V~3.6V on A Port and 1.65V~5.5V on B Port(VCCA ≤ VCCB) Maximum Data Rates:100Mbps(Push Pull) This Device Can Only Translate Push-pull CMOS Logic Outputs No Direction-Control Signal Required Qualified for Automotive Applications VCC Isolation Feature – If Either VCC Input is at GND, All Output are in the High-Impedance State OE Input Circuit Referenced to VCCA Support Ultra-Low Power Consumption Mode with OE Pin is Low Voltage Level ESD Protection Exceeds AEC-Q100 A Port: - 4KV Human-Body Model (ANSI/ESDA/JEDEC JS-001-2023) - 1KV Charged-Device Model (ANSI/ESDA/JEDEC JS-002-2022) B Port: - 15KV Human-Body Model (ANSI/ESDA/JEDEC JS-001-2023) - 1KV Charged-Device Model (ANSI/ESDA/JEDEC JS-002-2022)

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AW39216-Q1 硬件设计指南		中文		2024-04-11
	产品手册	DS_AW39216-Q1_EN_V1.0		英文		2024-11-12

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

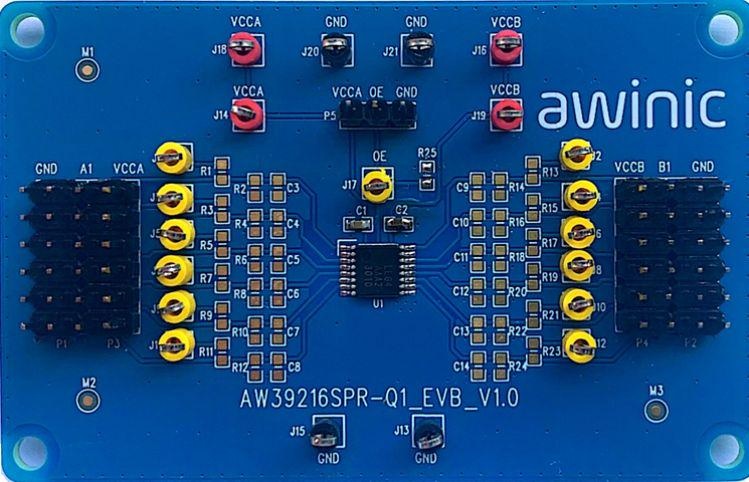

AW39216SPR-Q1_EVB_V1.0 — AW39216SPR-Q1_ EVB_V1.0是艾为六通道自适应双向电平转换器测试板。

该EVB是适用于六通道电平转换芯片的评估板

了解详情

硬件开发

评估板

AW39216SPR-Q1_EVB_V1.0 — AW39216SPR-Q1_ EVB_V1.0是艾为六通道自适应双向电平转换器测试板。

该EVB是适用于六通道电平转换芯片的评估板

了解详情
