  • FAQ

    FAQ0200012:AW9523B是否可以做自主呼吸?

    AW9523B不支持自主呼吸功能,如需要实现呼吸功能,需要主控通过I2C不停的对芯片寄存器进行写操作。

    其中DIMx寄存器为亮度控制寄存器,在对应P0x或P1x为LED模式下,对DIMx写00H,灯为灭状态,对DIMx写FFH,灯为最亮状态,实现呼吸功能时,则需要把00H~FFH根据呼吸时间写入DIMx中即可。

    艾为呼吸灯驱动系列,有支持自主呼吸的芯片,可通过官网查询或联系我们(Support@awinic.com.cn)获得技术支持。

    FAQ

    FAQ0200041: AW9523B 是否支持矩阵式键盘?

    支持。

    如下图,芯片配置到GPIO模式,P0和P1部分GPIO可分别配置为输入和输出模式。当有按键按下时芯片会产生一个中断拉低P0,然后轮询去拉高P1的状态,这样就可以通过判断P0那边pin脚的状态改变来判断哪个按键按下了。



    FAQ

    FAQ0200042: AW9523B 做矩阵键盘,有复合键需求时设计注意点?

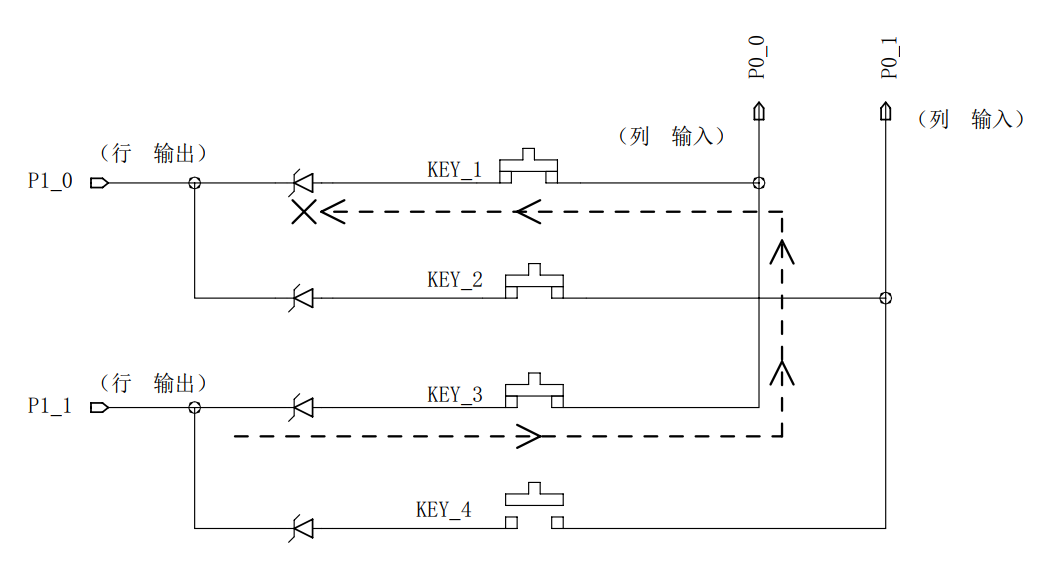

    如下图, 当KEY_1、KEY_2、KEY_3三个按键一起按下时,会误触发KEY_4。

    P1_0和P1_1为按键的行,默认为低电平,P0_0和P0_1为按键的列,默认为高电平。某个按键按下时,列(P0_0或P0_1)被下拉,产生一个中断,系统会初始化行(P1_0和P1_1),并输出特定长度脉冲信号,系统通过读列来判断具体按下的按键。

    KEY_1被按下时,P0_0被P1_0拉低为0;KEY_2被按下时,P0_1被P1_0拉低为0;KEY_3被按下时,P0_0被P1_1拉低为0;故当KEY_1/KEY_2/KEY_3同时按下时,P0_1等同于被P1_1拉低到0,见下图虚线箭头所示,KEY_4也就会被误识别为按下状态。


    解决方法:

    在每个按键的输入输出之间,加一个肖特基,隔离上图中的导通路径,使KEY_4不会被误触发。


    FAQ

    FAQ0200043: 使用2个AW9523B如何连接?

    AW9523B的I2C地址由AD1/AD0决定,所以有两种接法:

    1. I2C地址相同时,需要用两组I2C,RSTN可共用,也可以分开。

    2. I2C地址不同时,可共用一组I2C,RSTN可共用,也可以分开。


    FAQ

    FAQ0200044: AW9523B P0和P1 有什么区别?AW9523B P0和P1默认状态如何设置?

    GPIO模式下P0可以做open-drain输出或者push-pull输入输出,P1只能做push-pull输入输出。建议P0接上拉

    电阻。


    设置:

    通过A0,A1的电平高低来设置P0,P1的初始状态。而该状态在芯片VCC上电后就已确定。

    当AD0=AD1=0时:

    P1口默认Push-pull输出低,P0口默认OD输出低。



    当AD0=1,AD1=0时:

    P1_0到P1_3口默认Push-pull输出高,P1_4到P1_7口默认Push-pull输出低。

    P0_0到P0_3口默认OD输出高阻,P0_4到P0_7口默认OD输出低。




    当AD0=0,AD1=1时:

    P1_0到P1_3口默认Push-pull输出低,P1_4到P1_7口默认Push-pull输出高。

    P0_0到P0_3口默认OD输出低,P0_4到P0_7口默认OD输出高阻。




    当AD0= AD1=1时:

    P1_0到P1_3口默认Push-pull输出高,P1_4到P1_7口默认Push-pull输出高。

    P0_0到P0_3口默认OD输出高阻,P0_4到P0_7口默认OD输出高阻。



    FAQ

    FAQ0200045: AW9523B 用作GPIO口时需要注意什么?

    1. P1口可配置为输入或输出,push-pull模式。

    P0口可配置为输入或输出,push-pull模式或open-drain模式。

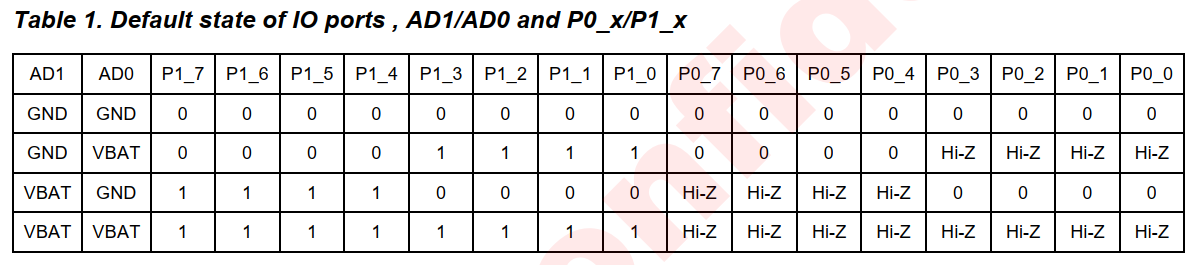

    P0/P1 在上电后默认状态和AD0/AD1接法有关,可参考下表。







    2. GPIO模式下每个I/O口最大带载能力为20mA。

    3. 可通过config_port0寄存器设置P0_0到P0_7作为输入或者输出模式;

    config_port1寄存器设置P1_0到P1_7作为输入输出模式。


    FAQ

    FAQ0200046: AW9523B 用作键盘输入时,需要注意什么?

    1. AW9623B用作键盘时,应用按键数最多不能超过64个KEY(8x8矩阵)。

    2. P1_0~P1_7 设定成输出,对按键逐行扫描;

    P0_0~P0_7 设定成输入,对按键逐列扫描,同时检测列状态。

    3. AW9523B 的中断输出和I2C 总线需要外接4.7KΩ上拉电阻,上拉电平大小和主控接口电平一致。

    FAQ

    FAQ0200047: AW9523B GPIO口可以任意配置吗?输入功能、输出功能和按键应用?

    1. 可以单独配置每个I/O口的输入/输出功能。

    2. 按键应用时需要通过键盘扫描方式,应用按键数最多不能超过64个KEY,可根据需要的按键数调整I/O口数量。

    3. 按键应用时建议把P0对应按键的端口设置为输入,把P1对应按键的端口设置为输出。


    FAQ

    FAQ0200048: AW9523B供电电压范围是多少?

    AW9523B 供电电压范围是2.5V~5.5V。

    如果做键盘扩展或I/O扩展,P0端口上拉需要与平台的I/O电平一致。

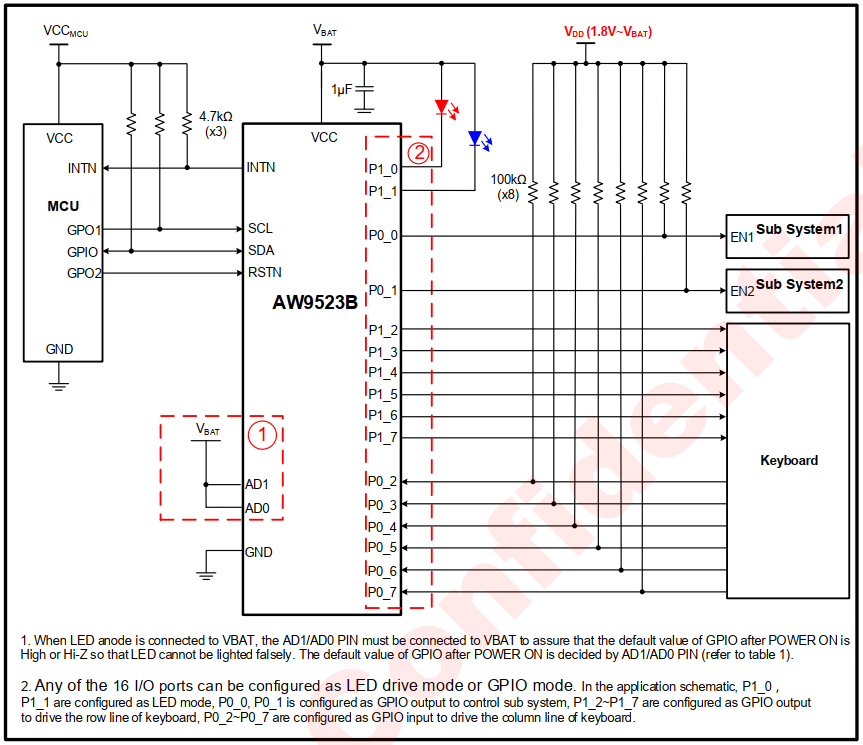

    如果驱动LED,LED阳极直接接到电池VBAT上,AD1/ADO PIN也连接到VBAT,以确保POWER ON后的GPIO默认值为High或Hi-Z,LED不会误亮。


    FAQ

    FAQ0200049: AW9523B P0无法输出高电平,如何解决?

    AW9523B,P0默认为 open-drain 模式,P1默认为push-pull模式。

    P1可以正常输出高电平,但P0无法输出高电平,需要外部上拉才能输出高电平。

    此外,软件配置0x11寄存器,配置成0x10,使P0为push-pull模式,也可以实现输出高电平。


    • <<
