AWR5005DNR-Q1

产品手册：

在线预览 - AWR5005DNR-Q1 - 产品手册

参考价格

1-99￥5.77
100-249￥4.73
250-499￥3.81
500-999￥3.00
1000+￥2.31

产品详细信息

参数

Frequency (GHz)	GNSS L1&L2&L5
VCC (Min) (V)	1.5
VCC (Max) (V)	3.6
Gain(dB)	18.2
NF(dB)	0.7
Icc (mA)	7
Temperature	-40℃~105℃
P1dB (dBm)	-11
Package (mm)	DFN 1.5X1.0-6L

封装 | 引脚 | 尺寸

DFN 1.5X1.0-6L

特性

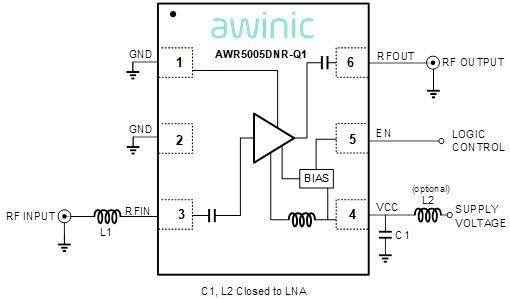

1.AEC-Q100 in Progress 2.Operation frequencies: L1 Band: 1550MHz to 1615MHz,L2&L5 Band: 1164MHz to 1300MHz 3.High power gain:18.8dB@ L1 Band,19.5dB@ L2 Band,19.7dB@ L5 Band 4.Low noise figure:0.69dB@ L1 Band,0.68dB@ L2 Band,0.7dB@ L5 Band 5.Requires only one input matching inductor for L1 band while additional output matching capacitor and inductor are needed for L2/L5 band 6.Supply voltage: 1.5V to 3.6V 7.DFN 1.5X1.0-6L package 8.Broadband design ensures the functionality of all GNSS signals within 1164 to 1615 MHz with the same matching

技术文档

类型	项目标题	语言	日期
产品手册	DS_AWR5005-Q1_EN_V1.0	英文	2025-12-18
产品设计指南	AWR5005DNR-Q1 Hardware Design Guide	英文	2026-07-14
技术帖	一文看懂GNSS全球导航卫星系统	中文	2024-08-19
