AWR15175DNR

产品手册：

在线预览 - AWR15175DNR - 产品手册

参考价格

1-99￥0.65
100-249￥0.54
250-499￥0.43
500-999￥0.34
1000+￥0.26

产品详细信息

参数

Frequency (GHz)	GPS L1（1.55~1.61GHz）；L2&L5（1.16~1.3GHz）
VCC (Min) (V)	1.08
VCC (Max) (V)	3.1
Gain(dB)	18.5
NF(dB)	0.55
Icc (mA)	6
Temperature	-40℃~105℃
P1dB (dBm)	-10
Package (mm)	DFN 1.1X0.7-6L

封装 | 引脚 | 尺寸

DFN 1.1X0.7-6L

特性

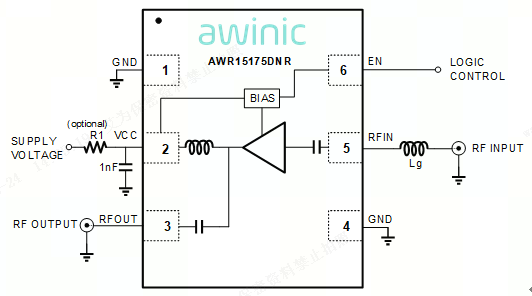

1. Operation frequencies: a) L1 Band: 1550MHz to 1615MHz b) L2&L5 Band: 1160MHz to 1300MHz 2. Low noise figure: a) 0.55dB@ L1 Band b) 0.6dB@ L2&L5 Band 3. High power gain: a) 19dB@ L1 Band b) 21dB@ L2&L5 Band 4. Require only one input matching inductor 5. Supply voltage: 1.08V to 3.1V 6. DFN 1.1X0.7-6L package
