AWP3710DADJCDNR

产品手册：

在线预览 - AWP3710DADJCDNR - 产品手册

参考价格

1-99￥1.08
100-249￥0.88
250-499￥0.71
500-999￥0.56
1000+￥0.43

产品详细信息

参数

Load Current (Max) (mA)	1000
Power Supply (Min) (V)	1.6
Power Supply (Max) (V)	5.5
Vout (Min) (V)	0.8
Vout (Max) (V)	4.5
Iq (Typ) (μA)	140
Vdropout (mV)	141@VOUT=3.3V,IOUT=1A
PSRR @1KHz(dB)	70@IOUT=30mA
Output Noise (μVrms)	23@IOUT=30mA
Discharge	YES
Output options	ADJ
Temperature	-40℃~125℃
IO Level (V)	1.8
Package (mm)	DFN 2X2-6L

封装 | 引脚 | 尺寸

DFN 2X2-6L

特性

 Input voltage range: 1.6V to 5.5V  Adjustable output of 0.8V~4.5V  Rated output current: 1A,when VIN - VOUT(SET)>1V rated output current reduce to 750mA  Quiescent current: typical 140µA  Typical 0.3µA shutdown current  Typical 141mV dropout voltage (IOUT=1A, 3.3V output)  Power supply rejection ratio: typical 70dB (IOUT=30mA, freq=1kHz)  Noise: typical 23µVrms (IOUT=30mA, BW=10Hz to 100kHz)  Built-in output short protection: typical 130mA when output short to ground  Output auto discharge function version available  DFN 2mm×2mm×0.75mm-6L package

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AWP3710YXXXC_EN_V1.0		英文		2026-06-03
	可靠性报告	Reliability Qualification Report For AWP3710DADJCDNR		英文		2026-06-15

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

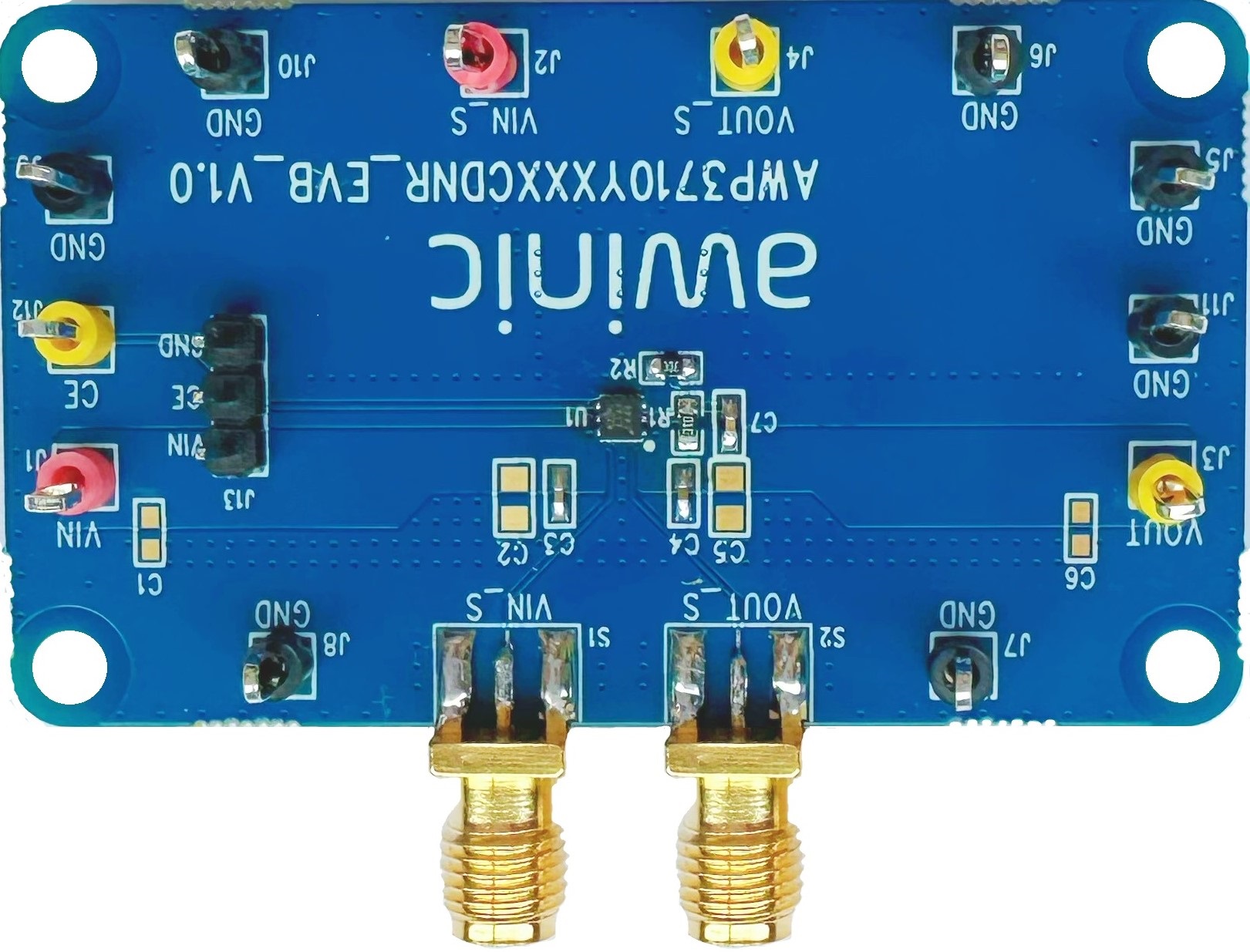

AWP3710YXXXCDNR_EVB_V1.0 — AWP3710YXXXCDNR EVB是艾为一款低Dropout、高PSRR LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试

使用于LDO AWP3710YXXXCDNR的EVB评估板。

了解详情

硬件开发

评估板

AWP3710YXXXCDNR_EVB_V1.0 — AWP3710YXXXCDNR EVB是艾为一款低Dropout、高PSRR LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试

使用于LDO AWP3710YXXXCDNR的EVB评估板。

了解详情
