AWP32107DNR

Over-Voltage Protection Load Switch with Ideal Diode True Reverse Current Blocking

产品手册：

产品详细信息

参数

Default OVP Threshold (V)	24
Number of PIN	12
Surge Protection (V)	45
Continuous current of switch IN-OUT （Max）（A）	8
Ron (mΩ)	17
Input DC Withstand Voltage (V)	38
OVP Response Time (ns)	100
Temperature	-40℃~85℃
IO Level (V)	1.8
Package (mm)	DFN 3X3-12L

封装 | 引脚 | 尺寸

DFN 3X3-12L

特性

Wide Input Voltage range from 3.4V to 23V 8A continuous current capability 20A peak current for 10ms @ 2% duty cycle VIN and VOUT are rated 38V Abs max Integrated ultra-low Ron switch: typical 17mΩ Over-Voltage Protection turn-off response: typical 100ns Ideal Diode Reverse-Current Protection (IDRCP) Programmable soft-start VIN Under-Voltage Lockout (UVLO) VIN Over-Voltage Lockout (OVLO) Over-Temperature Protection (OTP) Short Circuit Protection IEC 61000-4-2 Contact discharge:±8kV IEC 61000-4-5: 45V on VIN and VOUT, no cap Thermally enhanced DFN 3x3-12L package

技术文档

类型	项目标题	语言	日期
产品设计指南	AWP32107 硬件设计指南	中文	2025-12-24
产品设计指南	AWP32107 Hardware Design Guide	英文	2025-12-24
产品手册	DS_AWP32107_EN_V1.5	英文	2026-06-08
新品发布	【新品发布】AI PC快充防护再进阶！艾为电子推出Type‑C OVP系列产品	中文	2026-07-01

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

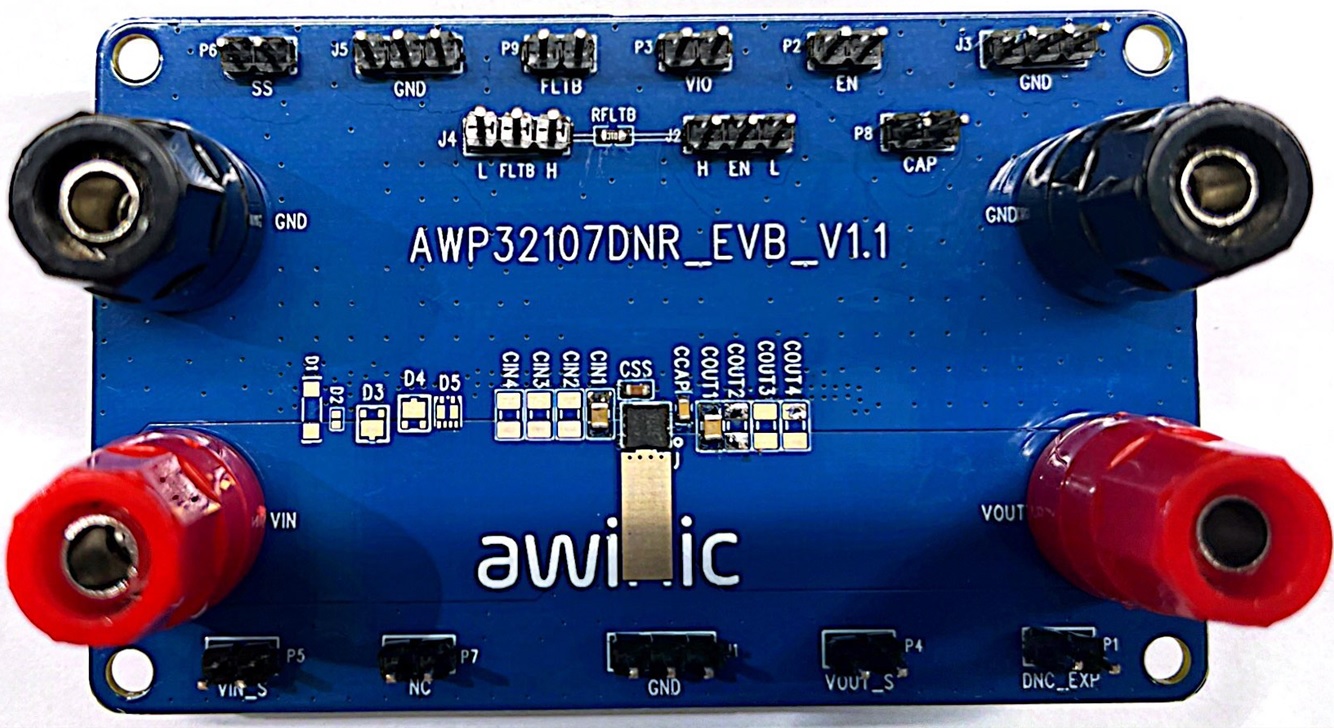

AWP32107DNR_EVB_V1.1 — AWP32107DNR是一款具有理想二极管反向电流保护功能的过压保护负载开关，集成了输入欠压锁定、过温保护、过压保护、理想二极管反向电流保护、短路保护、可编程软起时间以及电源状态指示等功能。芯片关键测试点均在AWP32107DNR DEMO板上单独引出，方便演示和测试。

AWP32107DNR EVB 是OVP产品AWP32107DN的评估板。

了解详情

硬件开发

评估板

AWP32107DNR EVB 是OVP产品AWP32107DN的评估板。

了解详情
