AW9543TSR

产品手册：

产品详细信息

参数

Channel	2
Addresses	4
Reset	√
Interrupt	√
I2C Frequency（kHZ)	400
Temperature	-40℃~125℃
Power Supply (Min) (V)	1.65
Power Supply (Max) (V)	5.5
Package (mm)	TSSOP-14L

封装 | 引脚 | 尺寸

TSSOP-14L

特性

 1-to-2 bidirectional translating switches  I2C bus and SMBus compatible  Two Active-Low Interrupt Inputs  Active-Low Interrupt Output  Active-Low Reset Input  Two address pins, allowing up to four devices on the I2C bus  Channel selection through an I2C bus, in any combination  Power up with all switch channels deselected  Low RON switches  400kHz I2C interface  Allows voltage-level translation between 1.8V, 2.5V, 3.3V and 5V buses  1.65V~5.5V power supply  5.5V tolerant inputs  No glitch on power up  Supports hot insertion  Low standby current  TSSOP-14L package

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AW9543_EN_V1.0		英文		2026-06-16
	产品设计指南	AW954X Hardware Design Guide		中文		2026-06-17

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

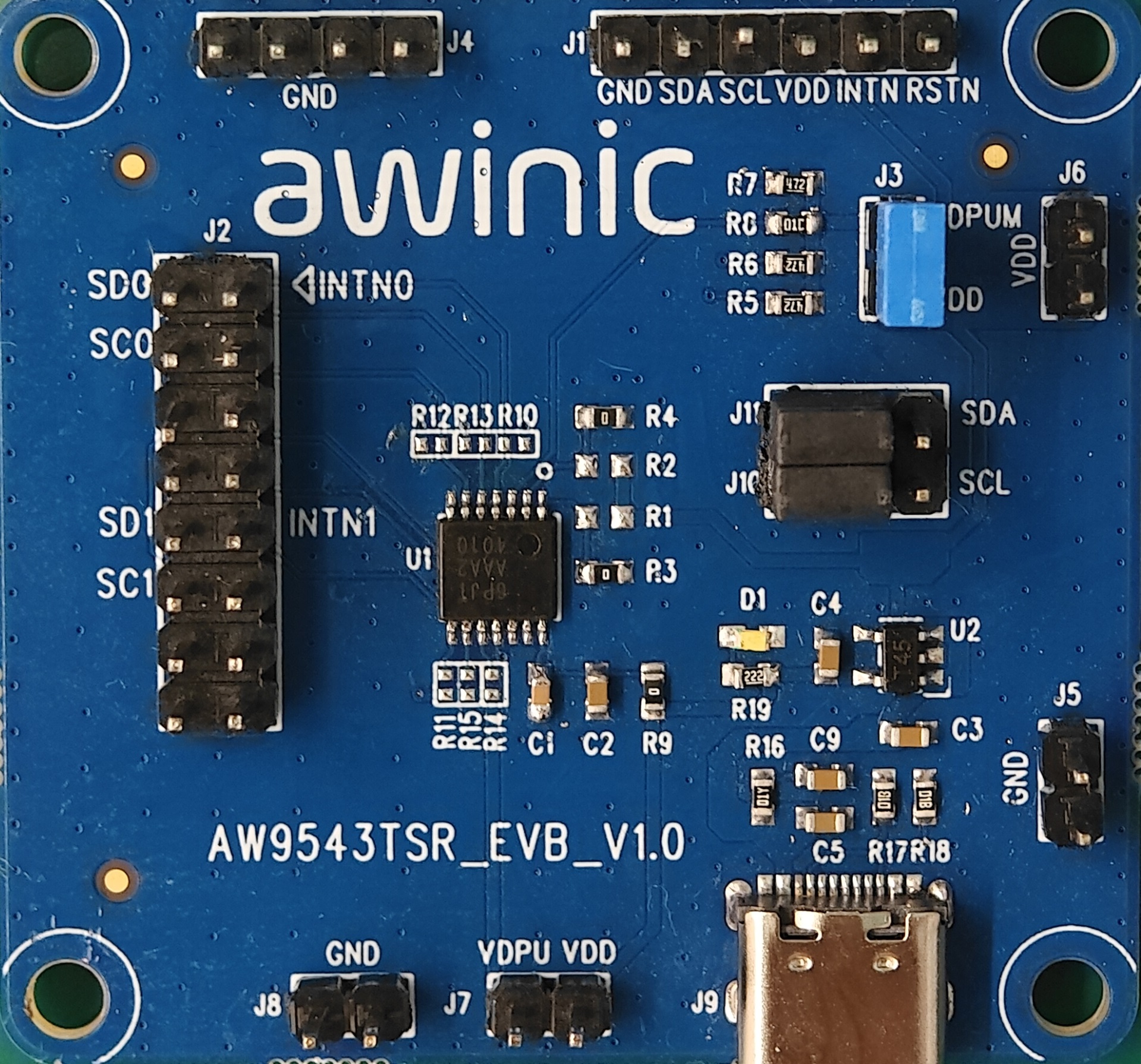

AW9543TSR_EVB_V1.0 — AW9543TSR_EVB_V1.0是艾为I2C双路双向转换开关的功能评估展示板。

适用于艾为I2C双路双向转换开关的功能评估展示板。

了解详情

软件开发

应用软件和框架

AW954X_Driver — AW954X 系列Android和其他驱动

AW954X 系列Android和其他驱动，包含Sample Code、移植说明、调试指南等

了解详情
