AW88271CSR

I2S/TDM 输入，10.25V 升压数字智能 K 类音频放大器，具备扬声器电压和电流检测功能

产品手册：

在线预览 - AW88271CSR - 产品手册在线预览 - AW88271CSR - 产品手册

参考价格

1-99￥9.46
100-249￥7.76
250-499￥6.24
500-999￥4.92
1000+￥3.78

产品详细信息

参数

Power Supply (Min) (V)	2.3
Power Supply (Max) (V)	5.5
Digital Supply (Min) (V)	1.65
Digital Supply (Max) (V)	1.95
IO Supply (Min) (V)	1.1
IO Supply (Max) (V)	1.95
PVDD Voltage(V)	10.25
Boost Type	Adaptive Boost
PO(W) （8&THD=1%）	5.4
SPK Noise(uV)	11
DSP	NO
Protection	MEC+TPC
Control Interface	IIC
RCV mode	YES
RCV Noise(uV)	8
Temperature	-40℃~105℃
Package (mm)	WLCSP 1.838X1.838-25B

封装 | 引脚 | 尺寸

WLCSP 1.838X1.838-25B

特性

智能升压技术，总效率高达 89% 高射频噪声抑制，彻底消除 TDD 噪声低噪声：8μV THD+N：0.02% 通过 I2S/TDM 接口实现扬声器电压和电流监测与反馈支持 4Ω 扬声器强大的POP声抑制功能音量控制（从 -96dB 到 0dB） I2S/TDM 接口： I2S、左对齐和右对齐模式支持 1/2/4/6/8 时隙 TDM 输入采样率范围：8kHz 至 192kHz 数据位宽：16~32 位支持超声应用，采样频率≥48kHz I2C 总线控制接口电源供应： VBAT：2.3V-5.5V DVDD：1.65V~1.95V VDDIO：1.1V~1.95V 电池欠压保护短路保护、过温保护、欠压保护和过压保护 WLCSP 1.838mm X 1.838mm-25B 封装

说明

The AW88271 is an I2S/TDM input, high efficiency digital Smart K audio amplifier with an integrated 10.25V smart boost converter. Due to its 8μV noise floor and ultra-low distortion, clean listening is guaranteed. It can deliver 5.4W output power into an 8Ω speaker at 1% THD+N. The AW88271 integrates a high-efficiency smart boost converter as the Class-D amplifier supply rail. The output voltage of boost converter can be adjusted smartly according to the input amplitude, which extremely improves the efficiency without clipping distortion. The AW88271 features high RF suppression and eliminates TDD noise completely benefited from the digital audio input interface. General settings are communicated via an I2C-bus interface, and the device address is configurable. The AW88271 offers Short Circuit Protection, Over-Temperature Protection, Under-Voltage Protection and Over-Voltage Protection to protect the device. AW88271 is available in a WLCSP 1.838mm X 1.838mm-25B package.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW88271CSR Hardware Design Guide	中文	2025-05-29
产品设计指南	DG_AW88271_Software_Design_Guide	中文	2026-01-15
产品设计指南	DG_AW88271_Software_Design_Guide	英文	2026-01-16
Checklist	CL_XX客户_XX项目_AW88271CSR_Customer_CN_V1.1	中文	2026-02-02
产品手册	DS_AW88271_CN_V1.1	中文	2026-10-16
产品手册	DS_AW88271_EN_V1.1	英文	2026-10-16
技术帖	【技术帖】音频无声故障全流程排查指南来啦！	中文	2026-07-28
新品发布	【新品发布】艾为重磅发布新一代小封装、超低功耗、全适配硅负极电池智能数字音频功放	中文	2025-07-15
技术帖	【技术贴】便携式智能音箱音频解决方案	中文	2024-06-21

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

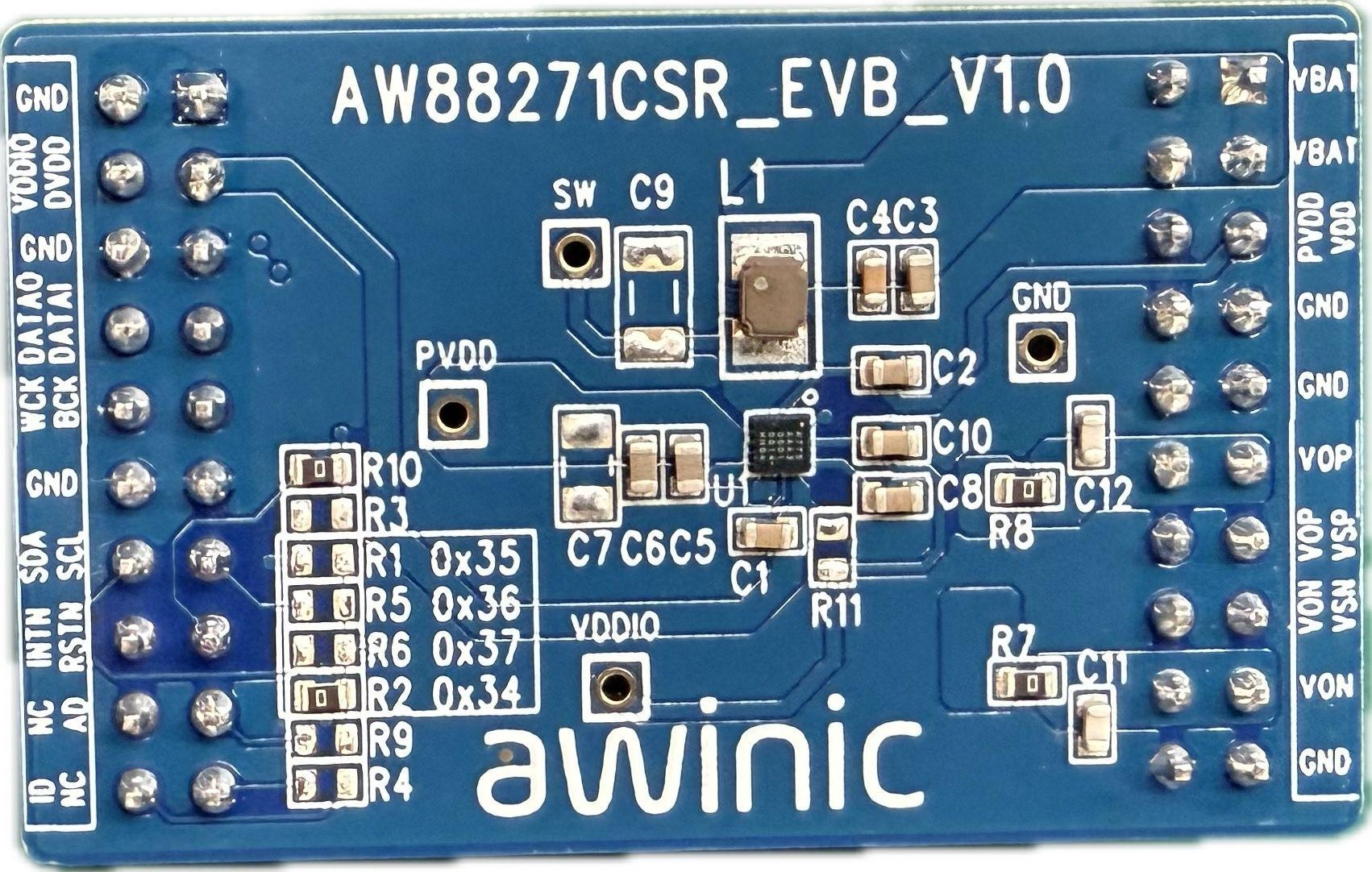

AW88271CSR_EVB_V1.0 — AW88271CSR_EVB_V1.0小板是艾为数字功放演示板，配合Digital_EVB_MB母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88271CSR的EVB评估板

了解详情

软件开发

应用软件和框架

AW88271_GUI — AW88271 产品调试GUI插件

AW88271 产品调试GUI插件。需要安装AwinicSCPV4使用。

了解详情

驱动程序或库

AW882XX_Driver_MTK_Android_V2.0.13 — AW882XX系列智能功放Android MTK平台驱动

了解详情

驱动程序或库

AW882XX_Driver_Qcom_Android_V2.0.13 — AW882XX系列智能功放Android Qcom平台驱动

了解详情

驱动程序或库

AW882XX_Driver_Sprd_Android_V2.0.13 — AW882XX系列智能功放Android Sprd平台驱动

了解详情

应用软件和框架

AwinicSCPV4_GUI — AwinicSCPV4 智能化调试工具

AwinicSCPV4 是一款智能化调试工具，专为艾为产品设计，用于产品的配置和调试过程。直观的界面和人性化的操作可帮助客户缩短开发周期，快速的完成系统集成。

了解详情

硬件开发

评估板

AW88271CSR_EVB_V1.0 — AW88271CSR_EVB_V1.0小板是艾为数字功放演示板，配合Digital_EVB_MB母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88271CSR的EVB评估板

了解详情
