AW88252FCR

I2S/TDM Input, 9.5V BOOST Digital Smart K Audio Amplifier

产品手册：

产品详细信息

参数

Power Supply (Min) (V)	2.3
Power Supply (Max) (V)	5.5
Digital Supply (Min) (V)	1.65
Digital Supply (Max) (V)	1.95
IO Supply (Min) (V)	1.1
IO Supply (Max) (V)	1.95
PVDD Voltage(V)	9.8
Boost Type	Adaptive Boost
PO(W) （8&THD=1%）	5.2
SPK Noise(uV)	11
DSP	NO
Protection	MEC+AGC
Control Interface	IIC
RCV mode	YES
RCV Noise(uV)	7.8
Temperature	-40℃~105℃
Package (mm)	FCQFN 2X2-16L

封装 | 引脚 | 尺寸

FCQFN 2X2-16L

特性

Smart BOOST with total efficiency up to 87% High RF noise suppression, eliminate the TDD noise completely Low noise: 7.8μV THD+N: 0.025% Supports 4Ω Speaker Extensive Pop-Click Suppression Volume control (from -96dB to 0dB) I2S/TDM interface： I2S, Left-Justified and Right-Justified Supports 1/2/4/6/8 slots TDM Input Sample Rates from 8kHz to 192kHz Data Width: 16~32 Bits Ultrasonic support with sample frequency of ≥48kHz I2C-bus control interface Power Supplies： VBAT: 2.3V-5.5V DVDD: 1.65V~1.95V Battery Brown Out Protection Short-Circuit Protection, Over-Temperature Protection, Under-Voltage Protection and Over-Voltage Protection FCQFN 2mm X 2mm-16L package

技术文档

类型	项目标题	语言	日期
产品设计指南	AW88252FCR Hardware Design Guide	中文	2025-07-25
产品手册	DS_AW88252FCR_EN_V1.1	英文	2026-02-27
产品设计指南	AW88252_Software_Design_Guide	英文	2026-04-22
产品设计指南	AW88252_Software_Design_Guide	中文	2026-04-22
技术帖	【技术贴】便携式智能音箱音频解决方案	中文	2024-06-21

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

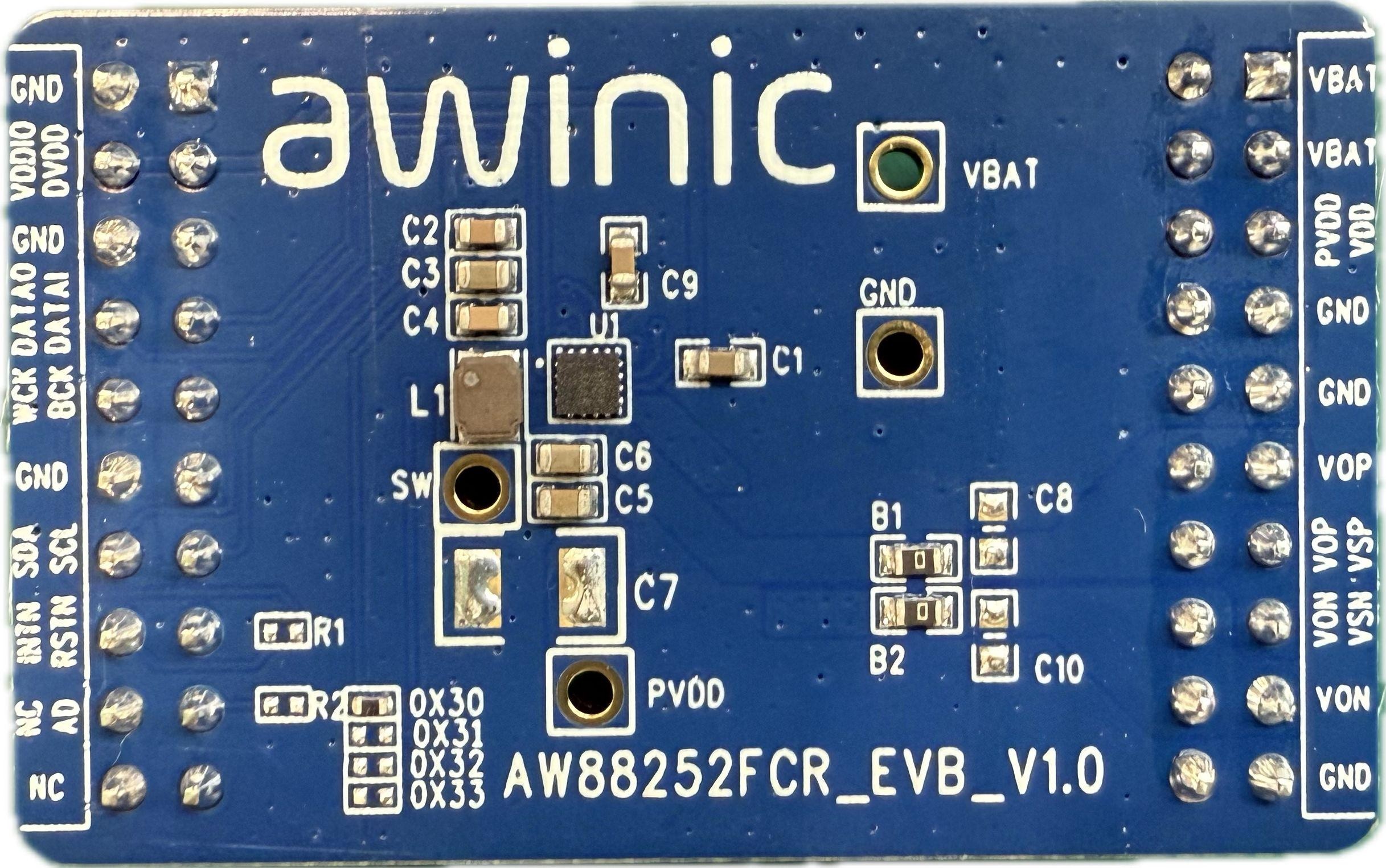

AW88252FCR_EVB_1.0 — AW88252FCR_EVB_V1.0小板是艾为数字功放演示板，配合Digital_EVB_MB母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88252FCR的EVB评估板

了解详情

软件开发

应用软件和框架

AW88252_GUI — AW88252FCR 产品调试GUI插件

AW88252FCR 产品调试GUI插件。需要安装AwinicSCPV4使用。

了解详情

驱动程序或库

AW882XX_Driver — AW882XX 系列Android和其他驱动

AW882XX系列Android和其他驱动，包含代码、移植说明等

了解详情

应用软件和框架

AwinicSCPV4_GUI — AwinicSCPV4 智能化调试工具

AwinicSCPV4 是一款智能化调试工具，专为艾为产品设计，用于产品的配置和调试过程。直观的界面和人性化的操作可帮助客户缩短开发周期，快速的完成系统集成。

了解详情

硬件开发

评估板

AW88252FCR_EVB_1.0 — AW88252FCR_EVB_V1.0小板是艾为数字功放演示板，配合Digital_EVB_MB母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88252FCR的EVB评估板
