AW39106PLR

产品手册：

在线预览 - AW39106PLR - 产品手册

参考价格

1-99￥11.54
100-249￥9.46
250-499￥7.61
500-999￥6.00
1000+￥4.61

产品详细信息

参数

Data Rate (Max) (Mbps)	300
VCCA (Min) (V)	1.08
VCCA (Max) (V)	1.98
VCCB (Min) (V)	1.62
VCCB (Max) (V)	3.63
ICCA+ICCB (Max) (μA)	20
Channel	5
Support	Push-Pull
Temperature	-40℃~85℃
Transmission Direction	Auto
Package (mm)	FOPLP 1.465X1.465-16B

封装 | 引脚 | 尺寸

FOPLP 1.465X1.465-16B

特性

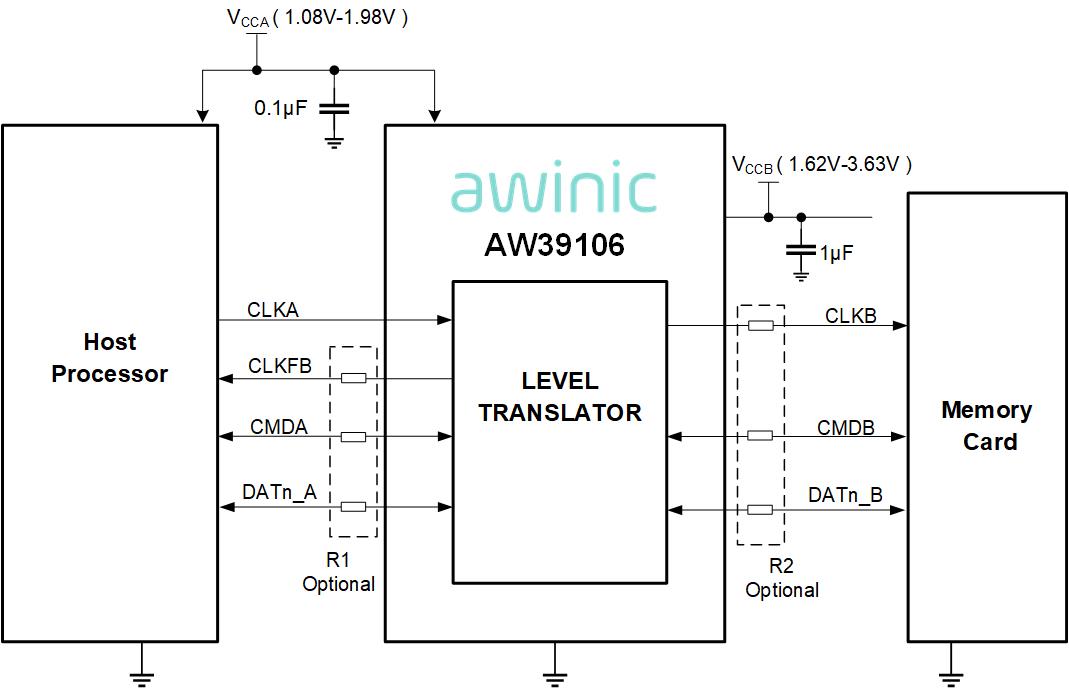

Supports up to 300MHz clock rate ⚫ SD 3.0 spec-compliant voltage translation to support DDR200, SDR104, SDR50, DDR50, SDR25, SDR12, High-Speed and Default-Speed modes ⚫ Host side interface voltage support 1.08V to 1.98V ⚫ SD side interface voltage support 1.62V to 3.63V ⚫ Auto direction sensing ⚫ Integrated pull-up and pull-down resistors: no external resistors required ⚫ ESD protection on card side ➢ ±8kV IEC61000-4-2, contact mode ➢ ±15kV IEC61000-4-2, air-discharge mode

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AW39106_EN_V1.0		英文		2026-06-03
	产品设计指南	AW39106硬件设计指南		中文		2026-06-10

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

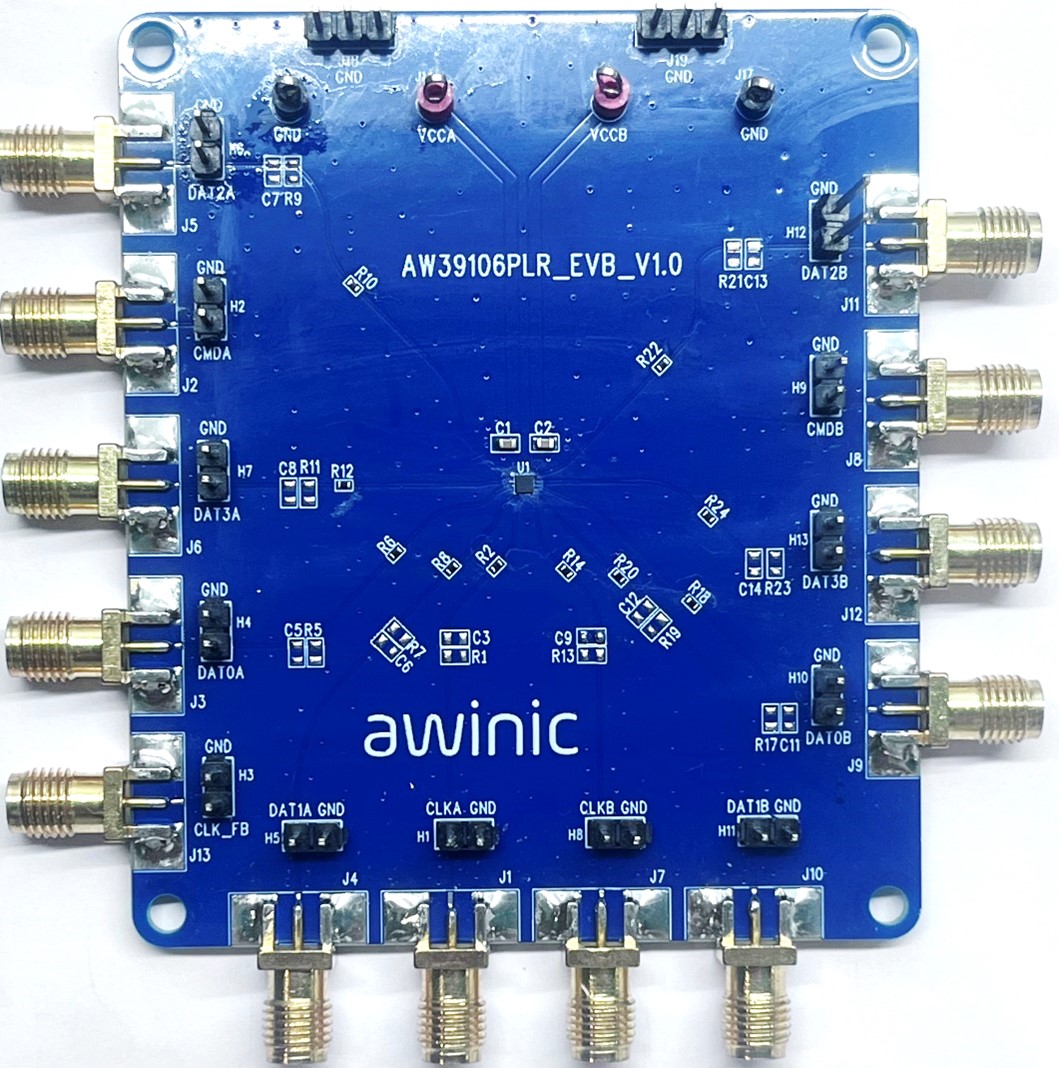

AW39106PLR_EVB_V1.0 — AW39106 EVB是艾为一款用于SD卡的电平转换芯片测试板

电平转换芯片AW391006的EVB评估板

了解详情

硬件开发

评估板

AW39106PLR_EVB_V1.0 — AW39106 EVB是艾为一款用于SD卡的电平转换芯片测试板

电平转换芯片AW391006的EVB评估板

了解详情
