AW37506QNR

260mA Single Inductor - Dual Output Power Supply

产品手册：

在线预览 - AW37506QNR - 产品手册

参考价格

1-99￥11.54
100-249￥9.46
250-499￥7.61
500-999￥6.00
1000+￥4.61

产品详细信息

参数

Power Supply (Min) (V)	2.7
Power Supply (Max) (V)	5
Vout_POS (Min) (V)	4
Vout_POS (Max) (V)	6.5
Vout_NEG (Min) (V)	-6.5
Vout_NEG (Max) (V)	-4
Load Current_POS (mA)	300
Load Current_NEG (mA)	260
Temperature	-40℃~85℃
IO Level (V)	1.2
Package (mm)	QFN 3.5X3.5-20L

封装 | 引脚 | 尺寸

WBQFN 3.5X3.5-20L(0.75)

特性

 2.7V to 5.0V Input Voltage  Dual Regulated Output Using Single Inductor  Positive Output Voltage Range: 4.0V to 6.5V (100mV/Step)  Negative Output Voltage Range: -6.5V to -4.0V (100mV/Step)  Maximum Output Current: 260mA  Outstanding Combined Efficiency η > 80% at IOUT > 10 mA η > 85% at IOUT > 40 mA  Outstanding Transient Response & Line Regulation  ±2.0% Output Voltage Accuracy  Shut-Down Supply Current: 1μA  Under-Voltage Lock-Out and Thermal Shutdown  WBQFN 3.5mm×3.5mm×0.75mm-20L Package

技术文档

类型	项目标题	语言	日期
产品设计指南	AW3750XX Hardware Design Guide	中文	2024-12-16
产品手册	DS_AW37506_EN_V1.0	英文	2024-12-24
产品设计指南	AW3750X_Software_Design_Guide	中文	2025-08-12
产品设计指南	AW3750X_Software_Design_Guide	英文	2025-08-12

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

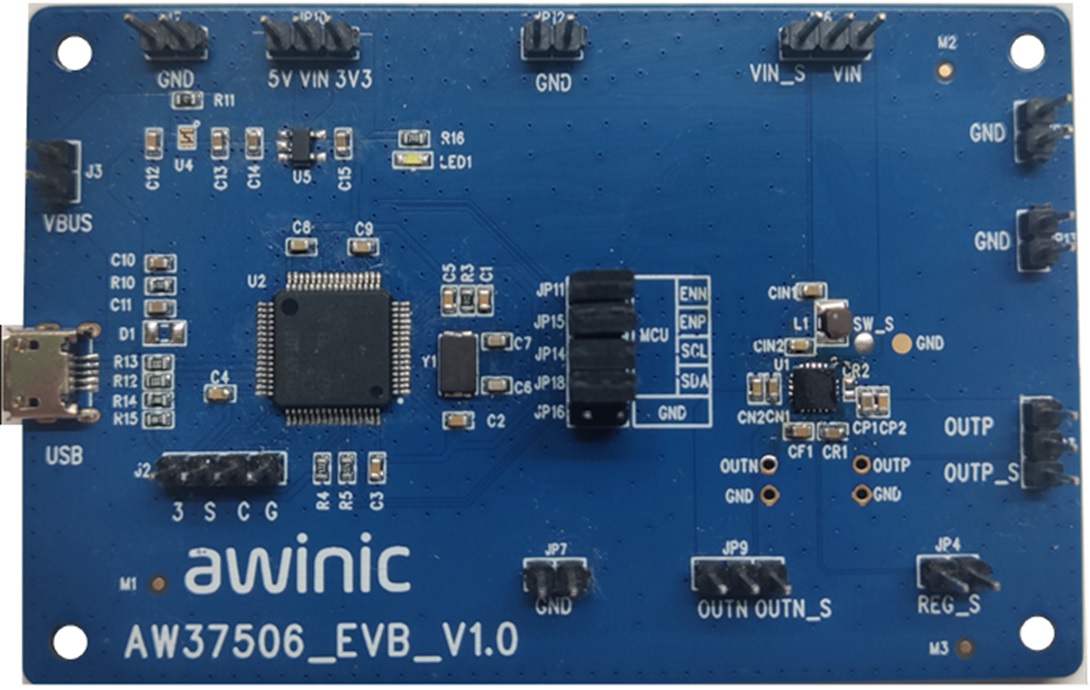

AW37506_EVB_V1.0 — AW37506_EVB_V1.0是艾为LCD屏偏压驱动IC的功能验证EVB板。
