AW37420DNR

5V 同步降压转换器

产品手册：

在线预览 - AW37420DNR - 产品手册在线预览 - AW37420DNR - 产品手册

参考价格

1-99￥2.69
100-249￥2.21
250-499￥1.78
500-999￥1.40
1000+￥1.08

产品详细信息

参数

Power Supply (Min) (V)	2.5
Power Supply (Max) (V)	5.5
IQ (μA)	35
Load Current (Max) (A)	2
Vout (Min) (V)	0.6
Vout (Max) (V)	5.5
Control Interface	GPIO
EMI Optimization	NO
Temperature	-40℃~85℃
Special Function	PWM Mode Power Good PSM Mode
Package (mm)	DFN 2X2-8L

封装 | 引脚 | 尺寸

DFN 2X2-8L

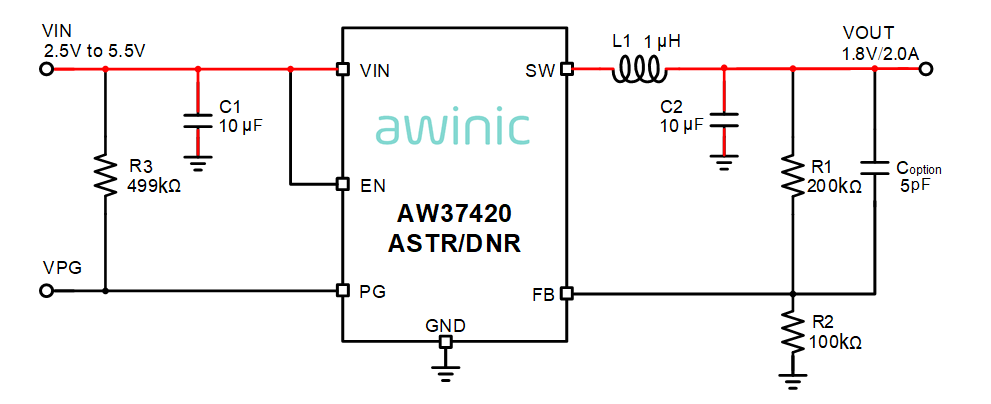

特性

效率高达 95% 2.5V 至 5.5V 输入电压范围输出电压可调，范围从 0.6V 至 VIN 低导通电阻开关：110 mΩ / 75 mΩ 典型开关频率 1.5MHz 最大输出电流 2A 100% 占空比下的低压差轻载高效节能模式 35μA 工作静态电流电源正常输出过流保护过温保护内部软启动提供 DFN 2X2-8L、SOT23-5L 和 SOT23-6L 封装

说明

The AW37420 is a synchronous step-down buck DC-DC converter with high efficiency and low power consumption. The device integrates switches capable of delivering an output current up to 2 A. The device operates at typically 1.5 MHz frequency pulse width modulation (PWM) at moderate to heavy load currents. At light load, the device automatically converts to Power Save Mode (PSM) to maintain high efficiency over the entire load current range. In shutdown, the current consumption less than 2 μA. The AW37420 provides an adjustable output voltage via an external resistor divider. It has internal soft start circuit to limit the inrush current during startup. Other features like over current protection, over temperature protection and power good are built-in. The device is available in DFN 2X2-8L, SOT23-5L and SOT23-6L package.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW37420 Hardware Design Guide	中文	2023-06-09
产品手册	DS_AW37420_CN_V1.4	中文	2026-09-23
产品手册	DS_AW37420_EN_V1.4	英文	2026-09-23
技术帖	【技术贴】DC/DC的FB引脚作用详解	中文	2024-07-05

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

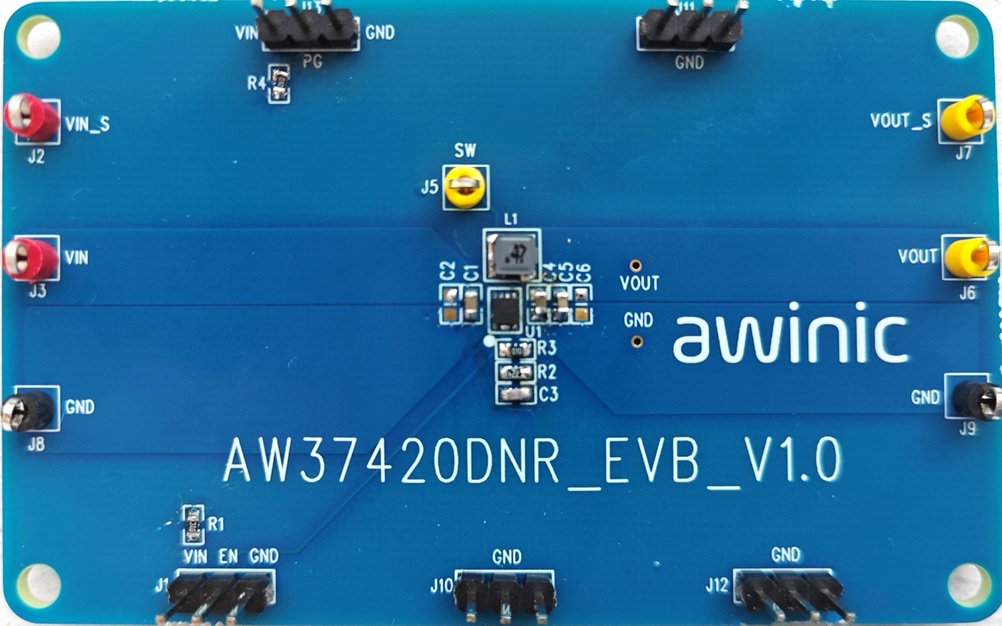

AW37420DNR_EVB_V1.0 — AW37420DNR EVB是针对AW37420DNR通用DC-DC功能设计的演示板，主要包含输入、输出等功率引脚（测试点）和各配置引脚。

用于高效同步Buck AW37420DNR的EVB评估主板。
