AW37007CSR

7-Channel LDO PMIC For Camera Applications

产品手册 :

在线预览 - AW37007CSR-英语版 - 产品手册

参考价格：

1-99￥4.87
100-249￥3.99
250-499￥3.21
500-999￥2.53
1000+￥1.95

产品详细信息

Load Current (mA)	LDO1/2: 1.5A LDO3/4/6: 0.4A LDO5/7:0.7A
Channel	7
Power Supply (Min) (V)	VIN12: 0.6 VIN3-7: 1.8
Power Supply (Max) (V)	VIN12: 3 VIN3-7: 5.5
Vout (V)	LDO1/2: 0.496V~1.512V LDO3-7: 1.504V~3.544V
Vdropout (mV)	LDO1/2 : 120@1.5A LDO3/4/6 : 100@0.3A LDO5/7: 135@0.6A
Iq (Typ) (μA)	44
PSRR @1KHz(dB)	LDO1/2: 78 @150mA LDO3~7: 92@100mA
Output Noise (μVrms)	LDO1/2: 80@20mA LDO3~7: 10@20mA
Discharge	Programmable
Output options	Programmable
Temperature	-40℃~85℃
IO Level (V)	1.2
Package (mm)	WLCSP 1.821X1.405-20B

WLCSP 1.821X1.405-20B

 VIN12 input voltage range: 0.6V to 3V  LDO1/2 output voltage range: 0.496V~1.512V@8mV/step  LDO1/2 dropout voltage: 120mV@1.2V, 1.5A  LDO1/2 output drive capability: 1.5A  LDO1/2 PSRR to VINx: typical 78dB (IOUT=150mA, freq=1kHz)  LDO1/2 PSRR to VSYS: typical 80dB (IOUT=150mA, freq=1kHz)  VIN34~VIN7 input voltage range: 1.8V to 5.5V  LDO3~7 output voltage range: 1.504V~3.544V@8mV/step  LDO3/4/6 dropout: 100mV@2.8V, 300mA  LDO5/7 dropout: 135mV@2.8V, 600mA  LDO3/4/6 output drive capability: 400mA  LDO5/7 output drive capability: 700mA  LDO3~7 PSRR to VINx: typical 92dB (IOUT=100mA, freq=1kHz)  LDO3~7 PSRR to VSYS: typical 95dB (IOUT=100mA, freq=1kHz)  LDO3~7 noise: typical 10µVrms (IOUT=20mA, BW=10Hz to 100kHz)  VSYS input voltage range: 2.5V to 5.5V  Fault Interrupt  Built-in OCP, OTP,UVP and UVLO protection  Programmable power up sequence  WLCSP 1.821mm×1.405mm-20B package

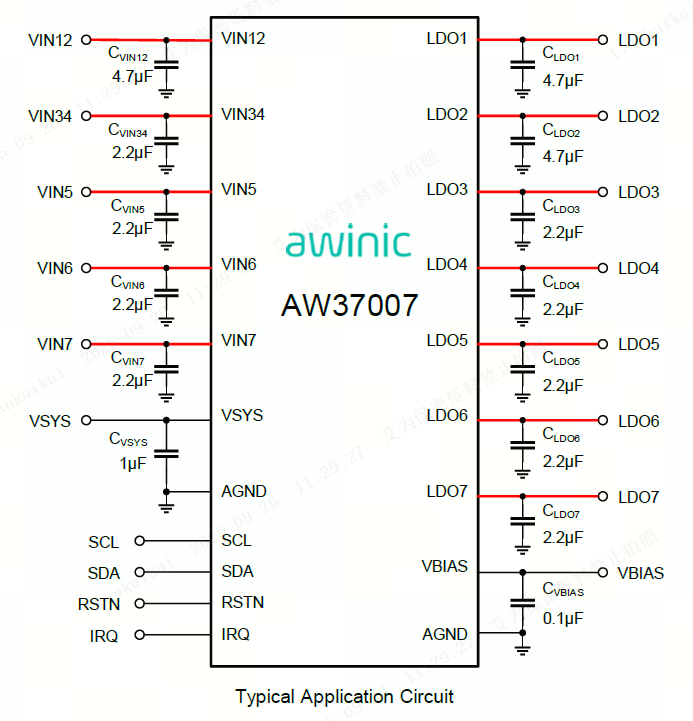

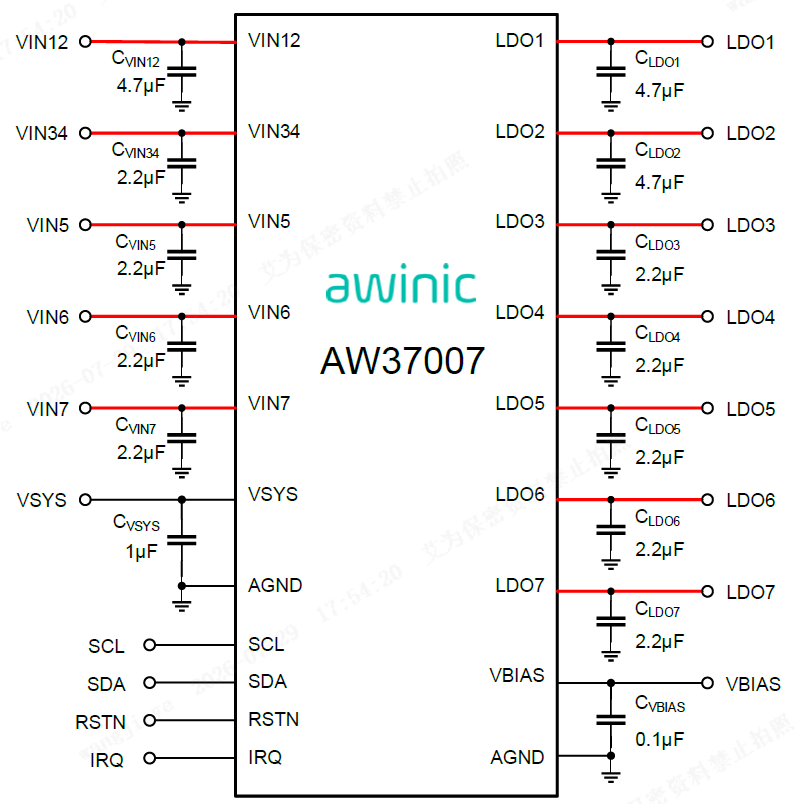

AW37007 is a 7-ch integrated LDO PMIC for camera applications. The PMIC has 2 low dropout LDOs for high current DVDD and 5 high PSRR LDOs for noise-sensitive power rails. The AW37007 has 5 independent input pins for individual LDOs; VIN12 is for LDO1 and LDO2; VIN34 is for LDO3 and LDO4; VIN5 for LDO5, VIN6 for LDO6 and VIN7 for LDO7. The AW37007 has a separate system input, VSYS, which is the bias pin for the LDOs. The output voltage and power-up sequence of LDOs can be set through the I2C interface. The AW37007 also integrates the fault monitoring features with interrupt indication. The 7-bit I2C address of the device is 011 0101 by default but can be reprogrammed so that multiple devices can be connected to the same I2C bus. The AW37007 is available in WLCSP 1.821mm × 1.405mm-20B package.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW37007硬件设计指南	中文	2025-09-26
产品手册	DS_AW37007_EN_V1.0	英文	2025-10-17
技术帖	【技术贴】旗舰机多摄供电内卷？艾为7合1 LDO直接开“稳供电 buff”！	中文	2026-01-06
新品发布	【新品发布】多摄设备供电新标杆！艾为电子7路高性能LDO PMIC重磅发布	中文	2025-12-22

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

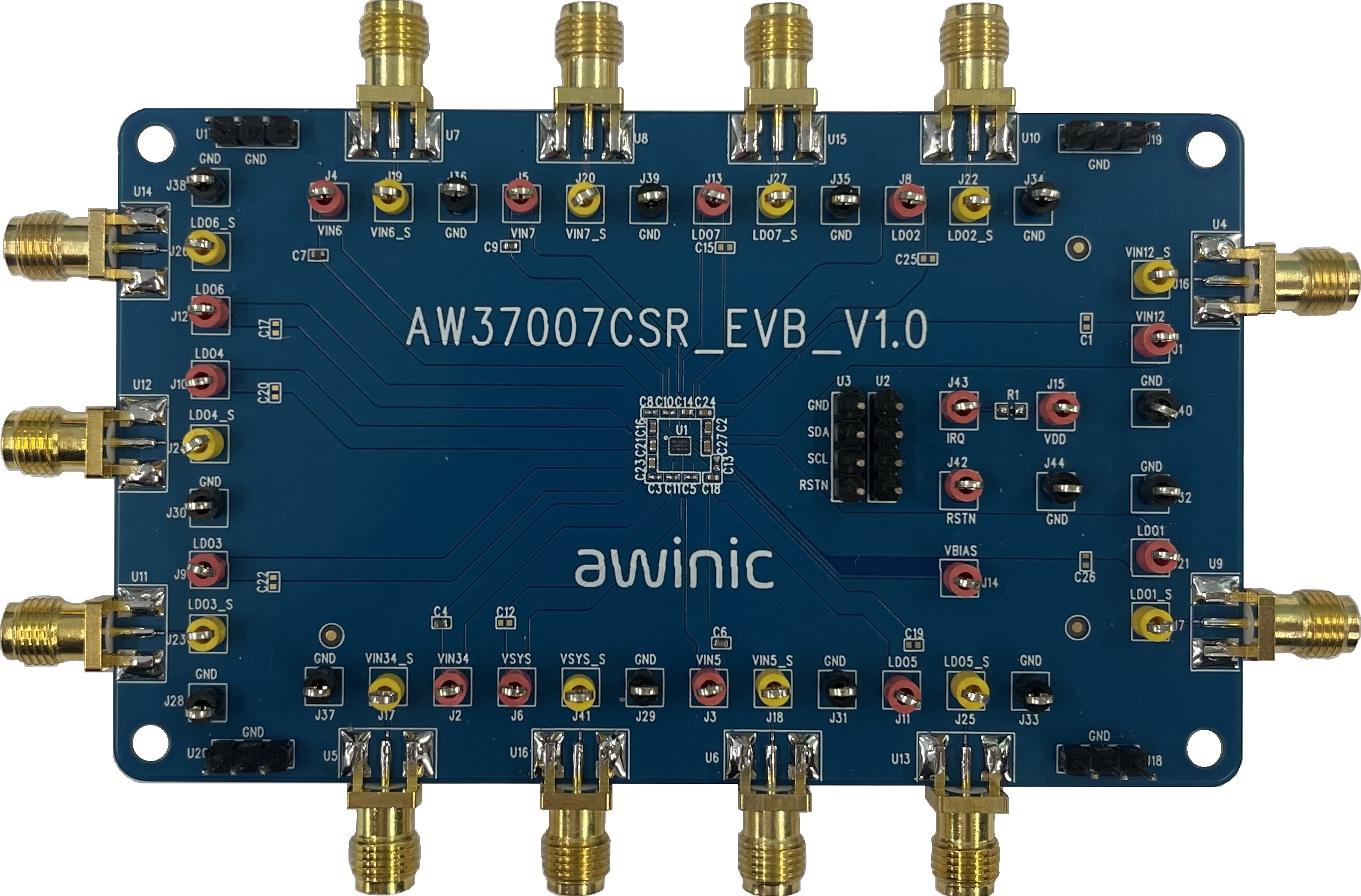

AW37007CSR_EVB_V1.0 — AW37007CSR_EVB_V1.0是一款7通道输出LDO测试板，包括2通道DVDD和5通道AVDD，芯片关键测试点均在EVB板上单独引出；

用于七合一LDO PMIC AW37007的评估主板

了解详情

软件开发

应用软件和框架

AW37007_GUI — AW37007 产品的调试工具

AW37007 GUI是高度集成的工具，用于产品的配置和调试过程。直观的界面和人性化的操作，可以帮助客户缩短开发周期，快速的完成系统集成

了解详情

驱动程序或库

AW37007_Driver — AW37007系列Android和其他驱动

AW37007系列Android和其他驱动，包含Sample Code、配置文件、移植说明等

了解详情

应用软件和框架

AwinicSCPV4_GUI — AwinicSCPV4 智能化调试工具

AwinicSCPV4 是一款智能化调试工具，专为艾为产品设计，用于产品的配置和调试过程。直观的界面和人性化的操作可帮助客户缩短开发周期，快速的完成系统集成。

了解详情

硬件开发

评估板

AW37007CSR_EVB_V1.0 — AW37007CSR_EVB_V1.0是一款7通道输出LDO测试板，包括2通道DVDD和5通道AVDD，芯片关键测试点均在EVB板上单独引出；

用于七合一LDO PMIC AW37007的评估主板

了解详情

软件开发

应用软件和框架

AW37007_GUI — AW37007 产品的调试工具

AW37007 GUI是高度集成的工具，用于产品的配置和调试过程。直观的界面和人性化的操作，可以帮助客户缩短开发周期，快速的完成系统集成

了解详情

驱动程序或库

AW37007_Driver — AW37007系列Android和其他驱动

AW37007系列Android和其他驱动，包含Sample Code、配置文件、移植说明等

了解详情

应用软件和框架

AwinicSCPV4_GUI — AwinicSCPV4 智能化调试工具

了解详情
