AW35613FCR

USB Type-C Port Protector: OVP And IEC ESD Protection IC

产品手册：

在线预览 - AW35613FCR - 产品手册

参考价格

1-99￥5.19
100-249￥4.26
250-499￥3.43
500-999￥2.70
1000+￥2.08

产品详细信息

参数

BW(GHz)	0.1
Channel	2
DC_LS(V)	32
DC_HS(V)	/
Surge_LS（Max）(V)	60
Surge_LS（Min）((V)	-60
Temperature	-40℃~85℃
IO Level (V)	/
Package (mm)	FCQFN 1.5X2-10L

封装 | 引脚 | 尺寸

FCQFN 1.5X2-10L

特性

FEATURES  Short-to-VBUS Over-Voltage protection  32VDC tolerance on CC1/2  IEC 61000-4-2 ESD protection  ±8kV contact discharge on CC1/2  ±15kV air gap discharge on CC1/2  IEC 61000-4-5 Surge protection  ±60V surge tolerance on CC1/2  CC1/2 with 600mA current capability for VCONN  Moisture detection on C_CC pins  Dead battery support without power supplied  FCQFN 2.0mm × 1.5mm x 0.55mm-10L package

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AW35613FCR_EN_V1.1		英文		2025-05-29
	产品设计指南	AW35613FCR Hardware Design Guide		英文		2025-05-30

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

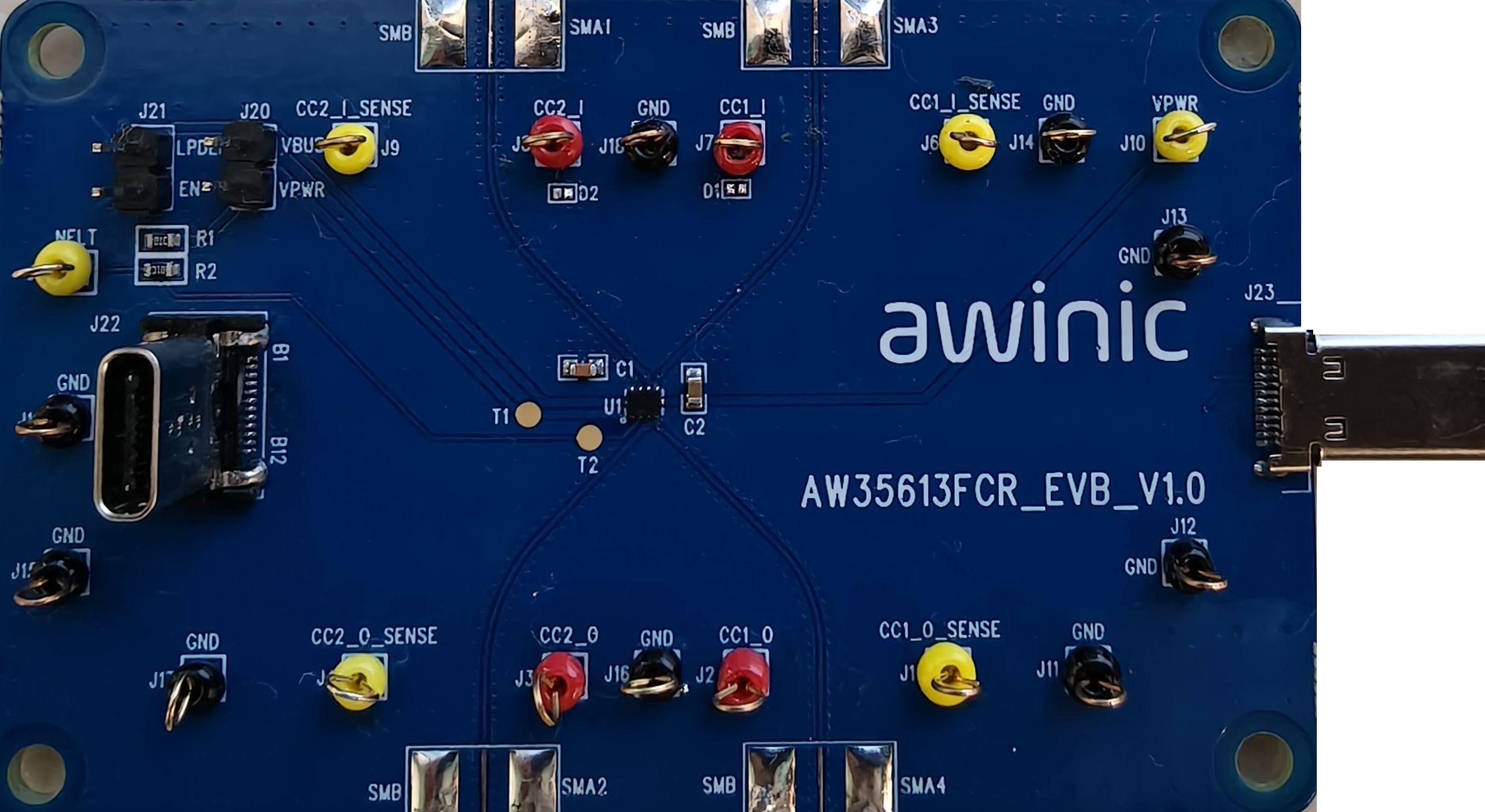

AW35613FCR_EVB_V1.0 — AW35613FCR EVB V1.0 是Type-C端口保护芯片,并且C_CC1/2支持水气检测，AW35613评估板，芯片的关键测试点均在EVB板上单独引出，方便测试。

AW35613FCR EVB V1.0是Type-C端口保护芯片,并且C_CC1/2支持水气检测，AW35613评估板，芯片的关键测试点均在EVB板上单独引出，方便测试。

了解详情

硬件开发

评估板

AW35613FCR_EVB_V1.0 — AW35613FCR EVB V1.0 是Type-C端口保护芯片,并且C_CC1/2支持水气检测，AW35613评估板，芯片的关键测试点均在EVB板上单独引出，方便测试。

AW35613FCR EVB V1.0是Type-C端口保护芯片,并且C_CC1/2支持水气检测，AW35613评估板，芯片的关键测试点均在EVB板上单独引出，方便测试。

了解详情
