AW35065DSTR

具有可调电流限制的负载开关

产品手册：

在线预览 - AW35065DSTR - 产品手册在线预览 - AW35065DSTR - 产品手册

参考价格

1-99￥1.73
100-249￥1.42
250-499￥1.14
500-999￥0.90
1000+￥0.69

产品详细信息

参数

Controlled Slew Rate	YES
Enable Logic	Active High
Output Discharge	YES
Programmable Current Limit	YES
Current Limit （Min）(A)	0.4
Current Limit （Max）(A)	2.5
Reverse Current Blocking	YES
Fault Flag	NO
Power Supply (Min) (V)	2.5
Power Supply (Max) (V)	5.5
Temperature	-40℃~105℃
IO Level (V)	1.8
Package (mm)	SOT23-5L

封装 | 引脚 | 尺寸

SOT23-5L

特性

● 集成 P 沟道 MOSFET 电源开关 ● 输入电压：2.5V 至 5.5V ● 可调电流限制：0.4~2.5A ● 开关导通电阻（典型值）：Rdson=65mΩ（VIN=5V） ● 1A时电流限制精度为±9%（典型值） ● 反向电流保护 ● 内部 EN 下拉电阻 ● 欠压锁定 ● 过温保护 ● 快速输出放电 (QOD) AW35015D/AW35065D：自动QOD AW35015/AW35065：无 QOD ● SOT23-5L 封装

说明

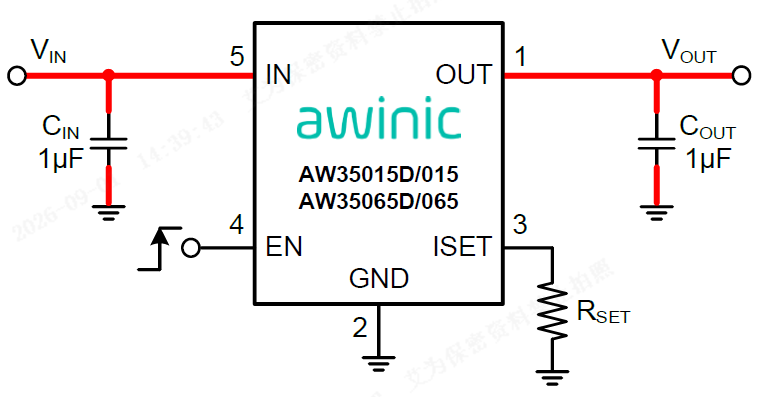

The AW35015D/AW35065D/AW35015/AW35065 is a P-channel MOSFET power distribution switch which intended for high-side load-switching applications. The device integrates adjustable current limit function with an external resistor from ISET pin to ground. The AW35015D/AW35065D/AW35015/AW35065 also features fast short-circuit response, under voltage lockout, over temperature protection, reverse current protection. The AW35015D/AW35065D builds ｉｎ quick output discharge function. Set adjustable current limit: AW35015D/AW35015: ILIMIT=6800/RSET AW35065D/AW35065: ILIMIT=26000/RSET

技术文档

类型	项目标题	语言	日期
产品设计指南	AW350X5DSTR 硬件设计指南	中文	2023-05-17
产品手册	DS_AW35015D_AW35065D_AW35015_AW35065_CN_V1.2	中文	2026-09-02
产品手册	DS_AW35015D_AW35065D_AW35015_AW35065_EN_V1.2	英文	2026-09-02

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

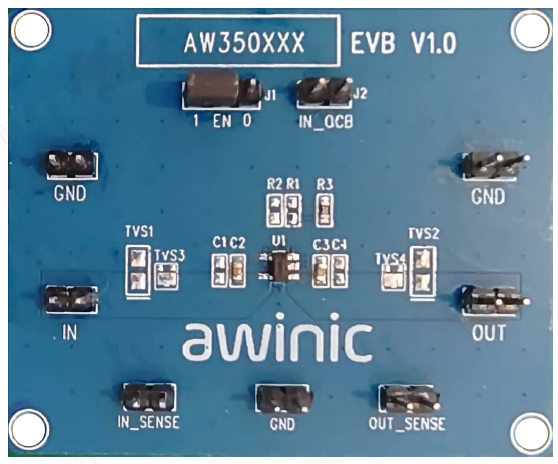

AW350XXX EVB V1.0 — AW35XXX_EVB_V1.0是艾为OCP系列产品评估板，可用于AW350X5DSTR系列产品的演示和测试，测试点在板上均已引出，方便调试。

用于AW350XXX系列OCP产品评估的EVB

了解详情

硬件开发

评估板

AW350XXX EVB V1.0 — AW35XXX_EVB_V1.0是艾为OCP系列产品评估板，可用于AW350X5DSTR系列产品的演示和测试，测试点在板上均已引出，方便调试。

用于AW350XXX系列OCP产品评估的EVB

了解详情
