AW35015STR

Power Distribution Switch with Adjustable Current Limit

产品手册 :

在线预览 - AW35015STR-英语版 - 产品手册

您可能感兴趣的替代产品

比较替代产品

AW35015CDSTR

Power Distribution Switch with Adjustable Current Limit

产品详细信息

Controlled Slew Rate	YES
Enable Logic	Active High
Output Discharge	NO
Programmable Current Limit	YES
Current Limit （Min）(A)	0.4
Current Limit （Max）(A)	2.5
Reverse Current Blocking	YES
Fault Flag	NO
Power Supply (Min) (V)	2.5
Power Supply (Max) (V)	5.5
Temperature	-40℃~85℃
IO Level (V)	1.8
Package (mm)	SOT23-5L

SOT23-5L

• Integrated P-channel MOSFET power switch
• Input voltage: 2.5V to 5.5V
• 0.4~2.5A adjustable current Limit:
• Switch on-resistance(typ.):
Rdson=65mΩ at VIN=5V
• ±9% current limit accuracy at 1A(typ.)
• Reverse current protection
• Internal EN pull-down resistor
• Under voltage lockout
• Over temperature protection
• Quick Output Discharge(QOD)
 AW35015D/AW35065D: Auto QOD
 AW35015/AW35065: No QOD
• SOT23-5L package

The AW35015D/AW35065D/AW35015/AW35065 is a P-channel MOSFET power distribution switch which intended for high-side load-switching applications. The device integrates adjustable current limit function with an external resistor from ISET pin to ground.
The AW35015D/AW35065D/AW35015/AW35065 also features fast short-circuit response, under voltage lockout, over temperature protection, reverse current protection. The AW35015D/AW35065D builds in quick output discharge function.

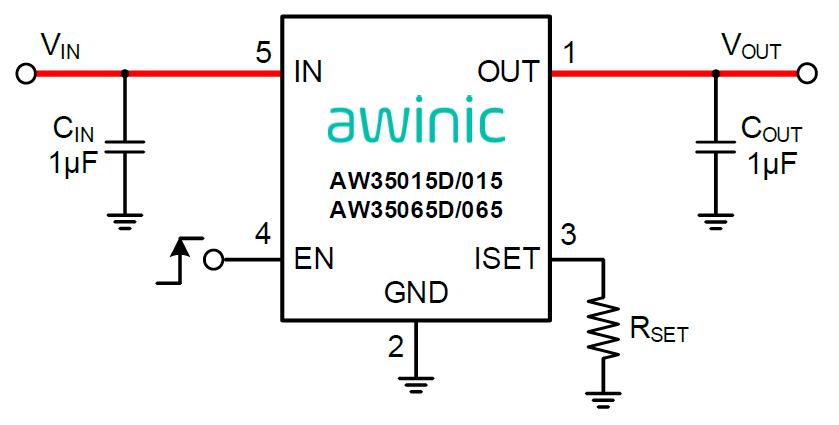

Set adjustable current limit:
AW35015D/AW35015: ILIMIT=6800/RSET
AW35065D/AW35065: ILIMIT=26000/RSET

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AW350X5DSTR 硬件设计指南		中文		2023-05-17
	产品手册	DS_AW35015D_AW35065D_AW35015_AW35065_EN_V1.1		英文		2023-06-06
