AW15058LQNR

Low Noise Amplifier with Gain Control for Low Band

产品手册：

在线预览 - AW15058LQNR - 产品手册

参考价格

1-99￥5.77
100-249￥4.73
250-499￥3.81
500-999￥3.00
1000+￥2.31

产品详细信息

参数

Frequency (GHz)	0.6~0.96
Control Interface	MIPI
VDD (Min) (V)	1.08
VDD (Max) (V)	1.98
VIO (Min) (V)	1.62
VIO (Max) (V)	1.98
Gain (dB)	21.5
Icc (mA)	7.0
IIP3（dBm）	-5.5
NF (dB)	0.7
Temperature	-40℃~105℃
ISO (Min) (dB)	32
Package (mm)	QFN 1.5X1.1-11L

封装 | 引脚 | 尺寸

QFN 1.5X1.1-11L

特性

1. Operating frequency: 600MHz to 960MHz 2. Dynamic range 33dB, 7 gain steps 3. Maximum power gain: 21.5dB 4. Low noise figure: 0.7dB 5. Small size, QFN 1.5mm x 1.1mm-11L package 6. MIPI RFFE 3.0 Compatible 7. USID selection via USID pin

技术文档

类型	项目标题	语言	日期
产品设计指南	AW15058LQNR Hardware Design Guide	英文	2024-08-22
产品手册	DS_AW15058L_EN_V1.3	英文	2026-07-24
新品发布	【新品发布】艾为电子推出多级可调增益低频LNA-AW15058LQNR	中文	2025-01-10

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

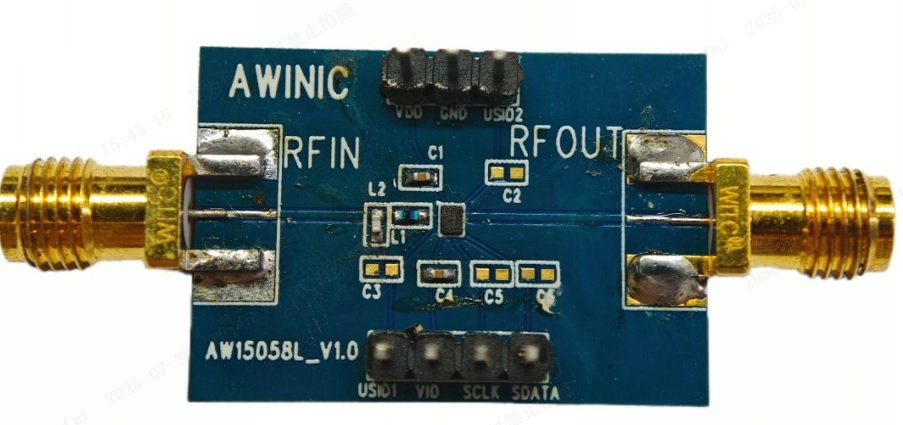

AW15058L_V1.0 — 该款EVB专用于AW15058L产品的性能评估。

适用于MIPI接口控制的多档增益LNA性能评估

了解详情

硬件开发

评估板

AW15058L_V1.0 — 该款EVB专用于AW15058L产品的性能评估。

适用于MIPI接口控制的多档增益LNA性能评估

了解详情
