AW13510QNR

0.1-3.8GHz SP10T Diversity Switch with MIPI

产品手册：

在线预览 - AW13510QNR - 产品手册

参考价格

1-99￥2.31
100-249￥1.89
250-499￥1.52
500-999￥1.20
1000+￥0.92

产品详细信息

参数

Frequency (GHz)	0.1~3.8
Switch Feature	SP10T ASM
Control Interface	MIPI
VDD (Min) (V)	2.4
VDD (Max) (V)	3
VIO (Min) (V)	1.65
VIO (Max) (V)	1.95
P0.1dB (dBm)	28
IL (Min) (dB)	0.54
IL (Max) (dB)	0.84
ISO (Max) (dB)	30
ISO (Min) (dB)	18
Temperature	-40℃~85℃

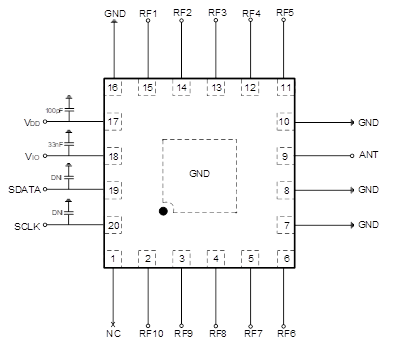

Package (mm)	QFN 2.4X2.4-20L

封装 | 引脚 | 尺寸

QFN 2.4X2.4-20L

特性

1.Broadband frequency range: 0.1 to 3.8 GHz
2.Low insertion loss: 0.67dB typical @ 2.7 GHz
3.High isolation: 28dB typical @ 2.7 GHz
4.P0.1dB @ 28dBm
5.MIPI RFFE V2.1 interface
6.Small QFN 2.4mm x 2.4mm x 0.55mm - 20L package
7.No DC blocking capacitors required (unless
8.external DC is applied to the RF ports)

说明

1.The AW13510 is a SP10T switch with low insertion loss and high isolation. It can be used to support band switching and mode switching in antenna diversity systems for 2G/3G/4G, data cards and tablets.
2.The AW13510 is perfectly compatible with MIPI RFFE V2.1 control interface. It is provided in a compact 2.4mm x 2.4mm, 20-pin QFN package.

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AW13510QNR_EN_V1.4		英文		2023-06-06
