A：在芯片正常的情况，可以按照如下步骤进行排查
步骤一、按键失效时需先确认I2C通信：
（1） VCC供电是否在2.5V~5.5V之内；
（2） RSTN或SHDN使能引脚是否拉高；
（3） I2C地址有AD0和AD1的链接方式决定，通信过程中是否正确；
（4） 通过读0x10寄存器的CHIPID 0x23来判断I2C通信是否成功。
步骤二、确认硬件设计：端口做gpio input时，PX_X或OUTx端口和INTN都必须要有kΩ级别的外部上拉
步骤三、接着确认寄存器配置
（1） 端口的模式配置：
AW9523B和AW9527的0x12和0x13寄存器如下：
Table 1. LED mode switch register（12H）
Table 2. LED mode switch register（13H）
AW9110C和AW9106C的0x12和0x13寄存器如下：
Table 3. P0WKMD(12H), GPIO control switch to LED driver register
Table 4. P1WKMD(13H), GPIO control switch to LED driver register
（2） 方向配置是否正确：
AW9523B和AW9527的0x04和0x05寄存器如下：
Table 5. Configuration register（04H，05H）
AW9110C和AW9106C的0x04和0x05寄存器如下：
Table 6. P0DIR(04H),GPIO input or output select register or as BLINK,SMART-FADE Mode select
Table 7. P1DIR(05H),GPIO input or output selection register, or used for BLINK,SMART-FADE mode choice
（3） 中断是否使能：
AW9523B和AW9527的0x06和0x07寄存器如下：
Table 8. Interrupt enable register（06H，07H）
AW9110C和AW9106C的0x06和0x07寄存器如下：
Table 9. P0MSK(06H),GPIO Mask Interrupt Register
Table 10. P1MSK (07H),GPIO Mask Interrupt Register
步骤四、PX_X或OUTx端口配置成gpio input时，由于外部有上拉电阻，所以默认为高电平；按下按键后变为低电平，其低电平保持超过8us时，INTN会被拉低；
平台连接INTN引脚的GPIO需配置成下降沿触发；那INTN从高电平变为低电平会触发中断并执行中断函数，在中断函数中读0x00和0x01寄存器确认是哪个引脚被按下
AW9523B和AW9527的0x00和0x01寄存器如下：
Table 11. Input state register（00H，01H）
AW9110C和AW9106C的0x00和0x01寄存器如下：
Table 12. P0DI(00H),GPIO input state register
Table 13. P1DI(01H),GPIO input state register
步骤五、用示波器测试PX_X或OUTx端口和INTN的信号，看其电平变化是否符合第四步描述
A：在芯片正常的情况，可以按照如下步骤进行排查
步骤一、按键失效时需先确认I2C通信：
（1） VCC供电是否在2.5V~5.5V之内；
（2） RSTN或SHDN使能引脚是否拉高；
（3） I2C地址有AD0和AD1的链接方式决定，通信过程中是否正确；
（4） 通过读0x10寄存器的CHIPID 0x23来判断I2C通信是否成功。
步骤二、确认硬件设计：端口做gpio output时，
（1） PX_X或OUTx端口尽量不要有下拉电阻，防止下拉能力过强导致端口输出高也无法拉高；
（2） AW9523B和AW9527的P1_X端口为Push-Pull输出；P0_X端口默认为Open-Drain输出，也可以通过0x04寄存器的bit4设置为Push-Pull；P0_X作Open-Drain输出时，外部需准备上拉电阻。
步骤三、接着确认寄存器配置
（1） 端口的模式配置：
AW9523B和AW9527的0x12和0x13寄存器如下：
Table 1. LED mode switch register（12H）
Table 2. LED mode switch register（13H）
AW9110C和AW9106C的0x12和0x13寄存器如下：
Table 3. P0WKMD(12H), GPIO control switch to LED driver register
Table 4. P1WKMD(13H), GPIO control switch to LED driver register
（2） 方向配置是否正确：
AW9523B和AW9527的0x04和0x05寄存器如下：
Table 5. Configuration register（04H，05H）
AW9110C和AW9106C的0x04和0x05寄存器如下：
Table 6. P0DIR(04H),GPIO input or output select register or as BLINK,SMART-FADE Mode select
Table 7. P1DIR(05H),GPIO input or output selection register, or used for BLINK,SMART-FADE mode choice
（3） 输出电平：
AW9523B和AW9527的0x02和0x03寄存器如下
Table 8. Output state register（02H，03H）
AW9110C和AW9106C的0x02和0x03寄存器如下：
Table 9. P0DO(02H),GPIO output state register or as driver control in SMART-FADE mode
Table 10. P1DO(03H),GPIO output state register or as driver control in SMART-FADE mode
步骤四、用示波器测试PX_X或OUTx端口信号，看是否上述第三步设置
注意：

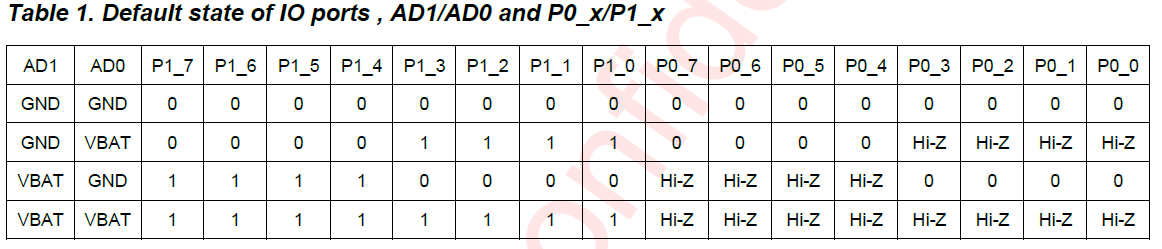

当VCC上电且RSTN或SHDN拉高后，PX_X或OUTx端口的电平默认状态和AD1、AD0的关系如下：
AW9523B和AW9527默认输出电平：
AW9110C和AW9106C默认输出电平：

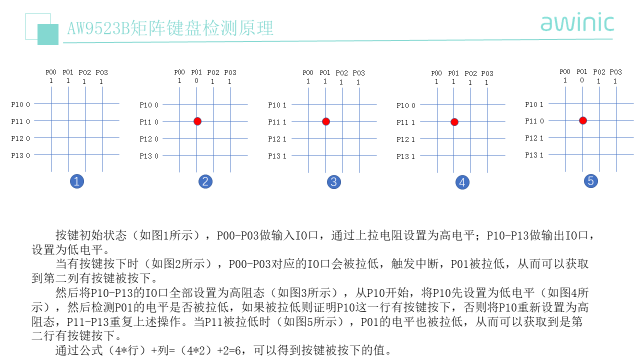

A：用定时线程轮询的方式来做，当一个按键按下时，启动线程一直轮询监控是否有第二个按键按下，直到所有按键释放才取消线程。
A：VLED（阳极）=VF+R*I+Vdrop+Vxs
其中，VLED（阳极）为LED阳极供电电压;
如果LED阳极接VCC，那么VLED最大不能超过5.5V;
VF为灯的Forward Voltage值；
如果灯有串接分压电阻，R为串接电阻阻值；I为灯需要通过的最大电流值；
Vdrop为dropout voltage on ports；（Iout=20mA时，典型值60mV-80mV，数据见手册）
Vxs为整个灯的走线回路线损预留值，可根据实际情况预估；
A：中断异常信号波形如图所示。
中断信号异常原因：AW9523B的0x11寄存器中bits[3:2]默认值为reserve，未给出实际默认值，客户将bits[3:2]均设置为1，此时中断信号频率恰好与OSC输出一致，因此导致了芯片中断信号异常。
当中断异常信号波形有规律变化时，可排查客户设置的寄存器值与规格书中寄存器reserve值是否存在冲突。

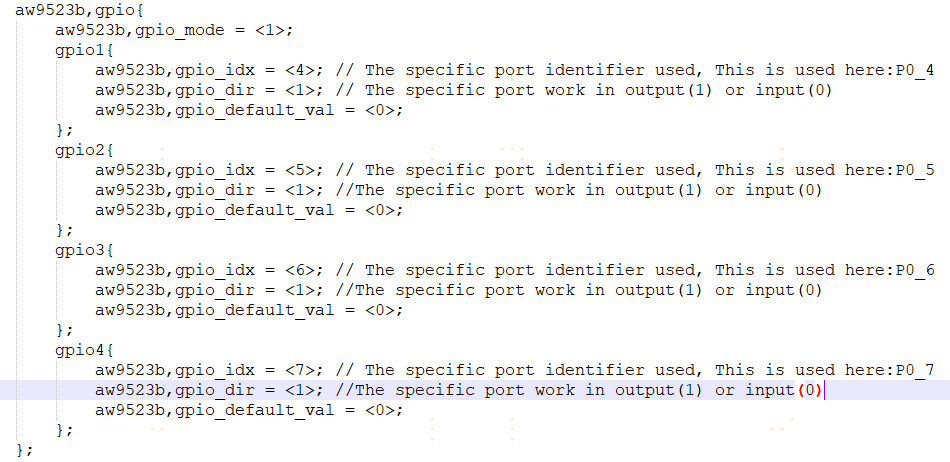

AW9523B驱动dtsi中GPIO的配置只有P0_x，如果要将P1_x配置为GPIO模式，直接将gpio_idx依次往上加即可。如配置P1_0为输出模式，默认输出电平为低电平。
gpio5{
aw9523b,gpio_idx = <8>; // The specific port identifier used, This is used here:P1_0
aw9523b,gpio_dir = <1>; //The specific port work in output(1) or input(0)
aw9523b,gpio_default_val = <0>;
};
我们可以使用P0 port为open-drain 输出，并上拉成1.8V电压。
将P0 Port配置成Open-drain 模式，加上外部的上拉电阻，此时上拉电压可配置成1.8V或其它电压

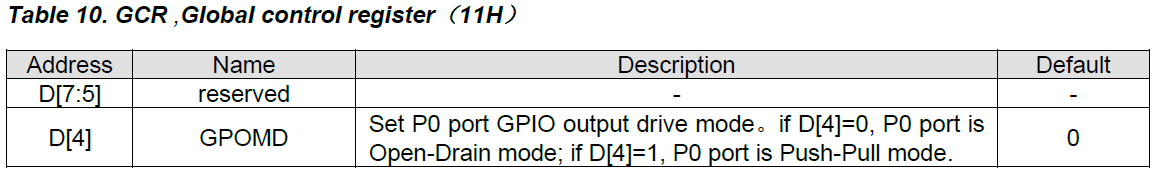

配置11H缓存器D[4]=0，将P0 Port配置成Open-Drain输出�
上拉电阻接法参考如下示例P0_0及P0_1，上拉电压根据需求可配置成1.8V~VBAT
提醒#1︰仅有P0 Port可配置成open-drain 或 push-pull mode, P1 Port仅可配置成push-pull mode.
提醒#2︰上电时所有的IO初始状态为输出，输出状态是根据AD0/AD1的电平决定。
以上可參考FAQ0200439, FAQ0200044以及FAQ0200045。

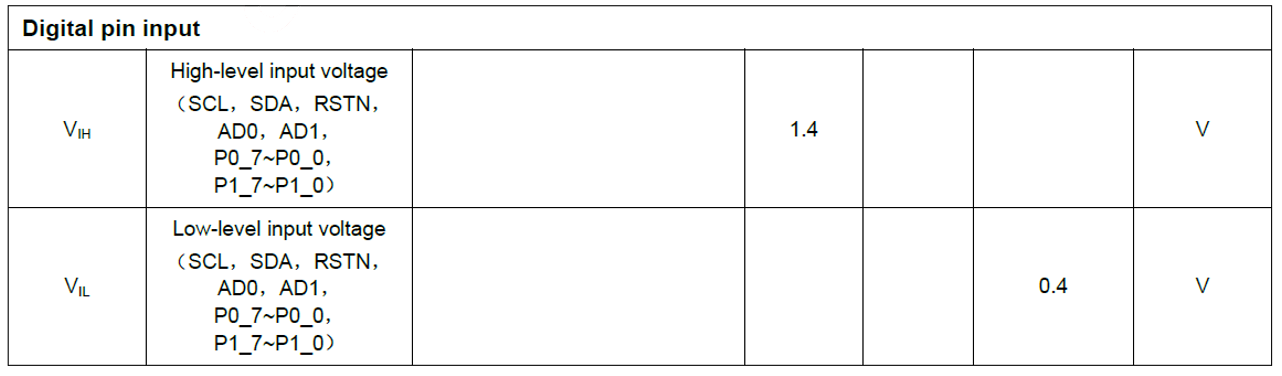

提醒#3︰P0 Port做为输入时也可配成Open Drain加上拉1.8V, AW9523B VIH高于1.4V即认为高准位。
首先VCC和LED阳极电源的大小主要受限于VCC引脚和各端口的耐压，建议最大不超过5.5V。
在LED应用中，芯片VCC与灯阳极可为同一电源，也可分开独立供电，但要注意两点
- 灯阳极的电压不能大于芯片VCC电压；
- 上电时序要求：VCC上电不能晚于LED阳极电源上电；
同时，还要注意，当AW9106B、AW9110B、AW9523B的全部端口均作为LED驱动时，AD0AD1引脚必须均接高电平，以确保上电后各端口的默认状态为高阻或高电平，保证灯不会误亮。
AW9523B、AW9106B、AW9110B作为LED驱动的更多注意细节，可参考FAQ0200050。

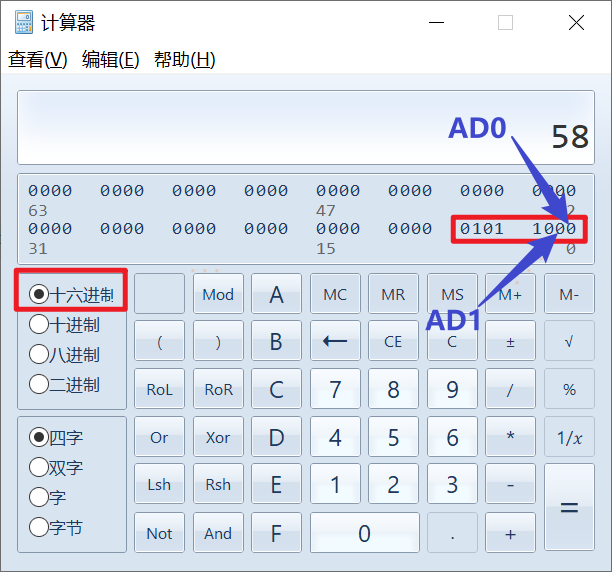

I2C通讯地址由芯片的七位地址，和一位读写标志位组成。A7~A1为AW9523B 芯片地址，A0为读写位。
A7~A3 为固定数据"01110"，A2/A1通过选择AD1/AD0引脚选择，应用时根据实际情况来选择相应的地址。
文中端口含义：（AW9106B：OUT0-5、AW9110B：OUT0-9、AW9523B：P0_x&P1_x）
端口如果设置为推挽输出，使用时不需要外接上拉电阻，输出的高电平为VCC电压。
端口如果设置为开漏输出，使用时需要外接上拉电阻，输出的高电平为外接的上拉电平。
端口如果设置为输入，因为内部没有自带上下拉，所以当所接的信号可能有悬空或者不定态时，需要外接接上拉或下拉电阻。
各端口电平、INTN、RSTN（AW9523B为RSTN、AW9106B和AW9110B为SHDN）、SCL、SDA、AD1、AD0不能超过VCC电平。
芯片作为输入时，内部没有自带上下拉，需要外部接上下拉电阻。

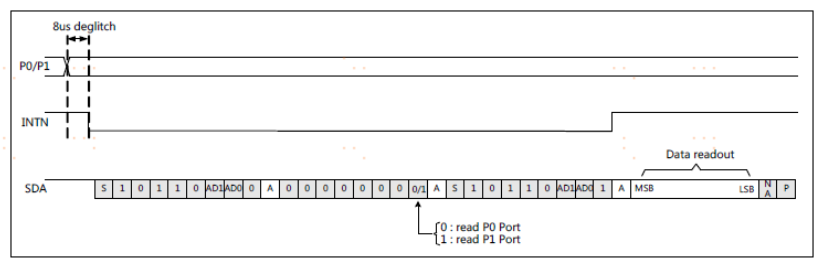

AW9106B、AW9110B、AW9523B的中断引脚只有一种情况下会产生中断：端口配置为输入模式，并且对应端口的中断使能位打开（REG06H、REG07H），一旦监测到端口的电平状态发生改变（高电平变为低电平、低电平变为高电平，8us deglitch），就会产生中断。表现为INTN引脚拉低。
产生中断信号后，INTN引脚会被持续拉低，除非通过一定的操作才能释放中断信号。
INTN信号释放方法：主控通过IIC分别读REG00H和REG01H寄存器（不能连读）可以释放中断。
