FAQ0100294: AW88261,AW88265中VLDO管脚作用是？

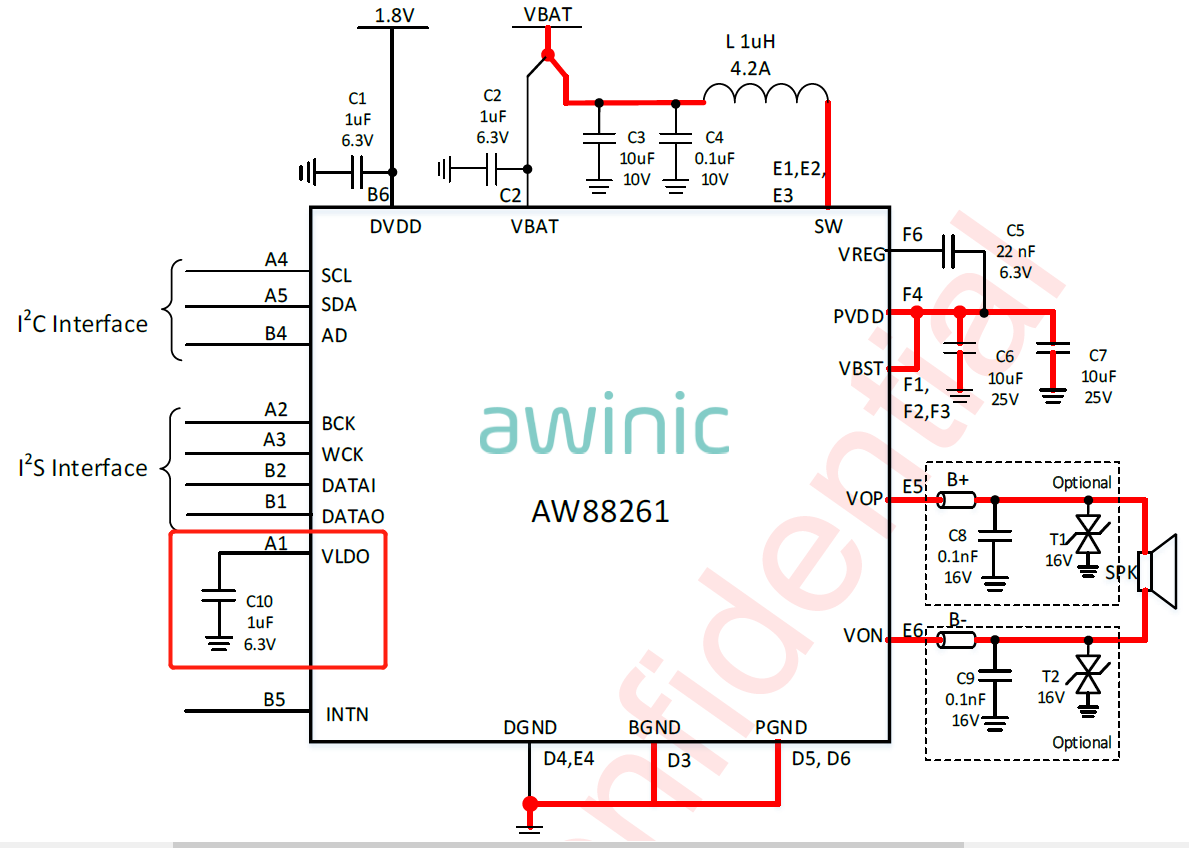

AW88261和AW88265相比之前Smart PA多了VLDO管脚，VLDO电源来自DVDD，无需外部供电，此电压给内部数字电路供电，不可给其它外部电源模块使用；
VLDO电压输出1.5V，范围±0.1V，使用时需要外接1uf电容。
FAQ0100359: AW88395&AW88261_PA输出PWM波的载波频率是？
AW88395&AW88261_PA输出PWM波的载波频率跟平台采样率相关，具体对应关系如下表所示
（其他数字芯片输出PWM波的载波频率同样可参考下表）
FAQ0100422: 如何进行AW88261小板飞线调试？
一、飞线调试说明：
1、主板的电源VBAT、1.8V接口（连接DVDD）、I2S-DATA0、I2S-DATAI、I2S-BCK、I2S-WCK、GND、I2C-SDA和I2C-SCL 飞线接到DEMO上。
2、DEMO板的VOP和VON接喇叭。
3、DEMO板的VBAT和VDD短接。
注1：I2S-DATAO和I2S-DATAI连接注意相反，不可同向，即SOC I2S-DATAO连接DEMO板I2S-DATAI, SOC I2S-DATAI连接DEMO板I2S-DATAO。
注2：此飞线方法适用于驱动调试，如调试最大音量播放音乐，需注意VBAT和GND的飞线要尽量短而粗。

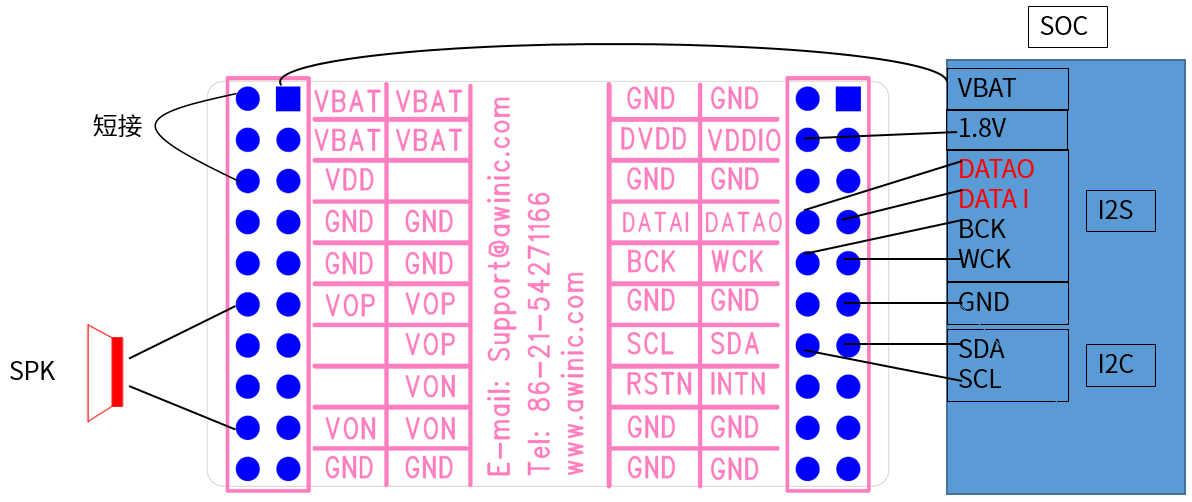

具体飞线方法见下图：
二、调试地址选择：

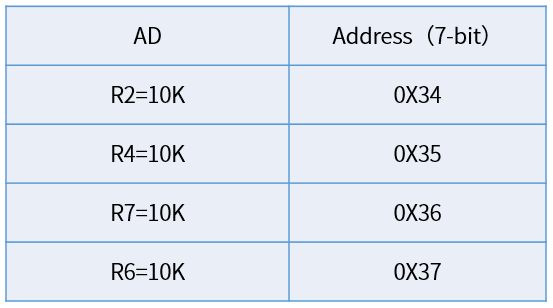

I2C地址选择可通过改变外部电阻状态来确定 ，小板默认贴R2为10K电阻，地址为0X34，如有调整I2C地址需求，可按照如下表中的电阻调整更换地址。
FAQ0100612: 整机使用AW88261 PA时，如何校准、读取喇叭温度？
整机使用AW88261 PA时，校准及读取喇叭温度的方法如下：

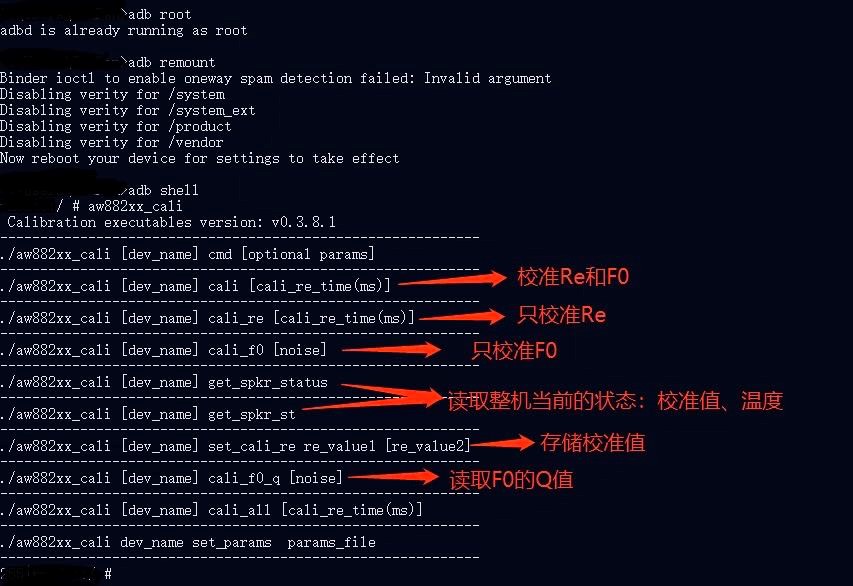

① adb root
② adb remount
③ adb shell
④ # aw882xx_cali 或 aw882xx_cali_64 或 aw882xx_cali_32 如果输入命令没有显示，需要先push cali文件到对应文件夹下，可以查看驱动找到对应的cali文件及相应的push路径
⑤ # aw882xx_cali cali 整机播放静音，执行校准命令，校准当前阻抗值

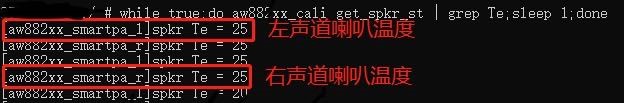

⑥ # while true;do aw882xx_cali get_spkr_st | grep Te;sleep 1;done 播放音乐，读取当前喇叭的温度
