AWS74LVC1G32ASTR

Single 2-Input Positive-OR Gate

产品手册：

在线预览 - AWS74LVC1G32ASTR - 产品手册

参考价格

1-99￥1.02
100-249￥0.84
250-499￥0.68
500-999￥0.53
1000+￥0.41

产品详细信息

参数

Logic Type	OR gates
Power Supply (Min) (V)	1.65
Power Supply (Max) (V)	5.5
Channel	1
Data Rate (Max) (Mbps)	/
ICCA+ICCB (Max) (μA)	1
Temperature	-40℃~125℃
Tpd (Typ) (ns)	3.5@3.3V
Package (mm)	SOT23-5L
Output Type
IOLmax (Max) (mA)	32
IOHmax (Max) (mA)	32

封装 | 引脚 | 尺寸

SOT23-5L

特性

Wide Supply Voltage Range: 1.65 V to 5.5 V CMOS Low Power Consumption Inputs Accept Voltages to 5.5 V IOFF Supports Partial Power-Down-Mode Operation tpd = 3.5 ns at 3.3 V High Output Drive: ± 24 mA at VCC = 3.0 V Operating Temperature Range: -40 °C to 125 °C

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AWS74LVC1G32 硬件设计指南		中文		2025-05-19
	产品手册	DS_AWS74LVC1G32_EN_V1.1		英文		2025-05-19

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

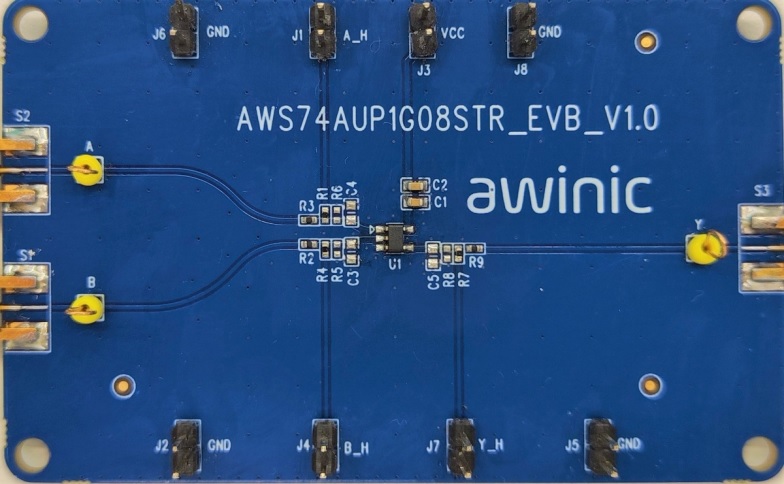

AWS74AUP1G08STR_EVB_V1.0 — AWS74AUP1G08STR_EVB_V1.0支持AWS74AUP1G08STR，可用于AWS74AUP1G08STR的测试与评估

适用于二输入与门的EVB评估主板

了解详情

硬件开发

评估板

AWS74AUP1G08STR_EVB_V1.0 — AWS74AUP1G08STR_EVB_V1.0支持AWS74AUP1G08STR，可用于AWS74AUP1G08STR的测试与评估

适用于二输入与门的EVB评估主板

了解详情
