AWS74LVC1G14STR

单路施密特触发反相器

产品手册：

在线预览 - AWS74LVC1G14STR - 产品手册在线预览 - AWS74LVC1G14STR - 产品手册

参考价格

1-99￥1.02
100-249￥0.84
250-499￥0.68
500-999￥0.53
1000+￥0.41

产品详细信息

参数

Logic Type	Inverting Buffers
Power Supply (Min) (V)	1.65
Power Supply (Max) (V)	5.5
Channel	1
Data Rate (Max) (Mbps)	/
ICCA+ICCB (Max) (μA)	1
Temperature	-40℃~125℃
Tpd (Typ) (ns)	3.3@3.3V
Package (mm)	SOT353-5L
Output Type
IOLmax (Max) (mA)	32
IOHmax (Max) (mA)	32

封装 | 引脚 | 尺寸

SOT353-5L

特性

 宽电源电压范围：1.65 V 至 5.5 V  CMOS 低功耗  输入可承受高达 5.5 V 的电压  IOFF 支持部分掉电模式操作  tpd = 3.3 ns（在 3.3 V 时）  高输出驱动能力：±24 mA（VCC = 3.0 V 时）  工作温度范围： -40 °C 至 125 °C  封装：SOT353-5L、SOT23-5L

说明

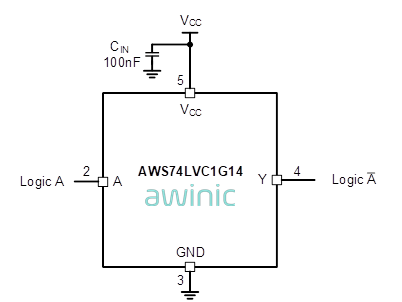

AWS74LVC1G14 is a single inverter with Schmitt-trigger inputs. The device accepts any supply voltage from 1.65 V to 5.5 V. The device functions as an independent inverter with Schmitt-trigger inputs, so the device has different input threshold levels for positive going (VT+) and negative going (VT-) signals to provide hysteresis (ΔVT) which makes the device tolerant to slow or noisy input signals. The AWS74LVC1G14 is fully specified for partial power-down applications using off output current (IOFF). The outputs for this device enter a high-impedance state when the device is powered down, preventing any damaging backflow current through the device.

技术文档

类型	项目标题	语言	日期
产品设计指南	AWS74LVC1G14 硬件设计指南	中文	2025-03-18
产品手册	DS_AWS74LVC1G14_CN_V1.1	中文	2026-09-23
产品手册	DS_AWS74LVC1G14_EN_V1.1	英文	2026-09-23
