AWS74AVC2T45TSR

Dual-bit, Dual-supply Voltage Level Translator

产品手册：

在线预览 - AWS74AVC2T45TSR - 产品手册

参考价格

1-99￥4.23
100-249￥3.47
250-499￥2.79
500-999￥2.20
1000+￥1.69

产品详细信息

参数

Logic Type	Voltage Translator
Power Supply (Min) (V)	0.8
Power Supply (Max) (V)	3.6
Channel	2
Data Rate (Max) (Mbps)	500
ICCA+ICCB (Max) (μA)	2
Temperature	-40℃~125℃
Tpd (Typ) (ns)	5.9@3.3 to 1.8
Package (mm)	TSSOP-8L
Output Type
IOLmax (Max) (mA)	12
IOHmax (Max) (mA)	12

封装 | 引脚 | 尺寸

WBTSSOP-8L(1.1)

特性

1、Wide supply voltage range: 0.8V to 3.6V 2、VCC Isolation Feature 3、IOFF Supports Partial-Power-Down Mode Operation 4、Maximum data rates: 4.1、500 Mbit/s (1.8V to 3.3V translation) 4.2、320 Mbit/s (<1.8V to 3.3V translation) 4.3、320 Mbit/s (translate to 2.5V or 1.8V) 4.4、280 Mbit/s (translate to 1.5V) 4.5、140 Mbit/s (translate to 1.2V) 5、TSSOP 3.0mm X3.0mm X1.1mm-8L package

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AWS74AVC2T45TSR Hardware Design Guide		中文		2023-04-17
	产品手册	DS_AWS74AVC2T45TSR_EN_V1.1		英文		2024-10-12

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

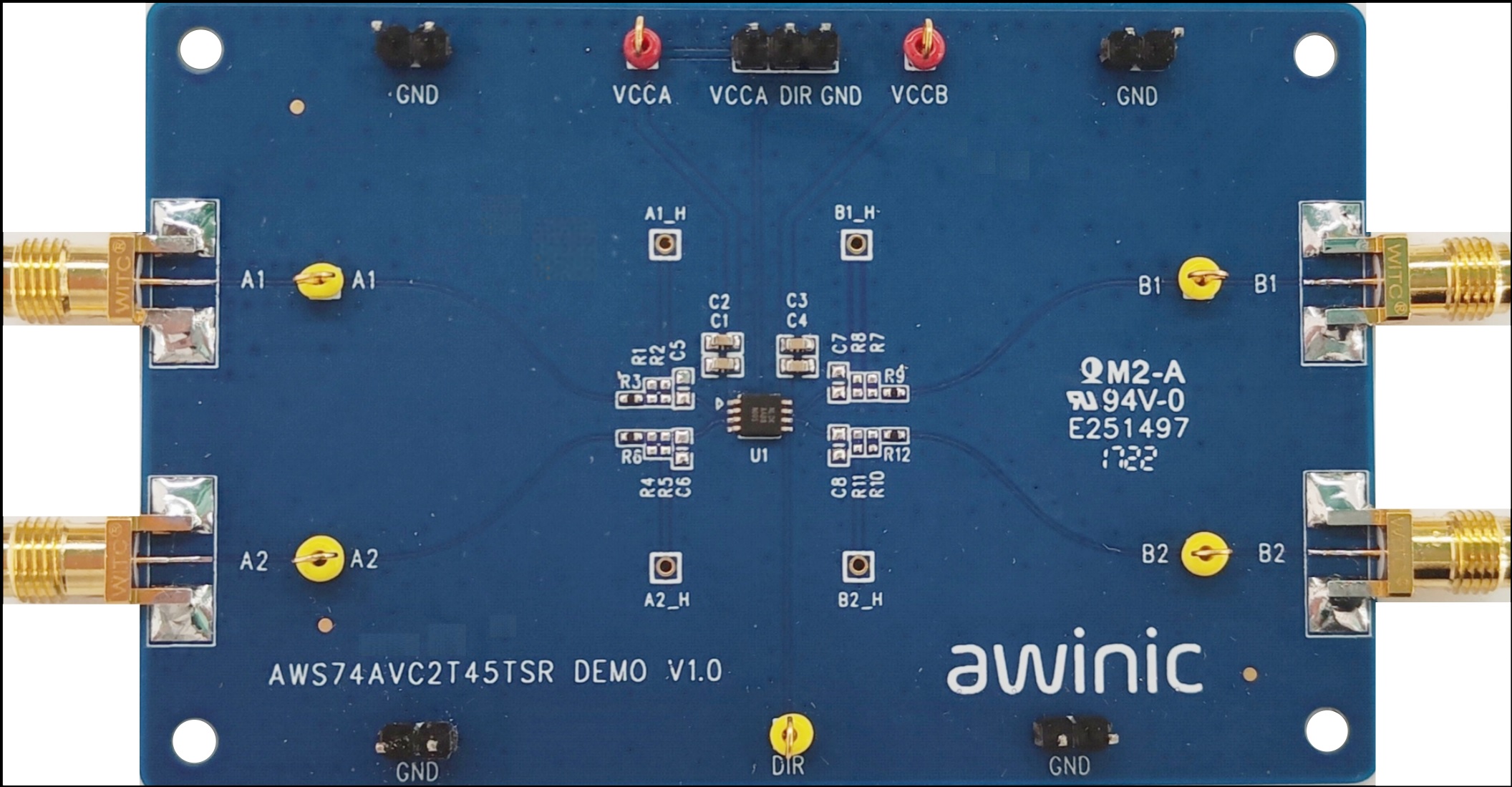

AWS74AVC2T45TSR DEMO V1.0 — AWS74AVC2T45TSR DEMO V1.0是艾为电平转换的演示评估板

适用于电平转换的演示评估板

了解详情

硬件开发

评估板

AWS74AVC2T45TSR DEMO V1.0 — AWS74AVC2T45TSR DEMO V1.0是艾为电平转换的演示评估板

适用于电平转换的演示评估板

了解详情
