AWS74AUP1G06STR

Low-Power Single Inverter with Open-Drain Outputs

产品手册：

在线预览 - AWS74AUP1G06STR - 产品手册

参考价格

1-99￥2.69
100-249￥2.21
250-499￥1.78
500-999￥1.40
1000+￥1.08

产品详细信息

参数

Logic Type	Inverting Buffers
Power Supply (Min) (V)	0.8
Power Supply (Max) (V)	3.6
Channel	1
Data Rate (Max) (Mbps)	/
ICCA+ICCB (Max) (μA)	1
Temperature	-40℃~125℃
Tpd (Typ) (ns)	3.6
Package (mm)	SOT353-5L
Output Type
IOLmax (Max) (mA)	24
IOHmax (Max) (mA)	/

封装 | 引脚 | 尺寸

SOT353-5L

特性

Wide Supply Voltage Range: 0.8V to 3.6V
Low Static Power Consumption(ICC= 0.1μA)
Low Input Capacitance (Ci= 2pF)
Ioff Supports Partial Power-Down-Mode Operation
tpd= 3.6ns at 3.3 V
3.6-V I/O Tolerant to Support Mixed-Mode Signal Operations
Suitable for Point-to-Point Applications
Latch-Up Performance Exceeds ±200 mA Per JEDEC78E
ESD Performance Tested Per ESDA/JEDEC
- ±2kV Human-Body Model (ESDA/JEDEC JS-001-2017)
- ±1.5kV Charged-Device Model (ESDA/JEDEC JS -002-2018)
WBSOT353 2.07mmX1.26mmX1.1mm-5L

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AWS74AUP1G06STR Hardware Design Guide		中文		2023-06-27
	产品手册	DS_AWS74AUP1G06_EN_V1.1		英文		2023-08-15

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

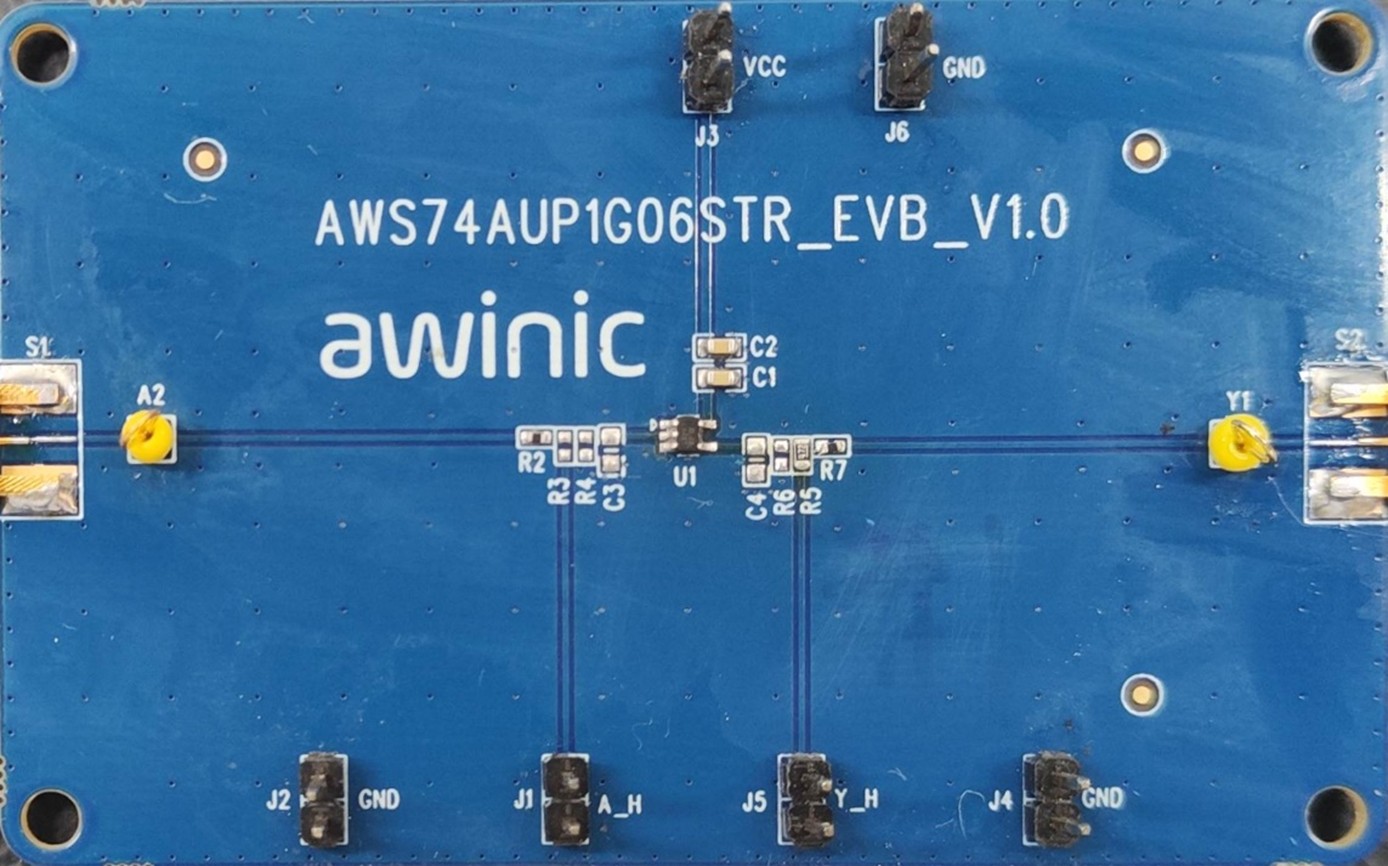

AWS74AUP1G06STR_EVB_V1.0 — AWS74AUP1G06STR_EVB_V1.0支持AWS74AUP1G06STR

适用于OD门反相器的EVB评估主板

了解详情

硬件开发

评估板

AWS74AUP1G06STR_EVB_V1.0 — AWS74AUP1G06STR_EVB_V1.0支持AWS74AUP1G06STR

适用于OD门反相器的EVB评估主板

了解详情
