AWS72931STR

36V Low Power Single Differential Comparators

产品手册：

在线预览 - AWS72931STR - 产品手册

参考价格

1-99￥1.92
100-249￥1.58
250-499￥1.27
500-999￥1.00
1000+￥0.77

产品详细信息

参数

Channel	1
Propagation delay time （L to H）(μs)	2.8
Propagation delay time （H to L）(μs)	1.5
Rise time(ns)	/
Fall time(ns)	/
Vs (Min) (V)	2.5
Vs (Max) (V)	36
Vos (offset voltage @ 25 C) (Max) (mV)	3
Iq per channel (Typ) (mA)	0.218
Input Common Mode Voltage Range(V)	(V-) ~ (V+)-1.5V
Output type	Open Drain
Temperature	-40℃~125℃
Package (mm)	SOT23-5L

封装 | 引脚 | 尺寸

WBSOT23-5L(1.25)

特性

Supply Operation From 2.5 V to 36 V Response time: 1.5μs(typ) at VCC=5V Low Current Consumption:218 μA Low Input Bias Current:130pA Low Input Offset Voltage: ±0.6mV Input Common-mode Voltage Range Includes Ground Internal Differential Input Voltage Range Equal to the Supply Voltage TTL, DTL, ECL, MOS, CMOS compatible Outputs Open drain output Wide Temperature Range: -40 °C to 125 °C High ESD Tolerance: 6 kV HBM, 2 kV CDM

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AWS72931 硬件设计指南		中文		2024-05-09
	产品手册	DS_AWS72931_EN_V1.0		英文		2024-05-27

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

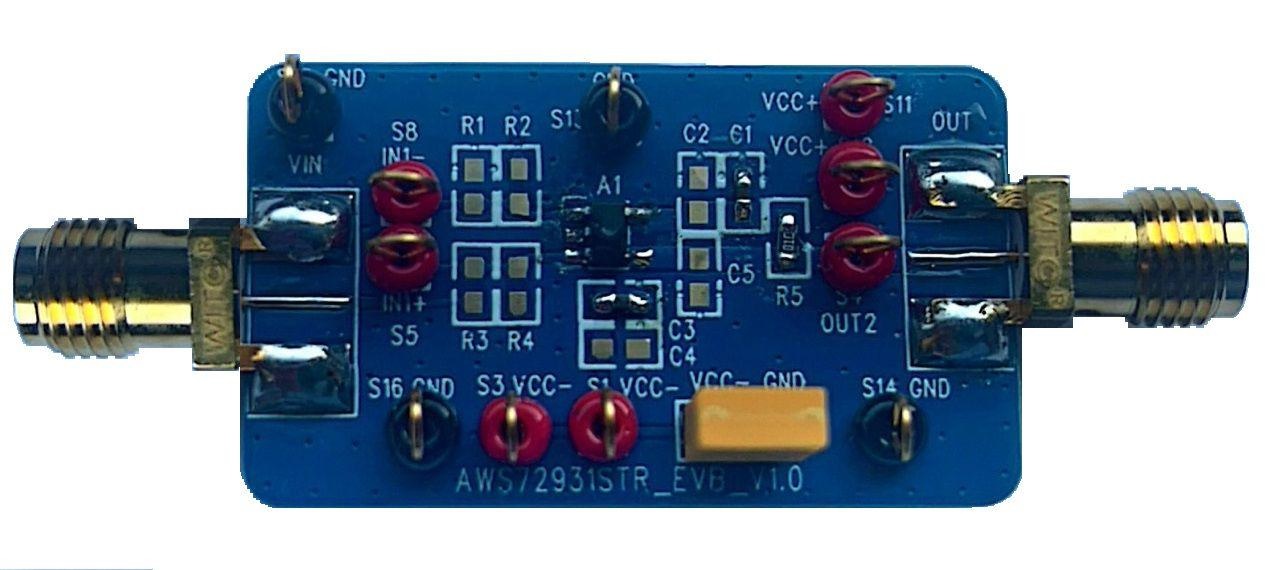

AWS72931STR_EVB_V1.0 — AWS72931STR EVB是艾为一款高压通用比较器测试板，芯片关键测试点均用SMA接口在EVB板上单独引出，方便演示和测试

高压通用比较器AWS72931STR的EVB评估板

了解详情

硬件开发

评估板

AWS72931STR_EVB_V1.0 — AWS72931STR EVB是艾为一款高压通用比较器测试板，芯片关键测试点均用SMA接口在EVB板上单独引出，方便演示和测试

高压通用比较器AWS72931STR的EVB评估板

了解详情
