AWS72901SPR

36V Low Power Quad Differential Comparators

产品手册：

在线预览 - AWS72901SPR - 产品手册

参考价格

1-99￥3.27
100-249￥2.68
250-499￥2.16
500-999￥1.70
1000+￥1.31

产品详细信息

参数

Channel	4
Propagation delay time （L to H）(μs)	2.8
Propagation delay time （H to L）(μs)	1.3
Rise time(ns)	/
Fall time(ns)	/
Vs (Min) (V)	2.5
Vs (Max) (V)	36
Vos (offset voltage @ 25 C) (Max) (mV)	3
Iq per channel (Typ) (mA)	0.109
Input Common Mode Voltage Range(V)	(V-)~(V+)-1.5V
Output type	Open Drain
Temperature	-40℃~125℃
Package (mm)	SOP-14L

封装 | 引脚 | 尺寸

SOP-14L

特性

Supply Operation From 2.5 V to 36 V ±1.25V to ±18V Response time: 1.3 μs(typ) at VCC = 5 V Low Current Consumption:109 μA/ch Low Input Bias Current:130 pA Low Input Offset Voltage: ±0.6 mV(typ) Input Common-mode Voltage Range Includes Ground Internal Differential Input Voltage Range Equal to the Supply Voltage TTL, DTL, ECL, MOS, CMOS compatible Outputs Open drain output Wide Temperature Range: -40 °C to 125 °C High ESD Tolerance: 6 kV HBM, 2 kV CDM

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AWS72901 硬件设计指南		中文		2025-03-31
	产品手册	DS_AWS72901_EN_V1.0		英文		2025-04-14

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

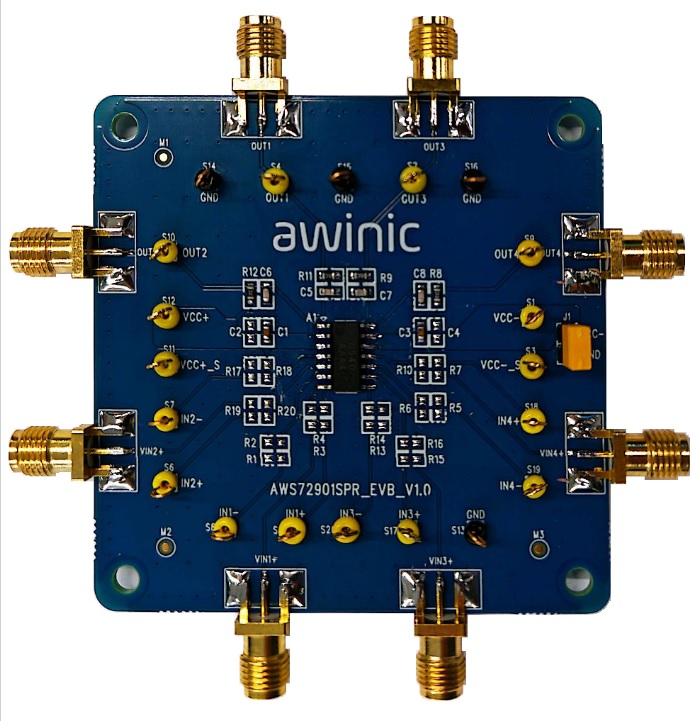

AWS72901SPR_EVB_V1.0 — AWS72901SPR EVB是艾为一款高压通用比较器测试板，芯片关键测试点均用SMA接口在EVB板上单独引出，方便演示和测试；

高压通用比较器AWS72901SPR的EVB评估板

了解详情

硬件开发

评估板

AWS72901SPR_EVB_V1.0 — AWS72901SPR EVB是艾为一款高压通用比较器测试板，芯片关键测试点均用SMA接口在EVB板上单独引出，方便演示和测试；

高压通用比较器AWS72901SPR的EVB评估板
