AWP37201B330STR

24V, 150mA Ultra-Low Quiescent current Linear Regulator

产品手册：

在线预览 - AWP37201B330STR - 产品手册

参考价格

1-99￥0.85
100-249￥0.69
250-499￥0.56
500-999￥0.44
1000+￥0.34

产品详细信息

参数

Load Current (Max) (mA)	150
Power Supply (Min) (V)	2.7
Power Supply (Max) (V)	24
Vout (Min) (V)	3.3
Vout (Max) (V)	3.3
Iq (Typ) (μA)	1.5
Vdropout (mV)	650mV@100mA
PSRR @1KHz(dB)	60
Output Noise (μVrms)	-
Discharge	NO
Output options	Fixed
Temperature	-40℃~105℃
IO Level (V)	/
Package (mm)	SOT23-3L

封装 | 引脚 | 尺寸

SOT23-3L

特性

● Input voltage range: 2.7V to 24V ● Available in fixed voltage option: 1.8V, 3.3V, 5V ● Output voltage tolerances of ±2% ● Rated output current: 150mA ● Ultra Low Quiescent current: typical 1.5µA ● Typical 650mV dropout voltage @ IOUT=100mA ● Internal short-circuit current limit ● Internal thermal overload protection ● SOT23-3L package

技术文档

类型	项目标题	语言	日期
产品设计指南	AWP37201BXXX硬件设计指南	中文	2026-01-07
产品手册	DS_AWP37201BXXX_EN_V1.3	英文	2026-01-08
新品发布	【新品发布】艾为最新发布宽电压、超低功耗LDO，多场景供电的卓越之选	中文	2025-09-18

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

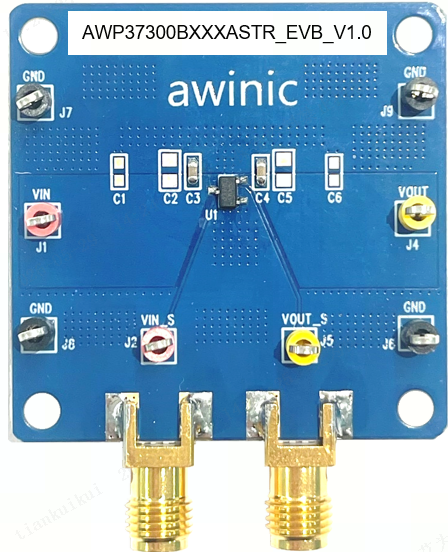

AWP3720XBXXXSTR_EVB_V1.0 — AWP37300BXXXASTR EVB是艾为一款低功耗、中高压LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试

用于中高压LDO的EVB评估主板

了解详情

硬件开发

评估板

AWP3720XBXXXSTR_EVB_V1.0 — AWP37300BXXXASTR EVB是艾为一款低功耗、中高压LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试

用于中高压LDO的EVB评估主板

了解详情
