AWP37036D120DNR

产品手册：

在线预览 - AWP37036D120DNR - 产品手册

参考价格

1-99￥0.44
100-249￥0.36
250-499￥0.29
500-999￥0.23
1000+￥0.18

产品详细信息

参数

Load Current (Max) (mA)	300
Power Supply (Min) (V)	1.4
Power Supply (Max) (V)	5.5
Vout (Min) (V)	1.2
Vout (Max) (V)	1.2
Iq (Typ) (μA)	38
Vdropout (mV)	520@IOUT=300mA
PSRR @1KHz(dB)	68@1kHz, IOUT=30mA
Output Noise (μVrms)	-
Discharge	YES
Output options	Fixed
Temperature	-40℃~85℃
IO Level (V)	1.2
Package (mm)	DFN 1X1-4L

封装 | 引脚 | 尺寸

DFN 1X1-4L

特性

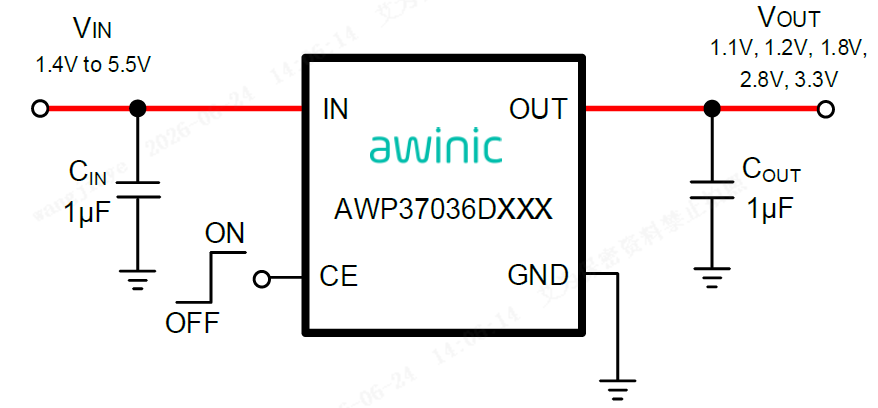

● Input voltage range: 1.4V to 5.5V ● Fixed outputs of 1.1V, 1.2V, 1.8V, 2.8V, 3.3V ● Rated output current: 300mA ● Quiescent current: typical 38µA ● Typical 0.01µA shutdown current ● Typical 164mV dropout voltage (IOUT=300mA, 2.8V output) ● Power supply rejection ratio (IOUT=30mA, 2.8V output) 75dB@ freq=1kHz 66dB@ freq=100kHz 43dB@ freq=1MHz ● Noise: typical 30µVrms (IOUT=30mA, BW=10Hz to 100kHz, 1.1V output) ● Available with 1.2V I/O ● DFN 1mm×1mm-4L package

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AWP37036DXXX_EN_V1.0		英文		2026-06-24
