AWP37034D180ADNR

产品手册：

在线预览 - AWP37034D180ADNR - 产品手册

参考价格

1-99￥0.58
100-249￥0.47
250-499￥0.38
500-999￥0.30
1000+￥0.23

产品详细信息

参数

Load Current (Max) (mA)	300
Power Supply (Min) (V)	1.4
Power Supply (Max) (V)	5.5
Vout (Min) (V)	1.8
Vout (Max) (V)	1.8
Iq (Typ) (μA)	38
Vdropout (mV)	258@IOUT=300mA
PSRR @1KHz(dB)	75@1kHz, IOUT=30mA, 1.8V output
Output Noise (μVrms)	60
Discharge	YES
Output options	Fixed
Temperature	-40℃~85℃
IO Level (V)	1.2
Package (mm)	DFN 0.8X0.8-4L

封装 | 引脚 | 尺寸

DFN 0.8X0.8-4L

特性

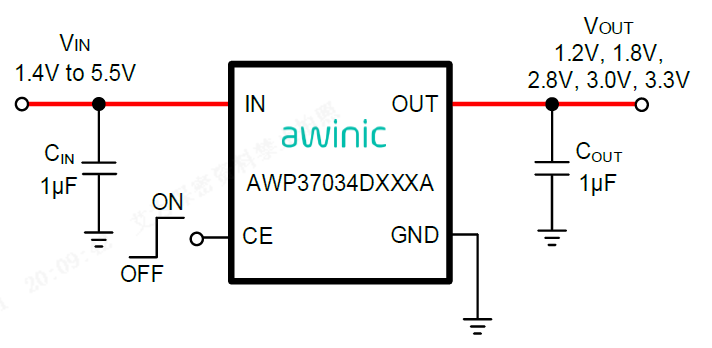

● Input voltage range: 1.4V to 5.5V ● Fixed outputs of 1.2V, 1.8V, 2.8V, 3.0V, 3.3V ● Rated output current: 300mA ● Quiescent current: typical 38µA ● Typical 0.01µA shutdown current ● Typical 177mV dropout voltage (IOUT=300mA, 2.8V output) ● Power supply rejection ratio (IOUT=30mA, 2.8V output) 75dB@ freq=1kHz 66dB@ freq=100kHz 43dB@ freq=1MHz ● Noise: typical 60µVrms (IOUT=30mA, BW=10Hz to 100kHz, 2.8V output) ● Available with 1.2V I/O ● DFN 0.8mm×0.8mm-4L package

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AWP37034DXXXA_EN_V1.0		英文		2026-04-02

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

AWP37034YXXXADNR_EVB_V1.0 — AWP37034YXXXADNR_EVB_V1.0是艾为一款高性能、低压差LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试。

艾为低压差LDO AWP37034DXXXADNR评估板

了解详情

硬件开发

评估板

AWP37034YXXXADNR_EVB_V1.0 — AWP37034YXXXADNR_EVB_V1.0是艾为一款高性能、低压差LDO测试板，芯片关键测试点均在EVB板上单独引出，方便测试。

艾为低压差LDO AWP37034DXXXADNR评估板

了解详情
