AWP37034D070DNR

300mA 高性能低压差线性稳压器

产品手册：

在线预览 - AWP37034D070DNR - 产品手册在线预览 - AWP37034D070DNR - 产品手册

参考价格

1-99￥0.44
100-249￥0.36
250-499￥0.29
500-999￥0.23
1000+￥0.18

产品详细信息

参数

Load Current (Max) (mA)	300
Power Supply (Min) (V)	1.4
Power Supply (Max) (V)	5.5
Vout (Min) (V)	0.7
Vout (Max) (V)	0.7
Iq (Typ) (μA)	38
Vdropout (mV)	940@IOUT=300mA
PSRR @1KHz(dB)	50@1kHz, IOUT=30mA
Output Noise (μVrms)	60
Discharge	YES
Output options	Fixed
Temperature	-40℃~85℃
IO Level (V)	1.2
Package (mm)	DFN 1X1-4L

封装 | 引脚 | 尺寸

DFN 1X1-4L

特性

● 输入电压范围：1.4V 至 5.5V ● 固定输出电压：0.7V 至 5V ● 额定输出电流：300mA ● 静态电流：典型值 38µA ● 关断电流：典型值 0.01µA ● 压差电压：典型值 164mV (IOUT=300mA，2.8V输出) ● 电源抑制比：75dB (IOUT=30mA，freq=1kHz，2.8V输出) ● 噪声：典型值60µVrms (IOUT=30mA，带宽=10Hz 至 100kHz，2.8V输出) ● 支持 1.2V I/O ● DFN 1mm×1mm-4L 和 SOT23-5L 封装

说明

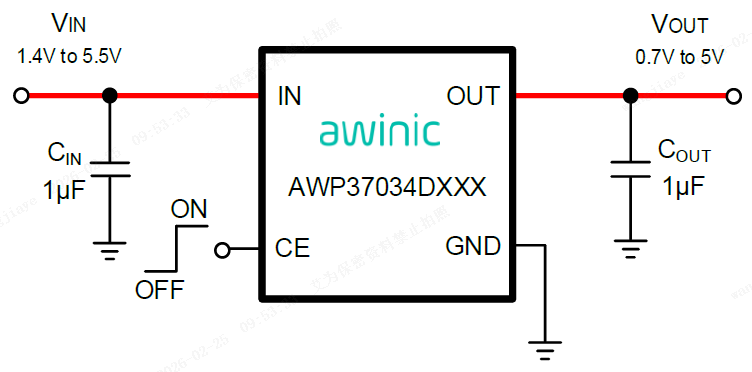

AWP37034DXXX is a low dropout voltage regulator featuring low on resistance, high PSRR, low noise, good load/line transient response and smooth soft-start. AWP37034DXXX integrates current limit, short circuit protection, thermal shutdown, sufficiently protecting IC from being damaged. AWP37034DXXX is designed to work with a 1µF or more input ceramic capacitor and a 1µF or more output ceramic capacitor. The low power dissipation and good dynamic response make AWP37034DXXX very suitable for hand-held communication equipment. Tiny package makes high density mounting of the IC on boards possible.

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AWP37034DXXX_CN_V1.3		中文		2026-08-21
	产品手册	DS_AWP37034DXXX_EN_V1.3		英文		2026-07-17
