AWP37033D330DNR

300mA 高性能低压差线性稳压器

产品手册：

在线预览 - AWP37033D330DNR - 产品手册在线预览 - AWP37033D330DNR - 产品手册

参考价格

1-99￥0.33
100-249￥0.27
250-499￥0.22
500-999￥0.17
1000+￥0.13

产品详细信息

参数

Load Current (Max) (mA)	300
Power Supply (Min) (V)	1.6
Power Supply (Max) (V)	6
Vout (Min) (V)	3.3
Vout (Max) (V)	3.3
Iq (Typ) (μA)	35
Vdropout (mV)	330@300mA
PSRR @1KHz(dB)	80
Output Noise (μVrms)	45@30mA
Discharge	YES
Output options	Fixed
Temperature	-40℃~85℃
IO Level (V)	1.2
Package (mm)	DFN 1X1-4L

封装 | 引脚 | 尺寸

DFN 1X1-4L

特性

 输入电压范围：1.6V 至 6V  固定输出电压：1.2V、1.5V、1.8V、2.8V、3.0V、3.3V  额定输出电流：300mA  静态电流：典型值 35µA  关断电流：典型值 0.1µA  典型压差电压：330mV (IOUT=300mA，3.3V 输出)  电源抑制比 (IOUT=30mA，2.8V 输出)  80dB@频率=1kHz  63dB@频率=100kHz  43dB@频率=1MHz  噪声：典型值 39µVrms (IOUT=30mA, BW=10Hz 至 100kHz, 2.8V 输出)  支持 1.2V I/O  DFN 1mm×1mm-4L 封装

说明

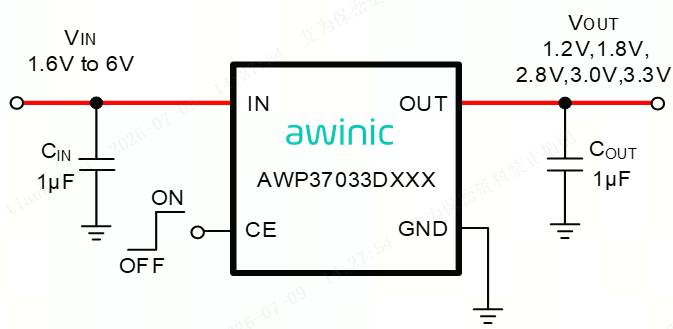

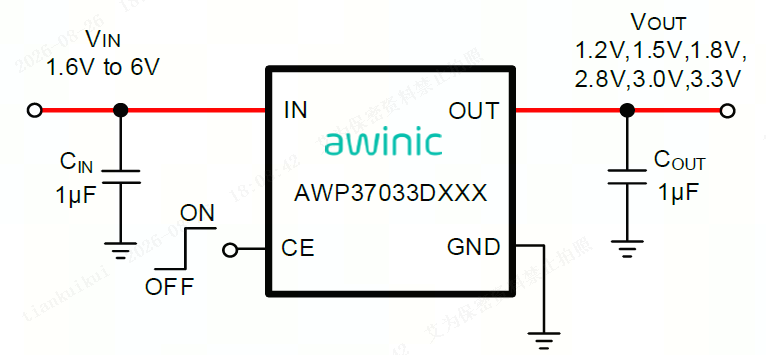

AWP37033DXXX is a low dropout voltage regulator featuring low ON resistance, high PSRR, low Noise, good load/line transient response and smooth soft-start. AWP37033DXXX integrates current limit, short circuit protection, thermal shutdown, sufficiently protecting IC from being damaged. AWP37033DXXX is designed to work with a 1µF or more input ceramic capacitor and a 1µF or more output ceramic capacitor. The low power dissipation and good dynamic response make AWP37033DXXX very suitable for hand-held communication equipment. Tiny package makes high density mounting of the IC on boards possible.

技术文档

	类型	项目标题		语言		日期
	产品手册	DS_AWP37033DXXX_CN_V1.2		中文		2026-09-09
	产品手册	DS_AWP37033DXXX_EN_V1.2		英文		2026-09-09
