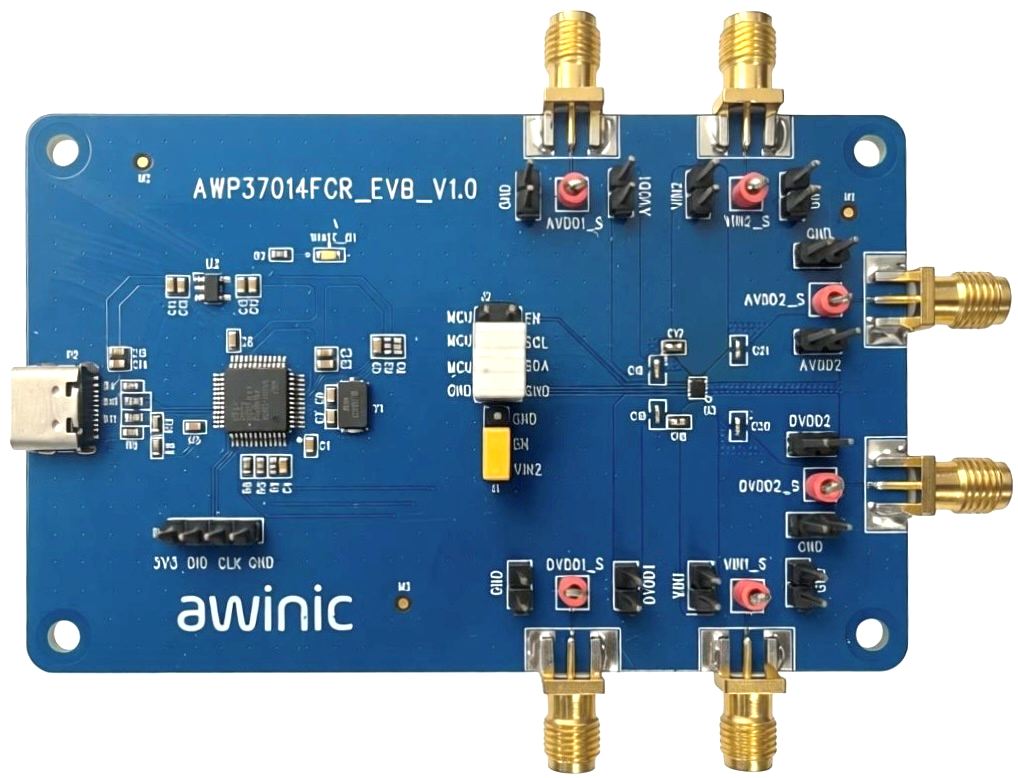

AWP37014FCR

参考价格
  • 1-99¥3.08
  • 100-249¥2.52
  • 250-499¥2.03
  • 500-999¥1.60
  • 1000+¥1.23

产品详细信息

参数

Load Current (mA) DVDD: 1500 AVDD: 600
Channel 4
Power Supply (Min) (V) VIN1: 0.6 VIN2: 2.5
Power Supply (Max) (V) VIN1: 2.2 VIN2: 5.5
Vout (V) DVDD: 0.6~1.8 AVDD: 1.2~4.3
Vdropout (mV) DVDD: 100@IOUT=1.2A, VOUT=1.2V AVDD: 114@IOUT=0.4A, VOUT=2.8V
Iq (Typ) (μA) 65
PSRR @1KHz(dB) DVDD: 76@10mA AVDD: 94@50mA
Output Noise (μVrms) DVDD: 90@30mA AVDD: 9@30mA
Discharge Programmable
Output options Programmable
Temperature -40℃~85℃
IO Level (V) 1.2
Package (mm) FCQFN 1.6X1.2-12L

封装 | 引脚 | 尺寸

FCQFN 1.6X1.2-12L

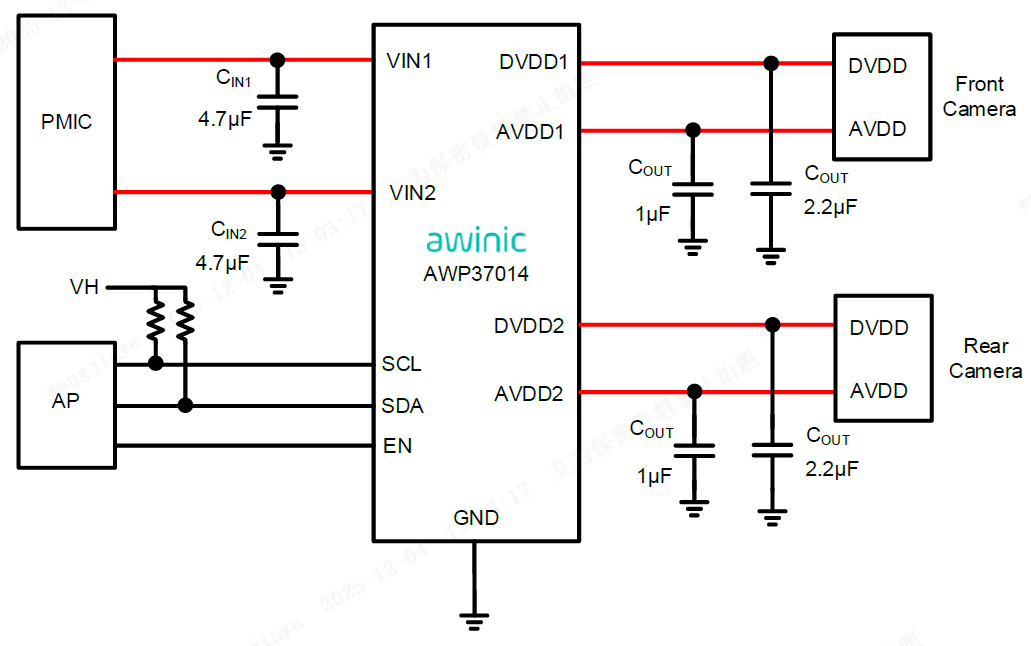

特性

● VIN1 input voltage range: 0.6V to 2.2V ● DVDD1/2 output voltage range: 0.6V~1.8V ● DVDD1/2 dropout voltage: DFN: 135mV (IOUT=1.2A, 1.2V output) FCQFN: 100mV (IOUT=1.2A, 1.2V output) ● DVDD1/2 output drive capability: 1.2A(Typ.) The max of DVDD1/2 output drive capability can be set to 1.5A by config I2C ● VIN2 input voltage range: 2.5V to 5.5V ● AVDD1/2 output voltage range: 1.2V~4.3V ● AVDD1/2 dropout voltage: DFN: 125mV(IOUT=400mA , VOUT=2.8V) FCQFN: 114mV(IOUT=400mA , VOUT=2.8V) ● AVDD1/2 output drive capability: 400mA(Typ.) The max of AVDD1/2 output drive capability can be set to 600mA by config I2C ● AVDD1/2 power supply rejection ratio: typical 94dB (IOUT=50mA, 2.8V output, freq=1kHz) ● AVDD1/2 noise: typical 9µVrms (IOUT=30mA, BW=10Hz to 100kHz) ● VIN2 quiescent current: typical: 65µA ● VIN2 shutdown current: typical: 0.75µA ● Available with 1.2V I/O ● Build in 1.9V falling UVLO protection ● Build in OCP, SCP, OTP protection ● Programmable I²C Address ● DFN 2mm × 2mm-10L package and FCQFN 1.6mm × 1.2mm-12L package
