AWP32109SDNR

产品手册：

在线预览 - AWP32109SDNR - 产品手册

参考价格

1-99￥15.38
100-249￥12.61
250-499￥10.15
500-999￥8.00
1000+￥6.15

产品详细信息

参数

Default OVP Threshold (V)	23.7/35.5
Number of PIN	16
Surge Protection (V)	115
Continuous current of switch IN-OUT （Max）（A）	8
Ron (mΩ)	16
Input DC Withstand Voltage (V)	38
OVP Response Time (ns)	50
Temperature	-40℃~85℃
IO Level (V)	1.8
Package (mm)	DFN 4X4-16L

封装 | 引脚 | 尺寸

DFN 4X4-16L

特性

Wide Input Voltage range from 3.4V to 32V 8A continuous current capability 20A peak current for 10ms @ 2% duty cycle VIN and VOUT are rated 38V Abs max Integrated ultra-low Ron switch: typical 16m Input over-voltage protection (23.7V/35.5V selectable via POVP pin) Over-Voltage Protection turn-off response: typical 50ns Ideal Diode Reverse-Current Protection (IDRCP) Programmable soft-start VIN Under-Voltage Lockout (UVLO) VIN Over-Voltage Lockout (OVLO) Over-Temperature Protection (OTP) Short Circuit Protection IEC61000-4-2: ±8 kV contact, ±15 kV Air-Gap IEC61000-4-5: ±115V on VIN, no cap ±80V on VOUT, no cap Thermally enhanced DFN 4x4-16L package

技术文档

	类型	项目标题		语言		日期
	产品设计指南	AWP32109S Hardware Design Guide		英文		2026-05-15
	产品手册	DS_AWP32109S_EN_V1.0		英文		2026-05-15

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

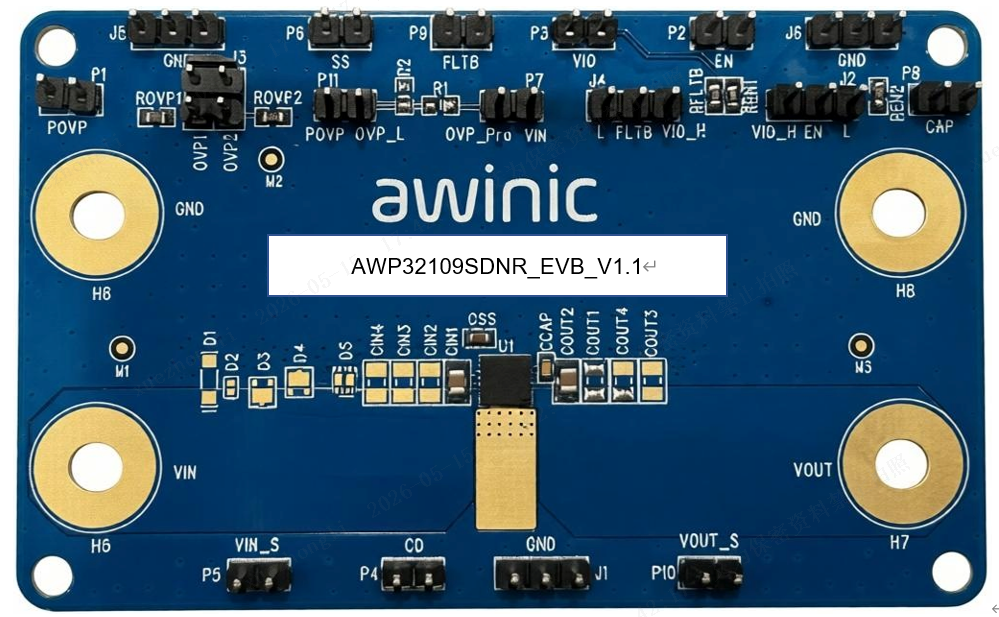

AWP32108SDNR_EVB_V1.1 — AWP32109SDNR_EVB_V1.0是过压保护芯片AWP32109S的评估板。

适用于AWP32109SDNR 的 EVB 评估板。

了解详情

硬件开发

评估板

AWP32108SDNR_EVB_V1.1 — AWP32109SDNR_EVB_V1.0是过压保护芯片AWP32109S的评估板。

适用于AWP32109SDNR 的 EVB 评估板。

了解详情
