AWP223024QNR

支持模拟/数字音频同步的智能 24/36/60/132 路 LED 驱动 SoC

产品手册：

在线预览 - AWP223024QNR - 产品手册在线预览 - AWP223024QNR - 产品手册

参考价格

1-99￥23.94
100-249￥19.63
250-499￥15.80
500-999￥12.45
1000+￥9.57

产品详细信息

参数

Channel	24
Global Current Level	256
Current Levels for Color-Mixing	256
Current Levels for Dimming	65536
Charging Indicator	NO
Control Interface	IIC IIS PWM SPI GPIO
Power Supply (Max) (V)	5.5
Global Max Current(mA)	63.75
IO Level (V)	1.2 1.8 3.3
Audio Sync.	YES
Power Supply (Min) (V)	VDD:2.7V VDDIO_A:1.2V VDDIO_V:1.2V
Auto Breath	YES
Temperature	-40℃~105℃
Topology	Matrix
Package (mm)	QFN 4X4-32L

封装 | 引脚 | 尺寸

QFN 4X4-32L

特性

1、32 位 MCU，频率高达 48MHz 2、带ECC的64kB Flash，带ECC的8kB SRAM 3、AWP223024：最多支持24颗LED或8颗RGB 4、AWP223036：最多支持36颗LED或12颗RGB 5、AWP223060：最多支持60颗LED或20颗RGB 6、AWP223132：最多支持132颗LED或44颗RGB 7、模拟和数字 (I2S) 音频输入 8、支持音频同步的 LED 特效 8.1、模拟音频输入：12 位 ADC，-12dB~58dB PGA 用于增益调节 8.2、I2S 数字音频输入 9、作为电流源时，每通道最大电流 9.1、AWP223024: 63.75mA 9.2、AWP223036: 63.75mA 9.3、AWP223060: 31.875 mA 9.4、AWP223132: 15.9375 mA 10、作为电流开关时，每通道最大电流为 192mA 11、256 级全局电流配置 12、独立的 256 级恒流用于混色（1680 万色） 13、独立的 65536 级 PWM 用于调光 14、高精度电流 14.1、器件间误差：±4% 14.2、通道间误差：±4% 15、开路/短路检测 16、低功耗 OSC 频率：32 kHz 17、电源管理和复位 17.1、VDD: 2.7 至 5.5V 17.2、VDDIO_A: 1.2 至 5.5V 17.3、VDDIO_B: 1.2 至 5.5V 17.4、EN: 1.2 至 5.5V 18、一个 16 位通用定时器，两个 25 位基本定时器 19、多达 10/14个 I/O 端口 19.1、UART, I2C, SPI, I2S 19.2、12 位 ADC， 1Mbps采样率 19.3、5 通道 DMA (UART, I2C, SPI, I2S, ADC) 20、低电平有效中断 (INTN) 21、嵌入式 CRC 引擎 22、调试模式：SWD, I2C (从机) 23、封装： 23.1、QFN 4mm X 4mm X 0.75mm-32L: AWP223036QNR, AWP223060QNR, AWP223024QNR, AWP223132QNR 23.2、WLCSP 2.39mm X 2.33mm X 0.5mm-36B: AWP223036CSR, AWP223024CSR 23.3、QFP 7mm X 7mm X 1.6mm-32L: AWP223036QPR

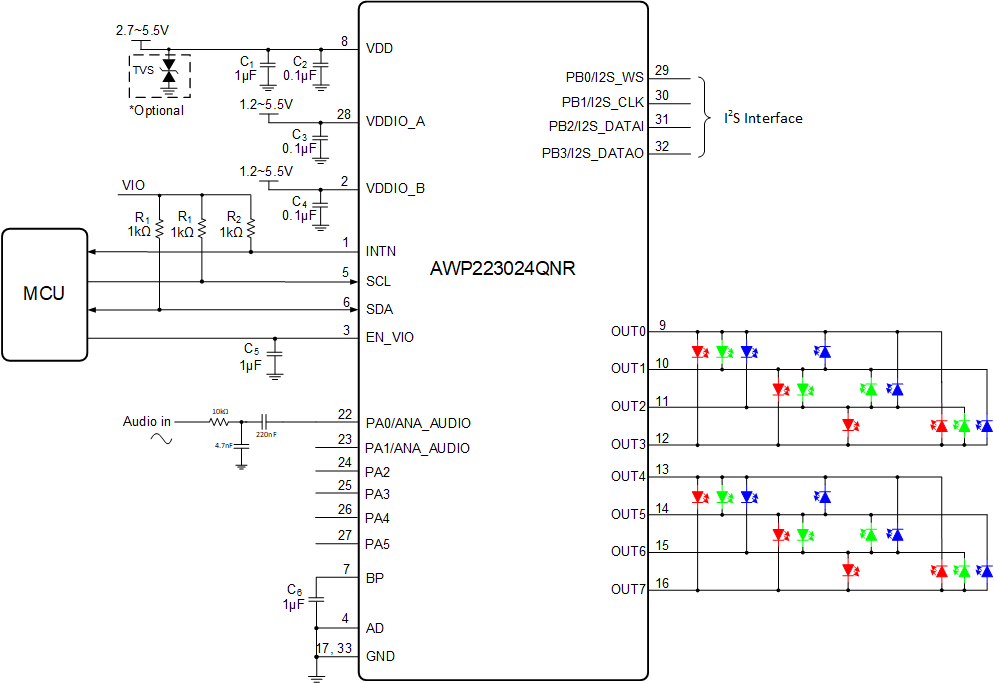

说明

AWP223XXX is a 32-bit microcontroller integrating a programmable auto-breathing matrix LED driver supporting up to 4×3×2 or 4×3×3 or 6×5×2 or 12×11 configurations. The device features a maximum clock frequency of 48 MHz, incorporates 64 KB of on-chip Flash memory, and offers a rich set of peripherals and I/O ports. It is equipped with one 12-bit ADC, one 16-bit general-purpose timer, two 25-bit basic timers, as well as multiple communication interfaces including I²C, SPI, I²S and UART. Each LED channel supports independent 8-bit DC current setting for color mixing and 16-bit PWM current adjustment for brightness control. The global current for each channel is configured through the GCC register. Phase delay, spread spectrum and slew rate control techniques are adopted to minimize EMI and audible noise generated by MLCCs during simultaneous LED switching. The device operates from 2.7V to 5.5V, and supports a temperature range of −40 °C to 105 °C.

技术文档

类型	项目标题	语言	日期
产品设计指南	AWP223XXX Hardware Design Guide	中文	2026-10-10
产品手册	DS_AWP223XXX_CN_V1.1	中文	2026-10-12
产品手册	DS_AWP223XXX_EN_V1.1	英文	2026-10-12
