AW9617SPR

AW9617 Level Translating Fm+ I2C Bus Repeater

产品手册 :

在线预览 - AW9617SPR-英语版 - 产品手册

参考价格：

1-99￥7.30
100-249￥5.99
250-499￥4.82
500-999￥3.80
1000+￥2.92

产品详细信息

Channel (In:Out)	2:2
IIC (Hz)	1M 400K 100K
Hot Swap	-
VCCA (Min) (V)	0.8
VCCA (Max) (V)	5.5
VCCB (Min) (V)	2.2
VCCB (Max) (V)	5.5
Temperature	-40℃~105℃
Package	MSOP-8L

MSOP-8L

1.双通道双向I2C缓冲器 2.支持标准模式、快速模式和快速模式+I2C操作 3.A侧工作电源电压范围为0.8V至5.5V 4.B侧工作电源电压范围为2.2V至5.5V 5.电压电平从0.8V转换为5.5V和2.2V转换为5.5 V 6.高有效使能引脚 7.支持开漏I2C I/O 8.I2C和使能引脚支持5.5V耐压 9.免锁操作 10.关闭高阻抗I2C总线引脚 11.支持跨设备的时钟拉伸和多个主机仲裁 12.工作温度范围：-40°C~105°C 13.MSOP-8L封装

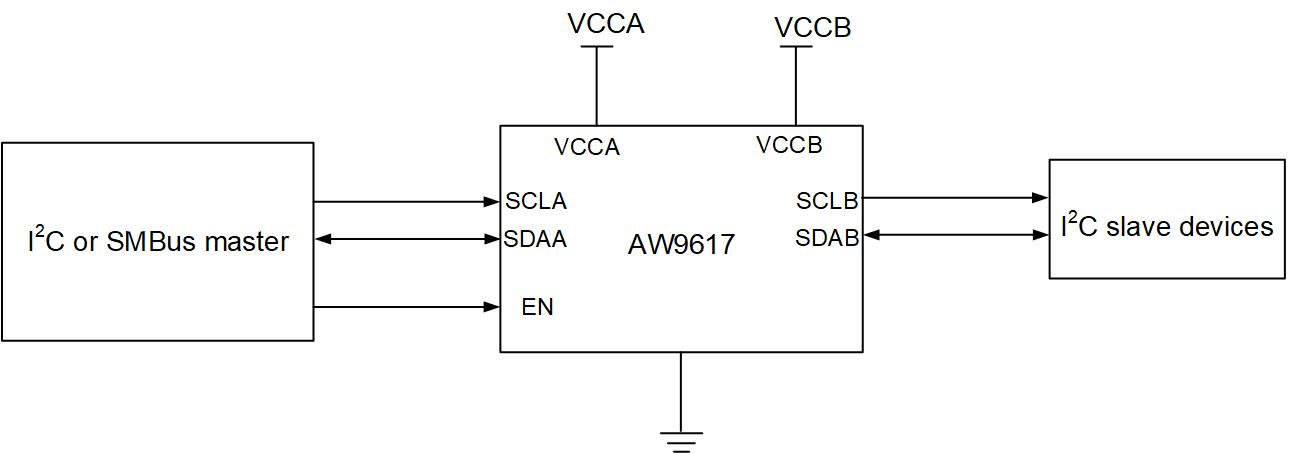

AW9617是一款用于I2C总线和SMBus总线的CMOS双向缓冲器。该器件能提供低电压（低至0.8V）和高电压（2.2V至5.5V）之间的双向电平转换。该器件能够扩展I2C和类似的总线系统，在1MHz下总线负载电容支持达550pF或在较低速度下支持4000pF。

技术文档

类型	项目标题	语言	日期
产品设计指南	AW9617 硬件设计指南	中文	2024-05-28
产品手册	DS_AW9617_EN_V1.2	英文	2025-08-22
新品发布	艾为电子推出I²C接口芯片系列，助力工业/服务器等实现灵活可靠的I²C接口扩展	中文	2024-07-15
新品发布	艾为电子推出I²C接口芯片系列，助力工业/服务器等实现灵活可靠的I²C接口扩展	中文	2024-07-15

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

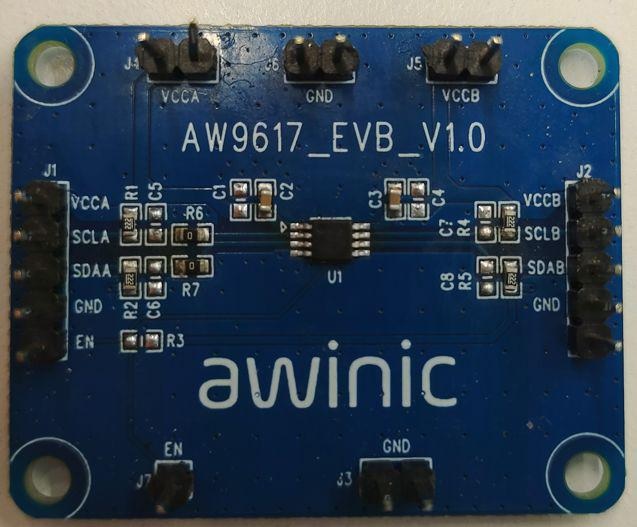

AW9617_EVB_V1.0 — AW9617是一款专门用于I2C总线和SMBus系统的双路双向缓冲芯片。该芯片可在混合应用中提供低电压（低至0.8V）和较高电压（2.2V至5.5V）间的双向电压水平转换（上行转换模式和下行转换模式），该芯片可以用于拓展I2C总线或相似的总线系统的应用。

用于I2C总线和SMBus系统的双路双向缓冲芯片的EVB评估主板

了解详情

硬件开发

评估板

用于I2C总线和SMBus系统的双路双向缓冲芯片的EVB评估主板
