AW93805QNR

5-channel Force and Capacitive Touch Controller

产品手册 :

在线预览 - AW93805QNR-英语版 - 产品手册

参考价格：

1-99￥11.19
100-249￥9.18
250-499￥7.39
500-999￥5.82
1000+￥4.48

产品详细信息

Channel	12
LED Output	0
Gesture Detection	Click Slide IED
ISD (μA)	/
Istandby (μA)	6.1
Capacitance Resolution(fF)	0.001
Power Supply (Min) (V)	1.65
Power Supply (Max) (V)	3.6
Temperature	-40℃~85℃
Flash	NO
Package (mm)	QFN 3X3-24L

QFN 3X3-24L

1 4/5-channel force or 10/12-channel capacitive sensor 2 Self/Mutual capacitive sensing techniques 3 Force PGA up to 125, 21-bit ADC 4 Capacitance resolution down to 1aF 5 Force offset compensation up to 1V 6 Capacitance offset compensation up to 220pF 7 Auto-Offset-Tuning (AOT) 8 Adaptive temperature compensation 9 Multi-threshold judgment 10 Effective waterproof 11 Independent configurations per channel 12 Built-in gesture/event recognition: 1) Click/Wear detection 2) 1D/2D linear slide detection 3) Wheel slide detection 13 1.2V/1.8V 400kHz I2C interface 1) Default address: 0x12 2) Address configurable via pin CS2 14 Embedded 8KB DATARAM and 12KB CODERAM 15 Ultra-low power consumption(NOTE1) 1) Active mode: 23.5μA 2) Doze mode: 10.7μA 3) Sleep mode: 8.9μA 4) DeepSleep mode: 6.1μA 16 1.65V~3.6V power supply 17 Package 1) AW93804QNR: QFN 2×2-14L 2) AW93805QNR: QFN 3×3-24L

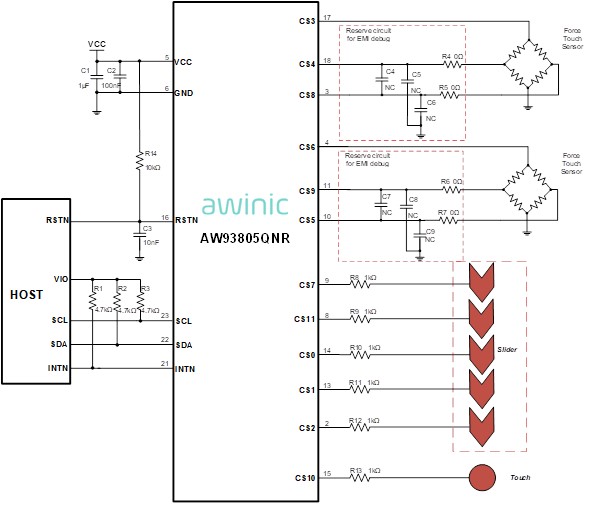

AW93804/AW93805 is a force/capacitive sensing which supports up to 4/5-channel force or 10/12-channel capacitive detection and mainly used for wear detection, touch key, linear slider, wheel slider, etc. Advanced force technology is adopted in AW93804/AW93805. With a high-resolution ADC and advanced digital signal processing (DSP) algorithm. Advanced self/mutual capacitance technology is adopted in AW93804/AW93805. With a high-resolution ADC and advanced digital signal processing (DSP) algorithm, the minimal capacitance that can be detected is as low as 1aF in typical application. AW93804/AW93805 contains the I2C serial communication bus. Through I2C, Host can configure the chip to work. Upon event detection, the interrupt pin outputs asserts, enabling Host to receive the event information such as distance. A built-in ultra-low power MCU realizes AFE sampling control, signal filtering, RF noise suppression, adaptive temperature compensation, baseline tracking, touch/wearing status determination, etc. With the advanced DSP algorithm, AW93804/AW93805 is able to track gradual environmental variations (such as temperature, humidity, etc.). AW93804/AW93805 can recognize various gestures, such as single/double/triple click, short/long press, linear slide and wheel slide with the high-resolution force/capacitive sensing. The chip integrates force/capacitive technology and dedicated algorithm, which greatly improve the waterproof performance for touch key.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW93805 硬件设计指南	中文	2024-09-29
产品设计指南	AW9380X Software Design Guide	英文	2024-09-29
产品设计指南	AW938XX_Hardware_Design_Guide	中文	2025-11-21
产品设计指南	AW9380x Software Design Guide	中文	2025-11-26
产品手册	DS_AW9380X_EN_V1.5	英文	2025-12-18
产品设计指南	AW938XX&AWS9380X_Hardware_Design_Guide	英文	2026-01-16
产品设计指南	AW938XX&AWS9380X_Hardware_Design_Guide	中文	2026-01-16
Checklist	CL_客户_项目_AW9380X_Customer_CN_V1.0	中文	2026-02-02
技术帖	【技术贴】“触觉”再进化：艾为电子三合一触控技术引领指尖革命！	中文	2025-12-04
新品发布	【新品发布】艾为推出高精度压感+电容二合一SOC芯片AW938xx，助力智能设备交互体验升级	中文	2025-03-03

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

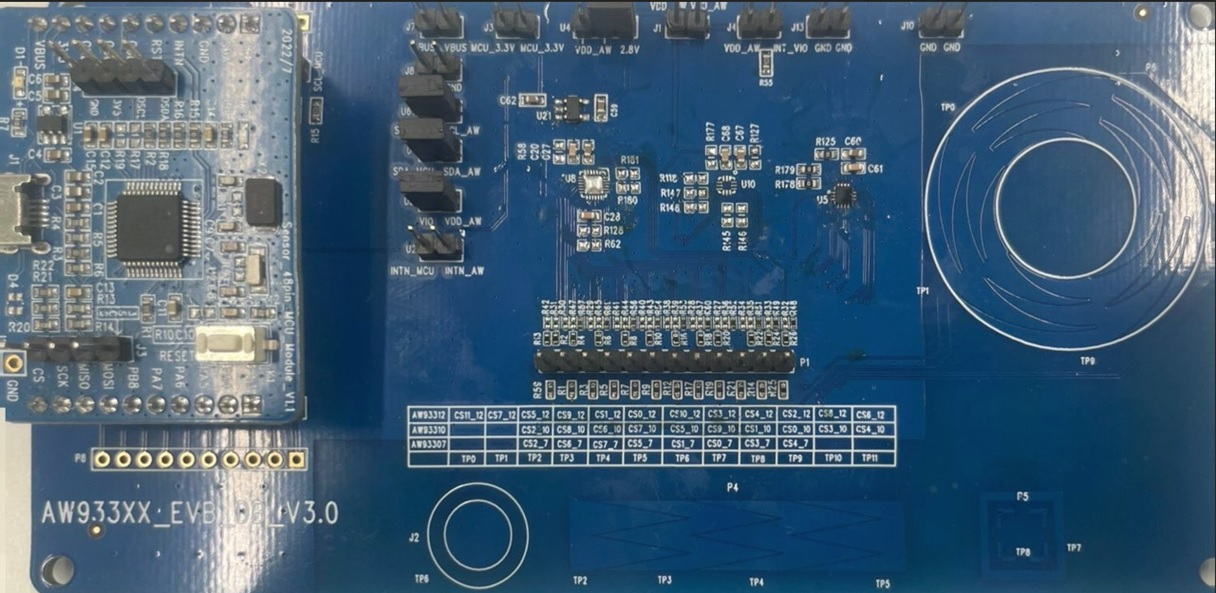

AW933XX_EVB_DB_V3.0 — AW933XX_EVB_DB_V3.0是艾为CAP功能演示板，配合CAP、SAR EVB评估母板可实现CAP功能演示

适用于CAP Sensor的EVB评估主板

了解详情

评估板

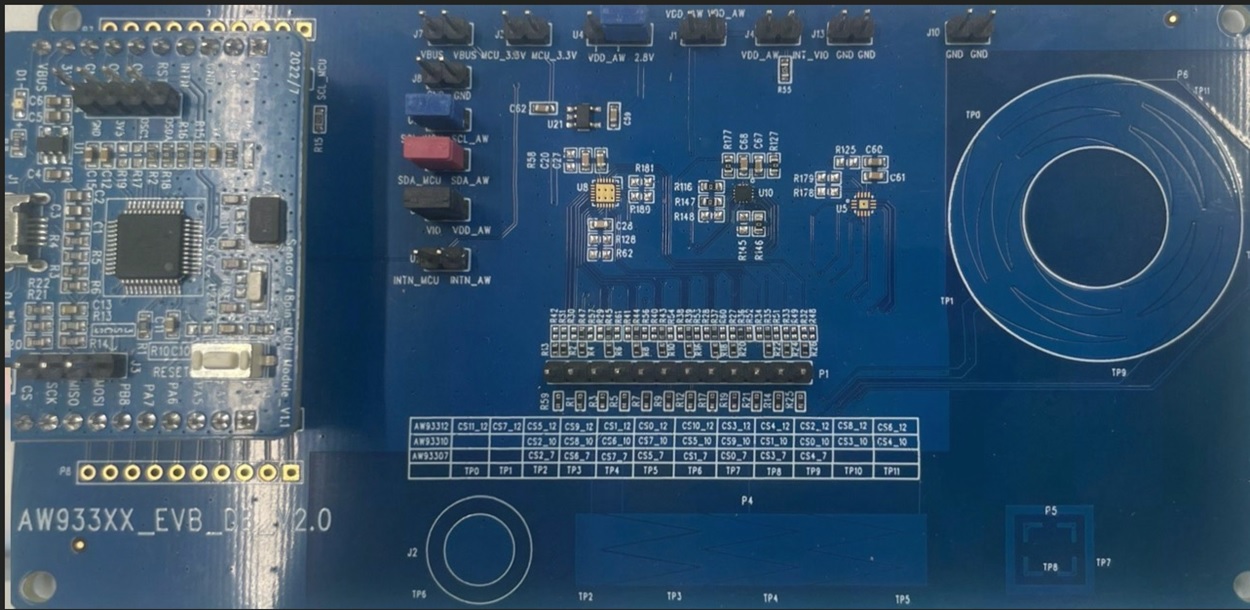

AW933XX_EVB_DB_V2.0 — AW933XX_EVB_DB_V2.0是艾为CAP功能演示板，配合CAP、SAR EVB评估母板可实现CAP功能演示
