AW89201QNR

AW89201 立体声通道高性能低功耗音频模数转换器 (ADC)

产品手册：

在线预览 - AW89201QNR - 产品手册在线预览 - AW89201QNR - 产品手册

参考价格

1-99￥5.77
100-249￥4.73
250-499￥3.81
500-999￥3.00
1000+￥2.31

产品详细信息

参数

IO Supply (Max) (V)	3.63
IO Supply (Min) (V)	1.62
Digital Supply (Max) (V)	/
Digital Supply (Min) (V)	/
Signal to noise ratio	101dB
Dynamic range	101dB
THD+N Ratio	-94dB
DSP	NO
Protection	/
Control Interface	IIC
Temperature	-40℃~85℃

封装 | 引脚 | 尺寸

QFN 3X3-20L

特性

多通道高性能 ADC：2 通道模拟麦克风或线路输入;2 通道数字 PDM 麦克风 ADC 线路和麦克风差分输入性能:01 dB 信噪比;101 dB 动态范围;-94 dB 总谐波失真加噪声 (THD+N) 比率 ADC 输入电压:差分，2-VRMS 满量程输入;单端，1-VRMS 满量程输入可编程通道设置：通道增益：-6 dB 至 36 dB，步长 1 dB;数字音量控制：-96 dB 至 30 dB，步长 0.094 dB 可编程高通滤波器 (HPF); 自动增益控制器 (AGC) I2C 总线控制接口 I2S/TDM 接口:支持 I2S、左对齐和右对齐格式;支持非标准 I2S;支持 1/2/4/6/8/16 时隙 TDM;支持 8 kHz 至 192 kHz 采样率;数据位宽：16、20、24、32 位;主模式或从模式接口电源供电:VDDA: 3.3 V 或 1.8 V;VDDIO: 3.3 V 或 1.8 V WBQFN 3X3-20L 封装 (高度 0.55 )

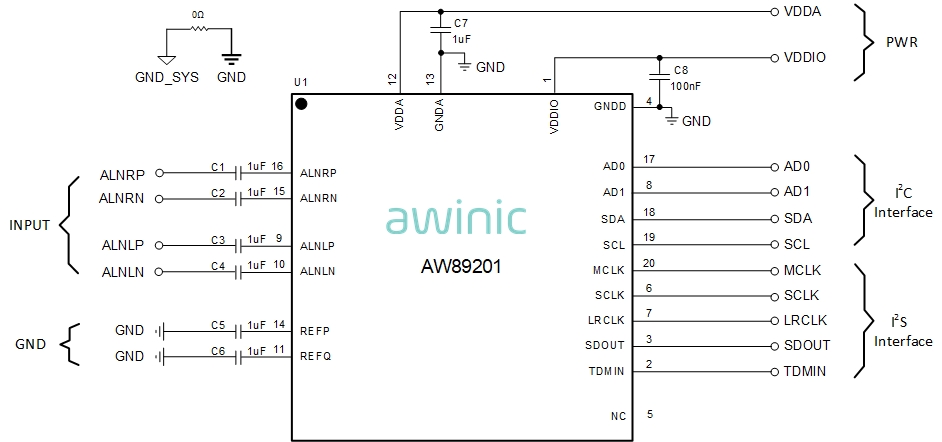

说明

The AW89201 is a high performance, low power stereo channel audio analog-to-digital converter (ADC) for microphone array application. The device supports line and microphone inputs. The device integrates two PGAs for stereo differential inputs, AINLP & AINLN, AINRP & AINRN. The device supports simultaneous sampling of up to two analog channels or two digital channels for the pulse density modulation (PDM) microphone input. The device integrates programable channel gain, digital volume control, a programmable high-pass filter (HPF), and allows for sample rates up to 192 kHz. The device supports time-division multiplexing (TDM), I2S, or left-justified (LJ) audio formats, and can be controlled with the I2C interface. The device is very suitable for music and voice application, such as Microphone Array, Far field voice capture, Smart speaker, Conference system, Sound bar, Audio Interface, etc. AW89201 is available in a WBQFN 3X3-20L (Height 0.55) Package.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW89201硬件设计指南	中文	2026-05-06
产品设计指南	AW89201 Software Design Guide	英文	2026-05-19
产品设计指南	AW89201 软件设计指南	中文	2026-05-19
产品手册	DS_AW89201_CN_V1.1	中文	2026-09-10
产品手册	DS_AW89201_EN_V1.1	英文	2026-09-10
可靠性报告	Reliability Qualification Report For AW89201QNR V1.2	英文	2026-07-07
