AW88399QNR

I2S/TDM Input, High Efficiency, 10.25V BOOST Digital Smart K Audio Amplifier with SKTune Algorithm

产品手册 :

在线预览 - AW88399QNR-英语版 - 产品手册

参考价格：

1-99￥18.25
100-249￥14.96
250-499￥12.04
500-999￥9.49
1000+￥7.30

产品详细信息

Power Supply (Min) (V)	3.0
Power Supply (Max) (V)	5.5
Digital Supply (Min) (V)	1.65
Digital Supply (Max) (V)	1.95
IO Supply (Min) (V)	1.65
IO Supply (Max) (V)	3.6
PVDD Voltage(V)	10.25
Boost Type	Adaptive Boost
PO(W) （8&THD=1%）	5.3@4.2
SPK Noise(uV)	15.5
DSP	YES
Protection	MEC+AGC
Control Interface	IIC
RCV mode	YES
RCV Noise(uV)	8.6
Temperature	-40℃~85℃
Package (mm)	QFN 4X4-32L

QFN 4X4-32L

Integrates SKTune Algorithm Bass Booster Parametric Audio Path Equalizer (EQ) Automatic Gain Control (AGC) Dynamic Equalizer Enhancement (DEE) Multi-Band Dynamic Range Compressor (MBDRC) Anti-clip Voltage Limiter Speaker Protection Speaker Current ａｎｄ Voltage Sense Smart BOOST with total efficiency up to 81.6% High RF noise suppression, eliminate the TDD noise completely Low noise: 8.6μV THD+N: 0.01% Extensive Pop-Click Suppression Volume control (from -96dB to 0dB) I2S/TDM interface: I2S, Left-Justified ａｎｄ Right-Justified Supports 1/2/4/6/8 slots TDM Input Sample Rates from 8kHz to 96kHz Data Width: 16, 20, 24, 32 Bits Ultrasonic support via TDM/I2S running at 96kHz I2C-bus control interface(1MHz) Power Supplies: VDD: 3V~5.5V DVDD: 1.65V~1.95V VDDIO: 1.65V~3.6V Short-Circuit Protection, Over-Temperature Protection, Under-Voltage Protection ａｎｄ Over-Voltage Protection Support pvdd external power supply application WBQFN 4mmX4mmX0.75mm-32L package

The AW88399QNR is an I2S/TDM input, high efficiency digital Smart K audio amplifier with an integrated 10.25V smart boost converter ａｎｄ SKTune speaker protection algorithms. Due to its 8.6μV noise floor ａｎｄ ultra-low distortion, clean listening is guaranteed. It can deliver 5.3W output power into an 8Ω speaker at 1% THD+N. The AW88399QNR integrates SKTune algorithm that includes parametric audio path equalizer, multi-band dynamic range control, anti-clip voltage limiter ａｎｄ speaker protection. The SKTune algorithm maximizes speaker performance while maintaining safe speaker conditions. The AW88399QNR integrates a high-efficiency smart boost converter as the Class-D amplifier supply rail. The output voltage of boost converter can be adjusted smartly according to the amplitude of input signal, which extremely improves the efficiency without clipping distortion. The AW88399QNR features high RF suppression ａｎｄ eliminates TDD noise completely benefited from the digital audio input interface. General settings are communicated via an I2C-bus interface, ａｎｄ the device address is configurable. The AW88399QNR offers Short Circuit Protection, Over-Temperature Protection, Under-Voltage Protection ａｎｄ Over-Voltage Protection to protect the device. AW88399QNR is available ｉｎ a WBQFN 4mmX4mmX0.75mm-32L package.

技术文档

类型	项目标题	语言	日期
产品设计指南	AW88399QNR Hardware Design Guide	英文	2024-08-23
产品手册	DS_AW88399_EN_V1.3	英文	2025-08-26
Checklist	CL_XXCustomer_XXproject_AW88399IC_Customer_EN_V1.1	中文	2026-02-02
技术帖	【技术贴】解密艾为飞天™DSP黑科技：技术演进、产品迭代与特色算法	中文	2025-10-30
应用方案	【应用方案】“会唱歌”的花洒和空调：艾为国民神仙算法SKTune®赋能家电“好声音”	中文	2025-09-04
技术帖	【技术贴】便携式智能音箱音频解决方案	中文	2024-06-21
技术帖	【技术帖】艾为笔记本电脑音频整体解决方案	中文	2024-05-17

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

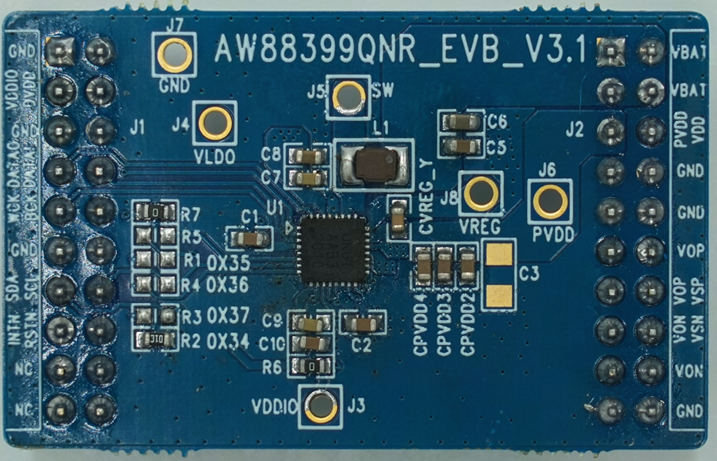

AW88399QNR_EVB_V3.1 — AW88399QNR EVB V3.1小板是艾为数字功放演示板，配合Digital_EVB_MB 母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88399QNR和AW88399SQNR的的EVB评估板

了解详情

评估板

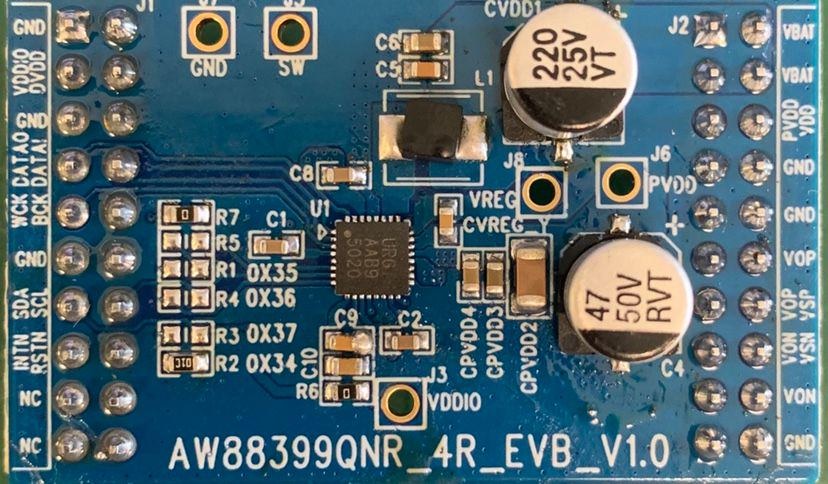

AW88399QNR_4R_EVB_V1.0 — AW88399QNR EVB小板是艾为数字功放演示板，配合Digital_EVB_MB 母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88399QNR和AW88399SQNR的的EVB评估板

了解详情

软件开发

应用软件和框架

AW88399_GUI — AW88399产品的调试工具

AW88399_GUI是高度集成的工具，用于产品的配置和调试过程。直观的界面和人性化的操作，可以帮助客户缩短开发周期，快速的完成系统集成。

了解详情

驱动程序或库

Awinic_Audio_Win10_Driver — 艾为音频功放产品的windows系统驱动

艾为音频功放产品的windows系统驱动，包含代码和文档等

了解详情

驱动程序或库

AW883XX_Driver — AW883XX 系列MCU驱动

AW883XX系列MCU驱动，包含代码、移植说明等

了解详情

硬件开发

评估板

AW88399QNR_EVB_V3.1 — AW88399QNR EVB V3.1小板是艾为数字功放演示板，配合Digital_EVB_MB 母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88399QNR和AW88399SQNR的的EVB评估板

了解详情

评估板

AW88399QNR_4R_EVB_V1.0 — AW88399QNR EVB小板是艾为数字功放演示板，配合Digital_EVB_MB 母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88399QNR和AW88399SQNR的的EVB评估板

了解详情
