AW88397FOR

I2S/TDM Input, 10.25V BOOST Digital Smart K Audio Amplifier with Speaker Voltage and Current Sense

产品手册：

在线预览 - AW88397FOR - 产品手册

参考价格

1-99￥10.81
100-249￥8.86
250-499￥7.13
500-999￥5.62
1000+￥4.32

产品详细信息

参数

Power Supply (Min) (V)	2.3
Power Supply (Max) (V)	5.5
Digital Supply (Min) (V)	1.65
Digital Supply (Max) (V)	1.95
IO Supply (Min) (V)	1.1
IO Supply (Max) (V)	3.6
PVDD Voltage(V)	10.25
Boost Type	Adaptive Boost
PO(W) （8&THD=1%）	5.4
SPK Noise(uV)	11.2
DSP	YES
Protection	MEC+TPC
Control Interface	IIC
RCV mode	YES
RCV Noise(uV)	8
Temperature	-40℃~105℃
Package (mm)	FOWLP 3.25X2.75-42B

封装 | 引脚 | 尺寸

FOWLP 3.25X2.75-42B

特性

Integrates SKTune Algorithm  Parametric Audio Path Equalizer (EQ)  Automatic Gain Control (AGC)  Dynamic Equalizer Enhancement (DEE)  Multi-Band Dynamic Range Compressor  Anti-clip Voltage Limiter  Speaker Protection Speaker Current and Voltage Sense Smart BOOST with total efficiency up to 88.5% High RF noise suppression, eliminate the TDD noise completely Low noise: 8μV THD+N: 0.02% Supports 4Ω Speaker Extensive Pop-Click Suppression Volume control (from -96dB to 0dB) I2S/TDM interface：  I2S, Left-Justified and Right-Justified  Supports 1/2/4/6/8/16 slots TDM  Input Sample Rates from 8kHz to 96kHz  Data Width: 16, 20, 24, 32 Bits Ultrasonic support with sample frequency of 96kHz I2C-bus control interface Power Supplies：  VDD: 2.3V-5.5V  DVDD: 1.65V~1.95V  VDDIO: 1.1V~3.6V Battery Brown Out Protection Short-Circuit Protection, Over-Temperature Protection, Under-Voltage Protection and Over-Voltage Protection FOWLP 2.75mmX3.25mmX0.543mm-42B package

技术文档

类型	项目标题	语言	日期
产品设计指南	AW88397FOR 硬件设计指南	中文	2026-04-01
产品用户指南	AW88397FOR EVB用户指南	中文	2026-04-17
产品设计指南	AW88397 Software Design Guide	英文	2026-04-28
产品设计指南	AW88397 软件设计指南	中文	2026-04-28
Checklist	CL_XX客户_XX项目_AW88397_Customer_CN_V1.0	中文	2026-05-06
产品手册	DS_AW88397FOR_EN_V1.1	英文	2026-06-17
技术帖	【技术贴】便携式智能音箱音频解决方案	中文	2024-06-21

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

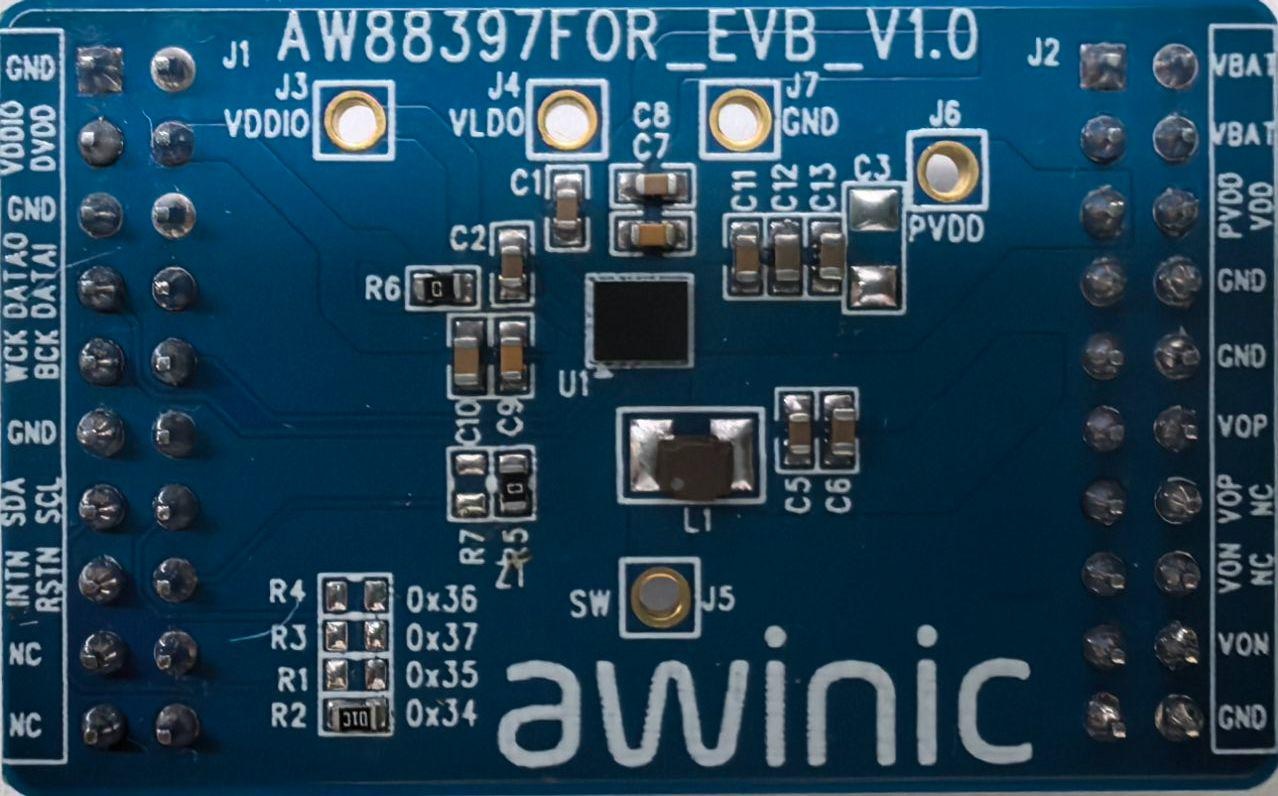

AW88397FOR_EVB_V1.0 — AW88397FOR EVB 小板是艾为数字功放演示板，配合Digital_EVB_MB 母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88397FOR的EVB评估板

了解详情

软件开发

应用软件和框架

AW88397_GUI — AW88397FOR产品调试GUI插件

AW88397FOR产品调试GUI插件。需要安装AwinicSCPV4使用。

了解详情

驱动程序或库

AW88397_Driver — AW88397 安卓驱动

AW88397 安卓驱动，包含代码、移植说明等

了解详情

应用软件和框架

AwinicSCPV4_GUI — AwinicSCPV4 智能化调试工具

AwinicSCPV4 是一款智能化调试工具，专为艾为产品设计，用于产品的配置和调试过程。直观的界面和人性化的操作可帮助客户缩短开发周期，快速的完成系统集成。

了解详情

硬件开发

评估板

AW88397FOR_EVB_V1.0 — AW88397FOR EVB 小板是艾为数字功放演示板，配合Digital_EVB_MB 母板，通过配套软件，可实现数字功放单声道和立体声演示。

适用于数字音频功放AW88397FOR的EVB评估板

了解详情

软件开发

应用软件和框架

AW88397_GUI — AW88397FOR产品调试GUI插件

AW88397FOR产品调试GUI插件。需要安装AwinicSCPV4使用。

了解详情

驱动程序或库

AW88397_Driver — AW88397 安卓驱动

AW88397 安卓驱动，包含代码、移植说明等

了解详情

应用软件和框架

AwinicSCPV4_GUI — AwinicSCPV4 智能化调试工具

了解详情
