AW88083CSR

I2S/TDM Input, High Efficiency, Digital Audio Amplifier

产品手册：

产品详细信息

参数

Power Supply (Min) (V)	2.5
Power Supply (Max) (V)	5.5
Digital Supply (Min) (V)	-
Digital Supply (Max) (V)	-
IO Supply (Min) (V)	-
IO Supply (Max) (V)	-
PVDD Voltage(V)	-
Boost Type	/
PO(W) （8&THD=1%）	1.4W@5V 0.77W@3.7V
SPK Noise(uV)	10
DSP	NO
Protection	/
Control Interface	IIC
RCV mode	NO
RCV Noise(uV)	-
Temperature	-40℃~85℃
Package (mm)	WLCSP 1.403X1.183-12B

封装 | 引脚 | 尺寸

WLCSP 1.403X1.183-12B

特性

 High RF noise suppression, eliminate the TDD noise completely  Low noise: 10µV  Low shutdown current:0.15uA  Fast turn-on times：1ms  THD+N: 0.02%  Supports 4Ω Speaker  Extensive Pop-Click Suppression  Support spread spectrum  I2S interface：  I2S, Left-Justified and Right--Justified  Supports 1/2/4/6/8 slots  Input Sample Rates from 8kHz to 96kHz  Data Width: 16, 20, 24, 32 Bits  Power Supplies：  VDD：2.5V-5.5V  Short-Circuit Protection, Over-Temperature Protection, Under-Voltage Protection  WLCSP 1.403mmX1.183mm-12B package

技术文档

类型	项目标题	语言	日期
产品设计指南	AW88083CSR 硬件设计指南	中文	2025-08-06
产品手册	DS_AW88083CSR_EN_V1.1	英文	2025-11-17
产品设计指南	AW88083CSR Hardware Design Guide	英文	2026-01-12
产品设计指南	DG_AW88083_Software_Design_Guide	英文	2026-01-16
产品设计指南	DG_AW88083_Software_Design_Guide	中文	2026-01-16
应用方案	【应用方案】让爱被听见：艾为芯赋能助听器应用	中文	2025-09-29
新品发布	【新品发布】超低功耗超小尺寸AW88083数字功放系列强势来袭	中文	2025-08-22
技术帖	【技术贴】便携式智能音箱音频解决方案	中文	2024-06-21

设计和开发

如需其他信息或资源，请查看下方列表，点击标题即可进入详情页面。

硬件开发

评估板

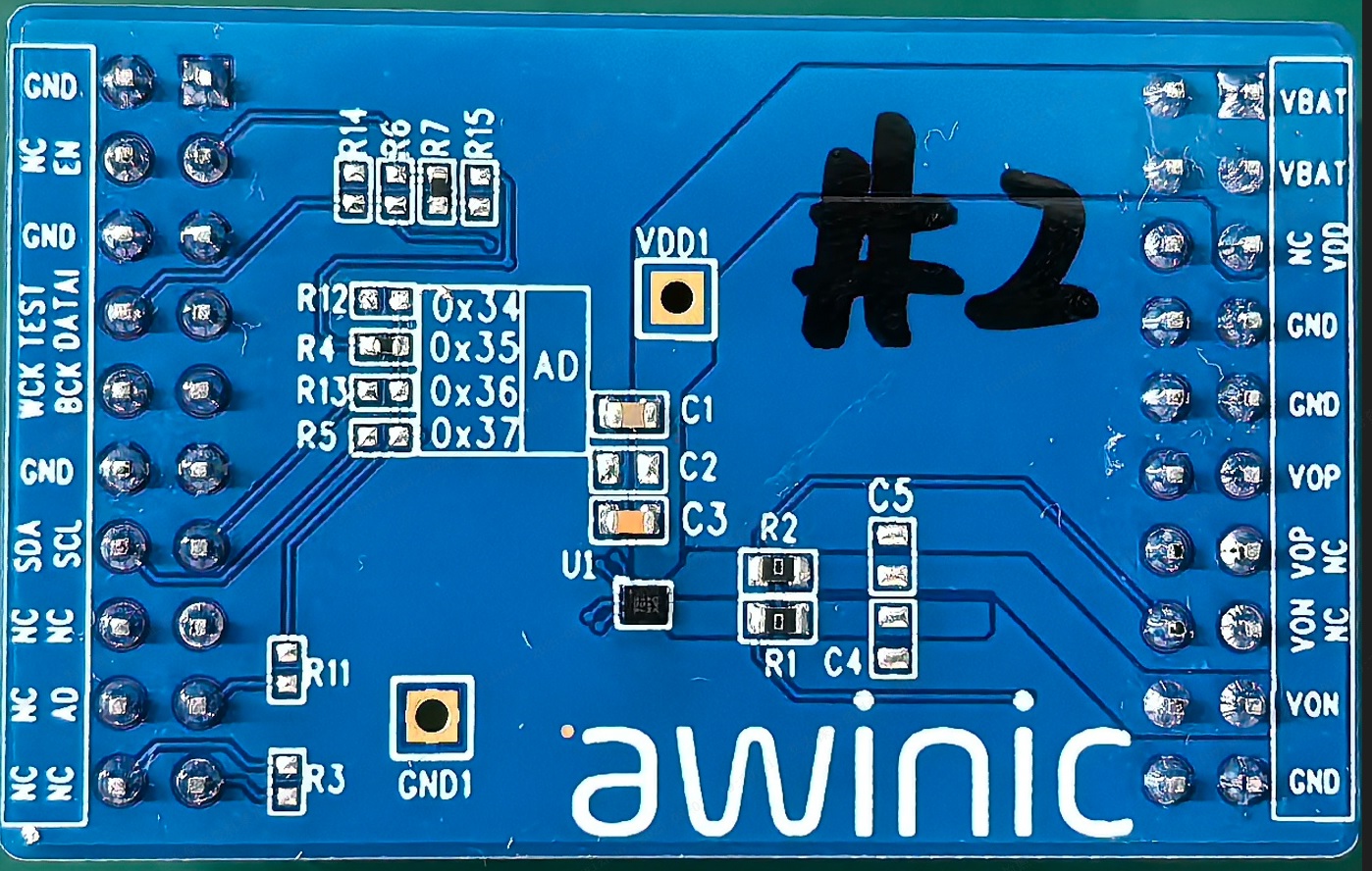

AW88083CSR_EVB_V1.0 — 适用于数字音频功放AW88083CSR应用的EVB评估子板，搭配Digital_ EVB_MB_ V3.1和配套软件，可实现数字功放的单声道和立体声演示；
